首页  >  产品百科  >  UWF1V470MCL1GS

UWF1V470MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 1000h@ 105°C 150mA@ 100kHz,75mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*6.2mm
供应商型号: UWF1V470MCL1GS
供应商: nichicon
标准整包数: 1000

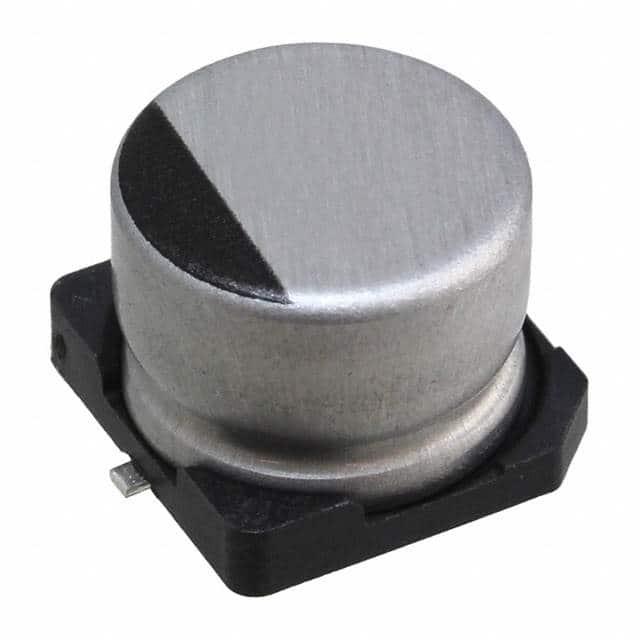

NICHICON 铝电解电容 UWF1V470MCL1GS

UWF1V470MCL1GS概述

    铝电解电容器:低阻抗型片式电容

    产品简介


    铝电解电容器是一种广泛应用于电源滤波、信号耦合及旁路等电路中的电子元器件。本文将详细介绍一款符合AEC-Q200标准的低阻抗型片式铝电解电容器——UWF型。该产品特别适用于高密度印刷电路板上的表面安装,具有优异的低阻抗特性和良好的温度适应能力。此外,UWF电容器还通过了RoHS认证,确保其在使用过程中不会释放有害物质,适合现代绿色电子产品的需求。

    技术参数


    以下是UWF型电容器的关键技术参数和性能指标:
    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 35V
    - 额定电容范围:1μF 至 220μF
    - 电容容差:±20%
    - 漏电流:2分钟内施加额定电压后,在20°C时漏电流不大于0.01CV 或3µA,取两者中的较大值
    - 损耗角正切(tan δ):
    - 6.3V:0.22
    - 10V:0.19
    - 16V:0.16
    - 25V:0.14
    - 35V:0.12
    - 耐久性测试:在105°C下工作1000小时后,电容器恢复至20°C,仍满足上述参数
    - 焊接耐热性:置于250°C热板上30秒后,性能仍符合要求
    - 端子形状:片式

    产品特点和优势


    1. 低阻抗特性:UWF型电容器具有出色的低阻抗性能,能够在高频应用中提供更好的性能表现。
    2. 宽温域适用:工作温度范围从-55°C至+105°C,能够应对极端环境条件。
    3. 可靠性高:1000小时高温存储后的性能依然稳定,展现出极高的耐久性和可靠性。
    4. 自动装配兼容:可由自动装配机载带料供给,适合大规模生产。

    应用案例和使用建议


    UWF型电容器常用于以下应用场景:
    - 电源滤波:提高电源的稳定性,减少输出纹波。
    - 信号耦合和旁路:保证信号传输的质量,减少干扰。
    - 高频开关电源:UWF电容器的低阻抗特性使其适用于高频开关电源中,提升效率和性能。
    使用建议:
    - 在高湿度环境中使用时,需注意电容器的密封性能,避免因湿度过高导致的漏电现象。
    - 为确保最佳性能,建议在设计时充分考虑电容器的工作环境温度和电压等级。

    兼容性和支持


    UWF型电容器采用标准的片式封装,易于与各种自动装配设备集成,如自动贴装机和重熔焊设备。此外,制造商提供了详细的指导文档和专业的技术支持服务,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后发现电容损坏 | 检查是否有运输过程中的物理损伤或不当的焊接工艺。 |
    | 输出纹波异常大 | 确认电容器是否在额定电压范围内使用,检查PCB布局是否存在电磁干扰。 |
    | 温度变化引起性能波动 | 选择合适工作温度范围内的型号,进行适当的散热处理。 |

    总结和推荐


    综上所述,UWF型低阻抗片式铝电解电容器以其出色的性能、可靠性和适用性,在电源管理及信号处理等领域中具有显著的优势。该产品不仅符合AEC-Q200标准,还通过了RoHS认证,是绿色环保电子产品的理想选择。因此,我们强烈推荐UWF型电容器作为您的设计首选。
    希望这篇技术手册内容能为您提供有关铝电解电容器UWF型的全面了解,并助您更好地应用于实际项目中。

UWF1V470MCL1GS参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 150mA@ 100kHz,75mA@ 120Hz
长*宽*高 8.3mm*8.3mm*6.2mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWF1V470MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWF1V470MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWF1V470MCL1GS UWF1V470MCL1GS数据手册

UWF1V470MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.912
5000+ ¥ 0.8724
10000+ ¥ 0.8327
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 912
