首页  >  产品百科  >  QXK2J474KTP

QXK2J474KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 470nF ±10% 涤纶 630V 250V 3KΩ 5101-1 通孔安装 25.5mm*9.4mm*19.2mm
供应商型号: 7554548
供应商: 海外现货
标准整包数: 5

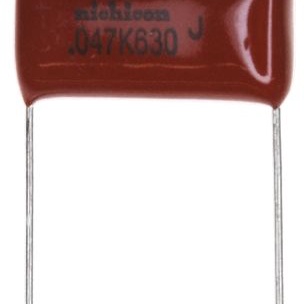

NICHICON 薄膜电容 QXK2J474KTP

QXK2J474KTP概述

    高质量文章:塑料薄膜电容器技术手册



    产品简介



    塑料薄膜电容器是一种广泛应用在电子设备中的被动元件。它们的主要特点是高可靠性、优越的性能以及紧凑的设计。这些电容器采用聚酯薄膜作为介质,具有金属化涂层,能够在高频应用中表现出色。本技术手册介绍了QXK系列(扩展标准型)金属化聚酯薄膜电容器的产品规格和技术参数。


    技术参数



    - 工作温度范围:-40°C 至 +105°C(额定温度:85°C)
    - 额定电压(UR):250VDC、400VDC、630VDC
    - 额定电容范围:0.01μF 至 10μF
    - 电容容差:±5%(J)、±10%(K)
    - 介电损耗角正切:≤0.8%(在1kHz 20°C时)
    - 绝缘电阻:对于小于等于0.33μF的电容为9000MΩ或更多;大于0.33μF的电容为3000MΩ或更多
    - 耐压:引脚间为额定电压的175%,1至5秒;引脚和覆盖层间为额定电压的200%,1至5秒
    - 封装材料:阻燃环氧树脂


    产品特点和优势



    QXK系列金属化聚酯薄膜电容器具有以下独特功能和优势:
    - 高频应用可靠性:适用于高频应用,具有出色的稳定性和可靠性。
    - 自修复功能:金属化结构能够在过载情况下自我修复。
    - 非感性设计:减少电磁干扰。
    - 小尺寸大容量:能在紧凑的空间内实现较大的电容值。
    - 高湿度耐受性:通过内外双层环氧树脂涂层提高了湿度耐受性。
    - 符合RoHS标准:环保设计,无铅且符合欧洲RoHS标准。


    应用案例和使用建议



    这些电容器广泛应用于通用电子设备和通信设备中。特别适合需要高频率响应和可靠性的场合。建议用户在选择电容器时考虑以下因素:
    - 电压等级:根据实际电路需求选择合适的额定电压。
    - 工作温度:确保所选电容器能够承受预期的工作环境温度。
    - 应用环境:避免在交流线路上直接使用,除非经过特殊设计。


    兼容性和支持



    QXK系列电容器可以与多种电子设备兼容,尤其适用于与聚酯薄膜相关的电路。制造商提供全面的技术支持,包括定制规格和安装指导。


    常见问题与解决方案



    以下是使用过程中常见的几个问题及解决方案:
    - 电容值漂移:检查电路是否有过热现象,调整工作环境温度或选择更高温限的型号。
    - 电压波动导致损坏:确认电源电压是否稳定,并使用稳压器。
    - 湿度影响:确保电路密封良好,提高环境湿度控制能力。


    总结和推荐



    综上所述,QXK系列金属化聚酯薄膜电容器具有高可靠性、优越性能和灵活的应用范围,是一款非常优秀的电容器产品。我们强烈推荐此产品用于各种高频应用和通用电子设备中,特别是在需要小体积大容量的应用场景。

QXK2J474KTP参数

参数
电容值 470nF
容差 ±10%
介电材料 涤纶
ESR-等效串联电阻 3KΩ
额定电压-AC 250V
额定电压-DC 630V
长*宽*高 25.5mm*9.4mm*19.2mm
通用封装 5101-1
安装方式 通孔安装
零件状态 在售
包装方式 散装

QXK2J474KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2J474KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2J474KTP QXK2J474KTP数据手册

QXK2J474KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
