UPV1H680MGD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 50V ±20% 5000h@ 105°C 410mA 5101-4 通孔安装 11.5mm(长度)*13mm(高度)
供应商型号: 1678037
供应商: 海外现货
标准整包数: 200

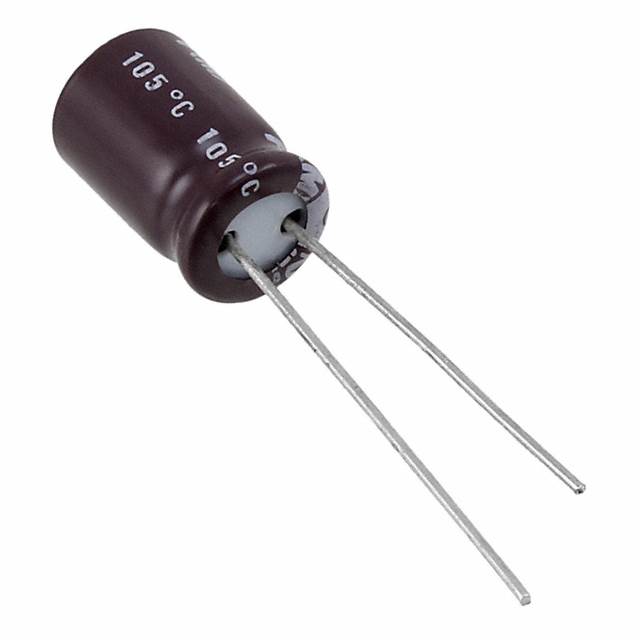

NICHICON 铝电解电容 UPV1H680MGD

UPV1H680MGD概述

    # 铝电解电容器(Aluminum Electrolytic Capacitors)产品技术手册

    产品简介


    铝电解电容器是电子电路中常见的被动元件之一,主要用于存储电能并滤波。这类电容器以其高容量、低成本以及良好的频率响应而在电源管理和信号处理领域广泛应用。本系列铝电解电容器是微型化设计,具备低阻抗和高可靠性特点,特别适用于需要长时间稳定工作的环境。产品符合RoHS指令(2011/65/EU),采用无铅材料制造,确保环保且安全。
    主要功能与应用领域
    - 主要功能:储能、滤波、平滑电压波动、耦合信号等。
    - 应用领域:消费电子产品、工业控制、通信设备、汽车电子、医疗设备等领域。

    技术参数


    | 参数名称 | 描述及范围 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1.5µF 至 390µF |
    | 容量偏差 | ±20%(在120Hz,20°C条件下) |
    | 泄漏电流 | ≤ 0.03CV 或 4µA,取较大值 |
    | 损耗角正切(tan δ) | 见下表 |
    | 低温稳定性 | 温度范围内的性能变化不超过±20% |
    | 使用寿命 | 在105°C条件下可持续工作5000小时 |
    | 额定电压(V) | tan δ 最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |

    产品特点和优势


    特点
    - 微型化设计,适合紧凑型电路板布局。
    - 长使用寿命,在高温环境下仍能保持稳定运行。
    - 低阻抗设计,提升高频性能。
    - 环保无铅设计,满足现代绿色生产需求。
    优势
    - 出色的可靠性,可广泛应用于高要求场合。
    - 高性价比,适用于大规模生产。
    - 良好的环境适应性,能够在极端条件下正常工作。

    应用案例和使用建议


    应用案例
    该系列铝电解电容器常用于以下场景:
    1. 电源管理:滤除交流纹波,稳定直流输出。
    2. 音频系统:耦合与去耦电路中,确保信号纯净。
    3. 汽车电子:耐高温高压环境下维持电路稳定性。
    使用建议
    - 在高频电路中,建议选择低阻抗型号以减少相位失真。
    - 在低温环境中使用时,需确认电容值变化符合预期范围。
    - 为避免过热损坏,应根据负载情况合理分配额定电压。

    兼容性和支持


    兼容性
    本系列产品与多种主流电路板和连接器兼容,适用于多种工业标准接口。如需进一步确认,请联系制造商提供详细规格匹配说明。
    支持服务
    厂家提供详尽的技术文档和支持团队,帮助客户解决安装和调试过程中的问题。同时,提供定期维护指导和技术升级服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量衰减明显 | 确认工作温度是否超出允许范围 |
    | 泄漏电流偏大 | 检查电路是否存在短路或焊接不良问题 |
    | 热膨胀导致外壳变形 | 增加散热片,优化电路布局 |

    总结和推荐


    综合评估
    本款铝电解电容器凭借其微型化、低阻抗和长寿命等特点,在各类电子设备中表现出色。它不仅能够满足日常使用需求,还能应对苛刻的工作环境。
    推荐结论
    强烈推荐此系列产品用于需要高性能、高可靠性的应用场景。尤其对于追求小型化设计和绿色环保理念的客户而言,此款产品无疑是最佳选择。

UPV1H680MGD参数

参数
电容值 68μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 410mA
工作寿命 5000h@ 105°C
长*宽*高 11.5mm(长度)*13mm(高度)
通用封装 5101-4
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPV1H680MGD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPV1H680MGD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPV1H680MGD UPV1H680MGD数据手册

UPV1H680MGD封装设计

查看详情并下载
Symbol
Footprint
3D Model
