UVR1V470MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 35V ±20% 2000h@ 85°C 130mA@ 120Hz,260mA@ 10kHz 通孔安装 5mm*11mm*12.5mm
供应商型号: TS-UVR1V470MDD1TD
供应商: 海外现货
标准整包数: 2000

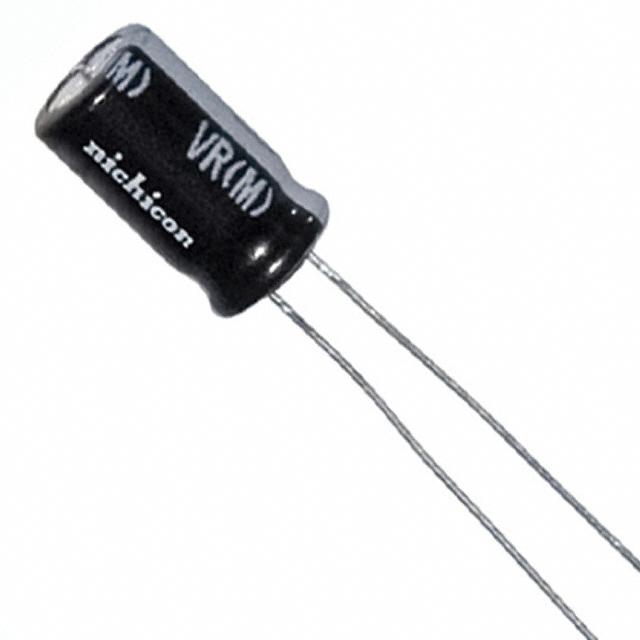

NICHICON 铝电解电容 UVR1V470MDD1TD

UVR1V470MDD1TD概述

    铝电解电容器(CAT.8100H)技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于娱乐电子、工业控制、汽车电子等多个领域。本手册介绍的产品型号为CAT.8100H,特别适合用于娱乐电子产品。其设计遵循RoHS标准,确保环保无害。

    2. 技术参数


    以下为该产品的详细技术参数列表:
    - 类型编号系统:例如:10V 330µF
    - 类别温度范围:–40至+85℃(6.3V至400V),–25至+85℃(450V)
    - 额定电压范围:6.3至450V
    - 额定电容范围:0.47至33000µF
    - 电容公差:±20%(120Hz,20℃)
    - 漏电流:在额定电压条件下,1分钟后不超过0.03CV或4µA(取较大值)
    - 损耗角正切(tan δ):6.3V时≤0.28,10V时≤0.24,最大为0.25(450V时)
    - 低温稳定性:满足标准要求
    - 耐久性:在特定条件下,经受住1000小时存储后,在20℃下进行电压处理,仍符合性能指标
    - 储存寿命:未指定
    - 标记:白色字迹黑色套筒

    3. 产品特点和优势


    该产品具备以下显著特点和优势:
    - 高可靠性:经过严格的高温耐久性测试,确保长期稳定运行。
    - 环保合规:符合RoHS标准,无有害物质。
    - 多样化规格:从6.3V到450V,多种容量可选,适用于不同应用场景。
    - 优良的低频特性:在120Hz下的tan δ值表现出色。

    4. 应用案例和使用建议


    该产品常被用于以下场景:
    - 音频设备:如扬声器、功放等。
    - 娱乐电子产品:游戏机、电视机顶盒等。
    - 工业控制系统:如伺服电机、PLC控制器等。
    使用建议:
    - 在高频应用中选择较小容量的电容器以减少损失。
    - 确保工作环境温度不高于产品规格中的最高温度限制。
    - 定期检查和更换老化电容器,避免影响系统性能。

    5. 兼容性和支持


    该产品与其他同类规格的电子元件具有良好的兼容性。厂商提供标准支持服务,包括但不限于质保期内的故障排除、技术支持和定期更新资料。

    6. 常见问题与解决方案


    以下为用户可能遇到的一些常见问题及其解决方案:
    - 问题1:电容器过热导致失效。
    - 解决方案:检查安装环境温度是否超标,必要时采取散热措施。
    - 问题2:电容器漏电严重。
    - 解决方案:确认是否达到额定电压时间,检查是否出现内部短路现象,及时更换电容器。

    7. 总结和推荐


    综上所述,CAT.8100H系列铝电解电容器在娱乐电子等领域具有较高的可靠性和适用性。其出色的耐久性和良好的低频特性使其成为许多高端电子产品的首选。我们强烈推荐在需要高性能、高可靠性的电子设备中选用此款产品。

UVR1V470MDD1TD参数

参数
电容值 47μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 130mA@ 120Hz,260mA@ 10kHz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 盒装,卷带包装

UVR1V470MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1V470MDD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1V470MDD1TD UVR1V470MDD1TD数据手册

UVR1V470MDD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0598 ¥ 0.5081
库存: 0
起订量: 4000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
