首页  >  产品百科  >  UUT1V220MCL1GS

UUT1V220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 35V ±20% 2000h@ 105°C 42mA@ 120Hz,63mA@ 10kHz 5101-4 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: 493-6263-6-ND
供应商: Digi-Key
标准整包数: 1

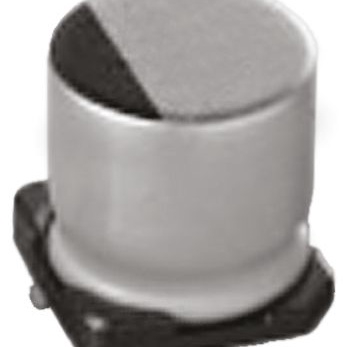

NICHICON 铝电解电容 UUT1V220MCL1GS

UUT1V220MCL1GS概述


    产品简介


    铝电解电容器UT系列
    铝电解电容器UT系列是一款表面贴装型芯片电容器,适用于高密度PC板。本系列产品采用宽温度范围设计(-55°C至+105°C),并且具有长达2000小时的负载寿命。此外,UT系列电容器符合RoHS指令(2002/95/EC),适合自动化生产线的载带包装。

    技术参数


    - 类别温度范围:-55°C 至 +105°C
    - 额定电压范围:4V 至 50V
    - 额定电容范围:0.1μF 至 100μF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:在额定电压下应用2分钟后,漏电流不超过0.01CV或3μA,以较大者为准
    - 损耗角正切(tan δ):最大0.37
    - 低温度稳定性:符合JIS C 5101-4条款4.1的规定
    - 耐久性:在无负载状态下存储1000小时后,电压处理符合指定值
    - 焊接热阻:在250°C的热板上保持30秒后,恢复到20°C时仍能符合特性要求
    - 额定纹波电流:105°C时,120Hz下的最大值为470mA(rms)

    产品特点和优势


    UT系列电容器的主要优势在于其宽温度范围、长负载寿命及优异的焊接热阻特性。这些特点使其在工业、汽车电子及通信等领域中得到广泛应用。尤其在极端温度环境下,UT系列能够提供稳定可靠的性能,从而增强系统的整体可靠性。

    应用案例和使用建议


    应用案例
    UT系列电容器广泛应用于各类电子设备中,如电源管理电路、滤波器、开关电源等。例如,在一款便携式医疗设备中,UT系列电容器被用于电源滤波和能量储存,以确保在复杂工作环境中设备的稳定运行。
    使用建议
    为了充分发挥UT系列电容器的优势,建议在高温、低温以及振动环境中使用时,严格遵守制造商的安装指南,确保焊接过程规范,选择合适的焊盘尺寸。对于需要高C/V比的应用场合,推荐使用UX系列或UJ系列。

    兼容性和支持


    UT系列电容器与各种自动装配机器兼容,并且通过载带包装易于集成到生产线上。制造商提供了详细的安装指导和质量保证,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下电容器异常 | 检查是否超出额定温度范围,调整使用环境或选用耐高温型号 |
    | 电容值偏差过大 | 确认使用条件是否符合标准,检查电容器是否有损伤或受潮 |
    | 泄漏电流过高 | 检查焊点是否良好,确认焊接过程符合标准 |

    总结和推荐


    综上所述,UT系列铝电解电容器凭借其宽温度范围、长负载寿命和出色的焊接热阻特性,在各种严苛环境下均表现出色。因此,推荐在需要高可靠性和稳定性应用场景中使用UT系列电容器。同时,制造商提供的详细技术资料和支持将帮助用户更好地利用这一优质产品。

UUT1V220MCL1GS参数

参数
电容值 22μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 42mA@ 120Hz,63mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 5101-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UUT1V220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUT1V220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUT1V220MCL1GS UUT1V220MCL1GS数据手册

UUT1V220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.529 ¥ 4.4701
10+ $ 0.3151 ¥ 2.6626
50+ $ 0.2293 ¥ 1.9377
100+ $ 0.1902 ¥ 1.6071
500+ $ 0.1474 ¥ 1.2457
库存: 237
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.47
