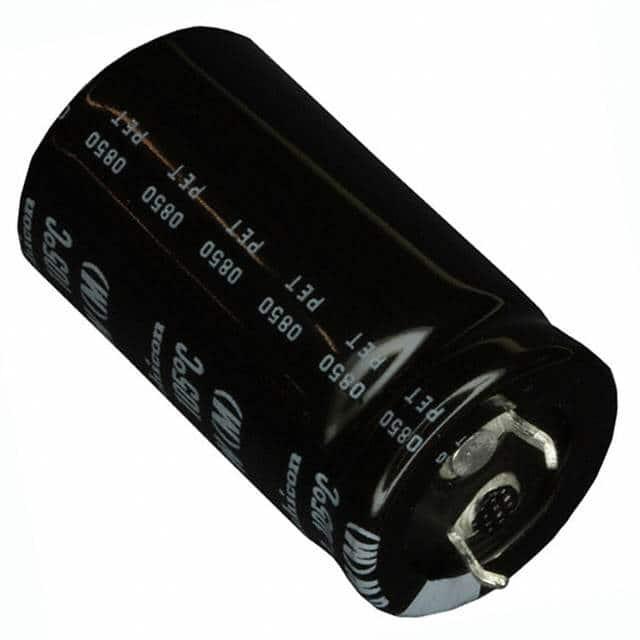

LGW2G121MELZ30

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 400V ±20% 3000h@ 105°C 1.22A@ 120Hz,1.7446A@ 50kHz 卡入式安装,通孔安装 22mm*30mm*30mm
供应商型号: LGW2G121MELZ30
供应商: nichicon
标准整包数: 250
NICHICON 铝电解电容 LGW2G121MELZ30

LGW2G121MELZ30概述

    # ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件。它们以其高电容量和低损耗角正切(tan δ)特性而闻名。本文将详细介绍型号为CAT.8100J的铝电解电容器,包括其基本功能、应用领域和技术参数。

    技术参数


    主要技术规格
    - 额定电容:120µF
    - 额定电压:200V, 250V, 400V, 450V
    - 容差:±20%
    - 工作温度范围:–40°C至+105°C
    - 漏电流:根据额定电容和电压不同而变化
    - 损耗角正切:≤0.20
    - 阻抗比:根据额定电压不同而变化
    - 端子类型:LGW Snap-in终端类型
    - 符合标准:RoHS指令(2011/65/EU, (EU)2015/863)
    额定电压下的性能
    - 200V~250V:最大损耗角正切为0.15
    - 400V~450V:最大损耗角正切为0.20
    额定电容和尺寸
    | 额定电容 (µF) | 尺寸 (mm) |

    | 120 | 22x25 |
    | 150 | 25x25 |
    | 180 | 25x30 |
    | 220 | 30x30 |

    产品特点和优势


    1. 高可靠性:能够承受105°C高温环境下的长期运行。
    2. 高纹波电流承受能力:在105°C环境下,可连续运行3000小时。
    3. 稳定性好:经过低温处理后仍能保持稳定的电容值和低漏电流。
    4. 符合环保要求:符合RoHS指令。

    应用案例和使用建议


    应用案例
    这种电容器适用于工业电源、通信设备、照明系统等多种场合。例如,在变频器中,这些电容器可以吸收瞬时电流波动,确保系统的稳定运行。
    使用建议
    - 在设计电路时,应考虑电容器的工作温度范围,避免长时间超过最高工作温度。
    - 确保电容器有足够的散热空间,特别是在高环境温度下运行时。
    - 在安装过程中,注意正确连接端子,以确保电容器的可靠性和安全性。

    兼容性和支持


    - 兼容性:这款电容器适用于多种工业和消费电子设备。
    - 技术支持:制造商提供详细的安装和使用指南,以及技术支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 检查工作环境温度,确认未超出额定温度范围。 |
    | 漏电流过大 | 检查电路设计,确保负载不会导致过高的电流。 |
    | 过早失效 | 检查是否有外部因素(如过热)导致损坏。 |

    总结和推荐


    总体而言,型号CAT.8100J的铝电解电容器以其卓越的稳定性和可靠性,成为许多高要求应用的理想选择。无论是工业控制、通信设备还是其他需要高性能电容器的应用领域,这款电容器都能满足需求。因此,我们强烈推荐使用该型号电容器。
    如果您有任何疑问或需要进一步的技术支持,可以随时联系制造商,他们将提供全面的支持服务。

LGW2G121MELZ30参数

参数
电容值 120μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.22A@ 120Hz,1.7446A@ 50kHz
长*宽*高 22mm*30mm*30mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGW2G121MELZ30厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGW2G121MELZ30数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGW2G121MELZ30 LGW2G121MELZ30数据手册

LGW2G121MELZ30封装设计

查看详情并下载
Symbol
Footprint
3D Model
