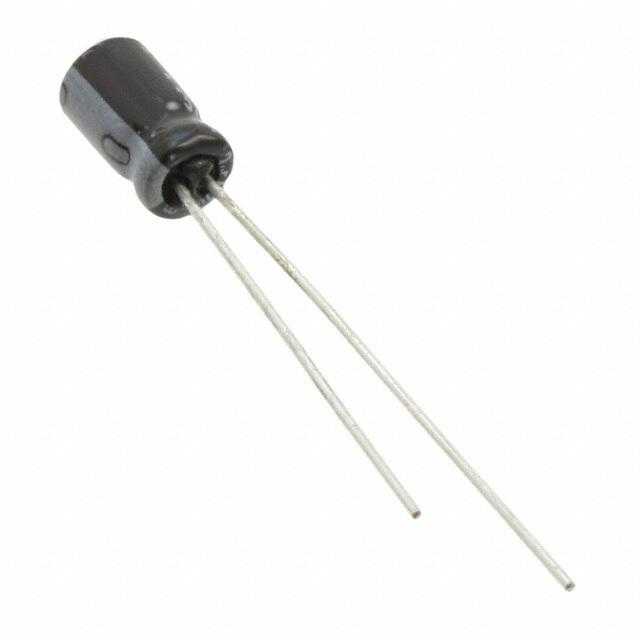

USR1V4R7MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 35V ±20% 2000h@ 85°C 24mA@ 120Hz,36mA@ 10kHz 通孔安装 7mm*7mm*8mm
供应商型号: CSCS-USR1V4R7MDD
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 USR1V4R7MDD

USR1V4R7MDD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的基本元件,适用于广泛的电源滤波、耦合和旁路应用。根据手册内容,本篇将重点介绍美国制造的标准微型系列和高容值系列的铝电解电容器(型号为USA和USR),它们具有7毫米的高度,符合RoHS指令(2011/65/EU)要求。其中USA系列的额定电压范围为6.3至50伏特,电容范围为1至220微法拉;而USR系列则具有更高的容值,额定电压范围为4至50伏特,电容范围为1至470微法拉。

    技术参数


    以下是两种型号铝电解电容器的技术参数概览:
    - 温度范围:标准温度范围为-40℃至+85℃。
    - 额定电压:
    - USA系列:6.3至50伏特
    - USR系列:4至50伏特
    - 额定电容:
    - USA系列:1至220微法拉
    - USR系列:1至470微法拉
    - 电容公差:±20%
    - 漏电流:施加额定电压2分钟后,漏电流不超过0.01CV或3μA,取较大值。
    - 损耗角正切(tan δ):最大值范围为0.10至0.35,具体取决于额定电压。
    - 低温度稳定性:25℃时达到规定的耐久特性。
    - 耐久性:在85℃条件下无负载存储1000小时后,按JIS C 5101-4第4.1节进行电压处理,在20℃下满足上述耐久特性。
    - 频率系数:不同频率下的系数变化。

    产品特点和优势


    1. 小型化设计:7毫米高度的设计使其适用于空间受限的应用场合。
    2. 高容值:USR系列具有更高的容值,适用于需要更大电容的应用场景。
    3. 符合RoHS标准:确保产品的环保性和安全性。
    4. 优良的耐温性能:能够在广泛的温度范围内稳定工作。
    5. 长寿命:在高湿度环境下具备良好的稳定性和耐用性。

    应用案例和使用建议


    铝电解电容器通常用于电源电路的滤波和旁路应用。例如,在开关电源的设计中,铝电解电容器可以有效地滤除纹波电压,提高电源的稳定性和效率。此外,在音频放大器的设计中,它还可以作为耦合电容,以减少失真并提供更清晰的声音质量。
    使用建议:
    - 在高温环境下使用时,注意确保散热良好,避免过热损坏。
    - 对于大容量电容,建议使用多级并联,以分担单个电容器的电流负载。
    - 在使用前进行老化处理,确保电容稳定可靠。

    兼容性和支持


    这些电容器与大多数标准电子设备兼容,适用于各种工业和消费电子产品。制造商提供了详尽的支持文档和技术支持服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 如何确定最适合的应用场景?
    - 参考电容器的额定电压和电容范围,结合具体应用的需求进行选择。
    2. 如何解决漏电流过大的问题?
    - 检查电路是否存在短路,检查电容器是否有物理损伤。
    3. 如何避免因温度过高导致的损坏?
    - 采取适当的散热措施,如安装散热片或风扇。

    总结和推荐


    总结而言,美国制造的这两种铝电解电容器具有紧凑的设计、高容值和良好的耐温性能,是电子设备中的理想选择。尽管存在一定的限制,如高温和高湿度环境下可能需要额外的保护措施,但总体上它们的表现非常出色,且具有较长的使用寿命和稳定性。因此,强烈推荐在适合的应用场景中使用这两种电容器,特别是对于需要高电容值和良好温度稳定性的应用场合。

USR1V4R7MDD参数

参数
电容值 4.7μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 24mA@ 120Hz,36mA@ 10kHz
长*宽*高 7mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

USR1V4R7MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USR1V4R7MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USR1V4R7MDD USR1V4R7MDD数据手册

USR1V4R7MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
