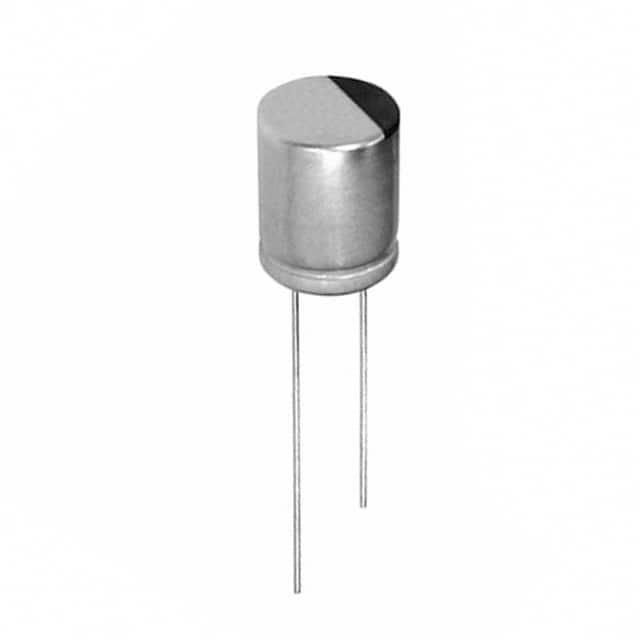

PLF0J471MCO6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 6.3V ±20% 7mΩ 2000h@ 105°C 5.2A@ 100 kHz 通孔安装 8mm*9mm*9mm
供应商型号: 647-PLF0J471MCO6
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 PLF0J471MCO6

PLF0J471MCO6概述

    电子元器件技术手册:导电聚合物铝固体电解电容器(PLF系列)

    1. 产品简介


    导电聚合物铝固体电解电容器(PLF系列)是一种高性能的电容元件,广泛应用于多种电子设备和电路中。该系列产品具有高容量、低ESR(等效串联电阻)、高纹波电流承受能力等特点,适用于电源滤波、平滑电路以及各种需要高效能储能和稳定电压输出的应用场景。

    2. 技术参数


    以下是PLF系列电容器的主要技术参数:
    - 温度特性:最大阻抗比为-55°C至+105°C。
    - 额定电压范围:2.5V 至 25V。
    - 额定电容范围:6.8μF 至 1500μF。
    - 电容容差:±20% @ 120Hz, 20°C。
    - 损耗角正切(tan δ):小于等于规定值 @ 120Hz, 20°C。
    - ESR(等效串联电阻):小于等于规定值 @ 100kHz, 20°C。
    - 泄漏电流:在20°C下施加额定电压2分钟后,小于等于规定值。
    - 耐久性测试:在105°C下施加额定电压2000小时后,耐湿热和焊锡热性能符合标准。

    3. 产品特点和优势


    - 低ESR,高纹波电流承受能力:PLF系列电容器具有非常低的ESR,可以有效减少电路中的能量损失,并能承受更高的纹波电流,提升整体效率。
    - 长期稳定性:在高温条件下经过长时间的使用测试,表现出色的稳定性和可靠性。
    - 环保材料:采用无铅焊锡条件下的流焊接工艺,符合RoHS指令(2011/65/EU,(EU)2015/863),并通过AEC-Q200认证,确保产品在应用中的安全性。


    4. 应用案例和使用建议


    PLF系列电容器广泛应用于各类开关电源、交流驱动器、工业控制和医疗设备等场景。为了更好地发挥其性能,在实际应用中应注意以下几点:
    - 散热管理:由于电容器工作时会产生一定的热量,建议在其周围提供良好的散热设计,避免过热导致的性能下降。
    - 正确接线:连接时请确保正负极接线正确,避免反向充电造成的损坏。
    - 合理布局:在PCB设计中合理安排电容器的位置,以减少杂散电感,提高系统的稳定性和效率。

    5. 兼容性和支持


    - 兼容性:PLF系列电容器兼容广泛的电气系统和设备,可在不同类型的电源和控制系统中使用。
    - 厂商支持:厂家提供全面的技术支持和服务,包括样品咨询、应用指导及售后服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    - 问题:电容器在长时间使用后出现容量下降。
    - 解决方案:检查环境温度是否过高,必要时采取散热措施;确认是否符合耐久性测试标准,如不达标则联系厂家获取进一步支持。
    - 问题:电容器在安装后出现泄漏电流异常。
    - 解决方案:检查焊接工艺是否符合标准,确保焊接质量;使用适当的测量工具验证泄漏电流,必要时更换电容器。

    7. 总结和推荐


    PLF系列导电聚合物铝固体电解电容器凭借其卓越的性能和稳定性,成为众多高端电子产品首选的电容器之一。无论是从电容值、工作电压还是使用寿命方面考虑,它都是一个非常值得推荐的产品。我们强烈建议将该产品用于对性能要求较高的场合,相信它会给您的设计带来显著的改进和提升。

PLF0J471MCO6参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 7mΩ
工作寿命 2000h@ 105°C
纹波电流 5.2A@ 100 kHz
长*宽*高 8mm*9mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

PLF0J471MCO6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PLF0J471MCO6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PLF0J471MCO6 PLF0J471MCO6数据手册

PLF0J471MCO6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.7333
10+ $ 0.4635 ¥ 3.9162
100+ $ 0.2893 ¥ 2.4446
500+ $ 0.2225 ¥ 1.88
1000+ $ 0.2182 ¥ 1.8435
2000+ $ 0.1868 ¥ 1.5788
4000+ $ 0.1739 ¥ 1.4693
10000+ $ 0.1544 ¥ 1.3043
24000+ $ 0.1502 ¥ 1.2688
库存: 526
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.73
直接购买
加入购物车
