首页  >  产品百科  >  UUD1H151MNL1GS

UUD1H151MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 150μF 50V ±20% 5000h@ 105°C 335mA@ 120Hz,670mA@ 100kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: AV-A-NCHUUD1H151MNL1GS
供应商: Avnet
标准整包数: 2000

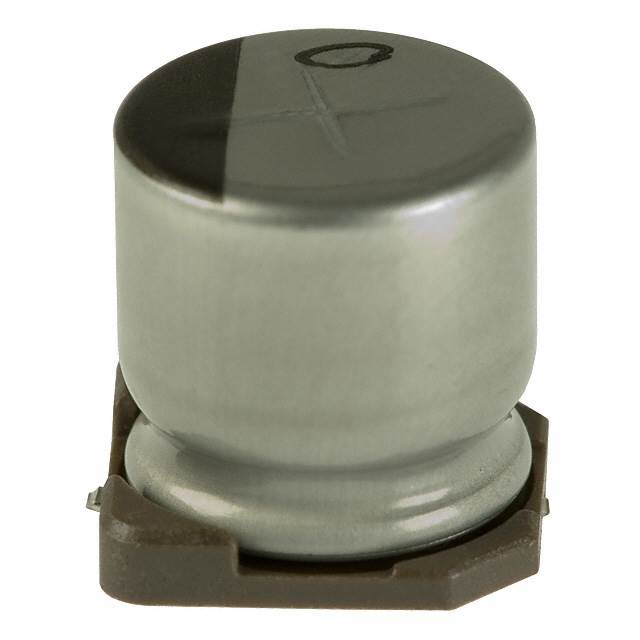

NICHICON 铝电解电容 UUD1H151MNL1GS

UUD1H151MNL1GS概述

    # 铝电解电容器:A222CUD 和 A2100VUD 技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,用于存储和释放电能。它具有体积小、成本低、容量大等优点,广泛应用于电源滤波、信号耦合、平滑电路等多种场合。本文将以型号为 A222CUD 和 A2100VUD 的铝电解电容器为例,详细介绍其技术参数、特点、应用及常见问题解决方案。

    技术参数


    基本参数
    - 频率系数:根据不同的频率(50 Hz、120 Hz、300 Hz、1 kHz、10 kHz 及以上),额定纹波电流的频率系数分别为 0.35、0.50、0.64、0.83、1.00。
    - 尺寸:电容外壳直径(φD)公差范围为±0.5 mm,高度(H)公差范围为±0.2 mm,其他尺寸公差范围为±0.2 mm 至 ±0.5 mm。
    规格列表
    | 规格代码 | 额定电压(V) | 额定电容(µF) | 外形尺寸(mm) | 损耗角正切(tan δ) | 泄漏电流(µA) | 阻抗(Ω) |
    ||
    | UUD0J270 | 6.3 | 27 | 4 × 5.8 | 0.26 | 3 | 1.80 |
    | UUD1A220 | 10 | 22 | 4 × 5.8 | 0.20 | 3 | 1.80 |
    | UUD1C150 | 16 | 15 | 4 × 5.8 | 0.16 | 3 | 1.80 |
    | UUD1E100 | 25 | 10 | 4 × 5.8 | 0.14 | 3 | 1.80 |
    | UUD1V4R7 | 35 | 4.7 | 4 × 5.8 | 0.12 | 3 | 1.80 |
    | UUD1H010 | 50 | 1 | 4 × 5.8 | 0.12 | 3 | 5.00 |
    工作条件
    - 温度范围:工作温度范围为-55°C 到 +105°C。
    - 电气特性:额定电压范围为 6.3V 到 50V,额定电容范围为 1µF 到 1500µF,容差为±20%。

    产品特点和优势


    独特功能
    - 低阻抗:具备低阻抗特性,特别适用于高频电路。
    - 宽温范围:温度范围高达-55°C 到 +105°C,适合各种严苛的工作环境。
    - 高耐热性:能够承受高温焊接工艺,符合 RoHS 指令要求。
    - 自动贴装:适用于自动化贴装生产线,提高生产效率。
    市场竞争力
    - 高效能:在相同尺寸下提供更高的容量和更低的损耗角正切值。
    - 长寿命:经过严格测试,在额定条件下可长时间稳定工作。

    应用案例和使用建议


    实际应用案例
    - 电源滤波:常用于开关电源、稳压电源中的滤波环节,提高输出稳定性和减小纹波。
    - 信号耦合:用于交流信号耦合,保证信号传输的质量。
    使用建议
    - 环境适应性:确保安装位置在允许的温度范围内,避免高温或低温环境对电容器性能的影响。
    - 匹配电路设计:根据具体应用场景选择合适的额定电压和电容值,合理匹配电路设计以减少功耗和发热。
    - 散热管理:在高功率应用中,注意电容器的散热管理,防止过热损坏。

    兼容性和支持


    兼容性
    - 其他元器件:与标准 SMT 生产线兼容,易于集成到现有系统中。
    - 制造商支持:提供详细的安装指南和技术文档,满足客户的售后支持需求。
    维护信息
    - 质保服务:按需提供一年质保服务,及时解决客户在使用过程中遇到的技术问题。

    常见问题与解决方案


    常见问题及解决办法
    1. 电容器失效:检查连接是否松动,确认电容选型是否合适。
    - 解决方案:重新紧固接线,调整电容参数。
    2. 漏电流过大:可能是由于电容老化或损坏引起的。
    - 解决方案:更换新的电容器,进行性能检测。
    3. 温度过高:电路设计不合理导致电容器温度过高。
    - 解决方案:改善散热设计,降低工作温度。

    总结和推荐


    综合评估
    - 优点:铝电解电容器 A222CUD 和 A2100VUD 具有低阻抗、宽温范围、自动贴装等特点,适用于多种高频和恶劣环境下的应用。
    - 缺点:可能存在的问题是高温环境下可能引起老化问题,需要定期维护和更换。
    推荐使用
    - 适用场景:适用于电源滤波、信号耦合、高密度电路板等应用。
    - 推荐指数:★★★★☆
    总之,A222CUD 和 A2100VUD 是市场上优秀的铝电解电容器产品,具有高性能、高可靠性的特点,值得推荐使用。

UUD1H151MNL1GS参数

参数
电容值 150μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 335mA@ 120Hz,670mA@ 100kHz
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UUD1H151MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUD1H151MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUD1H151MNL1GS UUD1H151MNL1GS数据手册

UUD1H151MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.2608 ¥ 2.3082
24000+ $ 0.2585 ¥ 2.2876
库存: 8000
起订量: 8000 增量: 2000
交货地:
最小起订量为:8000
合计: ¥ 18465.6
