UTT1E470MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 5000h@ 105°C 163mA@ 100kHz,65.2mA@ 120Hz 通孔安装 6.3mm*9mm*9mm
供应商型号: UA-UTT1E470MDD
供应商: 海外现货
标准整包数: 200

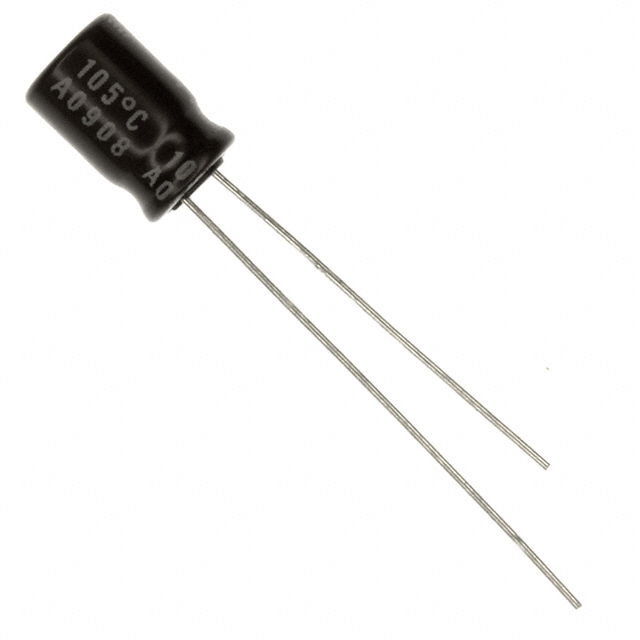

NICHICON 铝电解电容 UTT1E470MDD

UTT1E470MDD概述

    UTT 铝电解电容器技术手册

    产品简介


    UTT 系列铝电解电容器是专为开关电源设计的小型化、低阻抗、高可靠性的产品。该系列产品具备更小的外形尺寸和更长的使用寿命,同时符合RoHS指令(2011/65/EU)的要求。UTT系列电容器在可靠性方面得到了日本电子元件可靠性中心的认可,并获得了认证编号RCJ-03-23C。

    技术参数


    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1μF 至 470μF
    - 容差:±20%
    - 漏电流:在20℃下施加额定电压两分钟后,漏电流小于0.03CV 或 3μA(以较大者为准)
    - 损耗角正切(tanδ)最大值:在不同额定电压下的tanδ值如下:
    - 6.3V:0.30
    - 10V:0.28
    - 16V:0.24
    - 25V:0.18
    - 35V:0.16
    - 50V:0.14
    - 耐久性测试:在105℃条件下施加额定电压5000小时后恢复至20℃时,电容变化量不超过初始值的30%,漏电流保持在初始值范围内。
    - 储存寿命:无负载条件下在105℃储存1000小时,然后按照JIS C 5101-4标准进行电压处理,满足上述耐久性测试条件。
    - 测量频率:120Hz(20℃)

    产品特点和优势


    - 小型化设计:相比传统电容器,UTT系列具有更小的外形尺寸,能够适应更加紧凑的设计需求。
    - 低阻抗特性:优异的低阻抗特性使得其适用于各种高频应用场合。
    - 高可靠性:通过了日本电子元件可靠性中心的认证,确保在各种恶劣环境下均能稳定运行。
    - 符合RoHS标准:无铅设计,环保且安全。
    - 长寿命:设计寿命长,减少维护成本。

    应用案例和使用建议


    UTT铝电解电容器广泛应用于开关电源、变频器、通讯设备等领域。以下是一些常见的应用场景及使用建议:
    - 开关电源:在电源设计中,建议选择额定电压稍高于工作电压的产品,以确保长期稳定性。
    - 变频器:由于其低阻抗特性,可以有效减小电路中的纹波电流,延长整个系统的使用寿命。
    - 通讯设备:高可靠性和长寿命使其成为通讯设备的理想选择。

    兼容性和支持


    - 兼容性:UTT铝电解电容器与大多数常见的电子元器件和设备兼容。
    - 支持服务:厂商提供全面的技术支持,包括样品提供、设计咨询和售后服务。

    常见问题与解决方案


    - 问题:电容器出现漏电流过大的情况。
    - 解决方案:检查是否超过额定电压或温度,如有需要请更换适合的型号。
    - 问题:电容值变化过大。
    - 解决方案:确认是否超出工作温度范围或长时间处于高温环境中,如有必要需更换符合要求的型号。

    总结和推荐


    UTT铝电解电容器凭借其小型化、低阻抗、高可靠性和长寿命的特点,在众多应用领域表现出色。特别是在开关电源、变频器和通讯设备中有着显著的优势。如果您的项目需要高性能的铝电解电容器,UTT系列产品是一个值得信赖的选择。强烈推荐给需要高效、可靠的电源管理解决方案的工程师和设计师。

UTT1E470MDD参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 163mA@ 100kHz,65.2mA@ 120Hz
长*宽*高 6.3mm*9mm*9mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UTT1E470MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UTT1E470MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UTT1E470MDD UTT1E470MDD数据手册

UTT1E470MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 6000 增量: 200
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
