UBC1V681MNS1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 1000h@ 150°C 1.1A@ 100kHz,636.5mA@ 120Hz SMD 贴片安装 17.1mm*17.1mm*22.5mm
供应商型号: N-UBC1V681MNS1MS
供应商: 云汉优选
标准整包数: 1

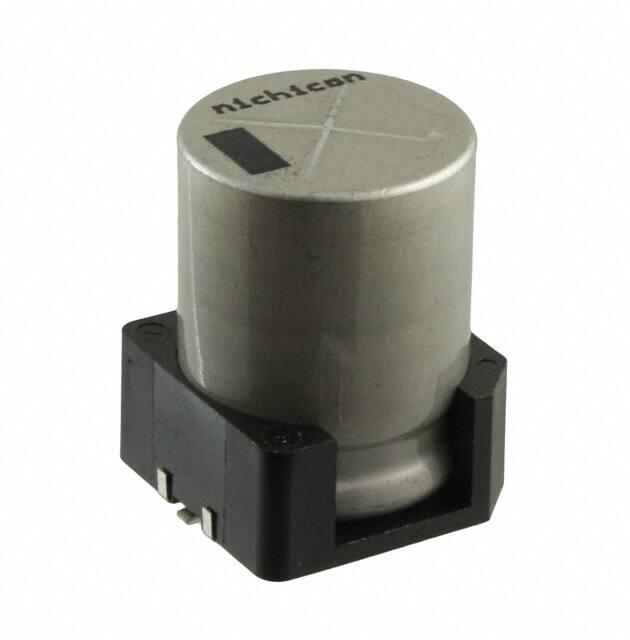

NICHICON 铝电解电容 UBC1V681MNS1MS

UBC1V681MNS1MS概述

    # 铝电解电容器:高可靠性、高温适应型芯片电容

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitor)是一种广泛应用于电子电路中的基础元器件,用于储存和释放电能。本款型号为UBC系列的芯片型铝电解电容器具有出色的耐高温性能和振动抵抗能力,非常适合汽车电子等需要高性能、长寿命和高可靠性的场合。
    主要特点:
    - 高温适应性:能在高达150°C的工作温度下稳定运行,并通过1000小时的负载寿命测试。
    - 振动抵抗:能够在恶劣环境中保持良好的物理结构稳定性。
    - 环保合规:符合RoHS指令(2011/65/EU)和欧盟附加要求(EU)2015/863。
    - 行业标准:满足AEC-Q200认证要求。
    应用领域:
    - 汽车电子:如发动机控制单元、安全气囊系统及车载娱乐系统。
    - 工业控制设备:例如电源管理系统和变频器。
    - 医疗器械:对可靠性要求极高的医疗设备。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作电压(V) | 10V~50V |
    | 额定容量(µF) | 100~3300 |
    | 容量公差 | ±20% |
    | 最大损耗角正切值(tan δ)| 0.26(120Hz,20°C) |
    | 温度范围 | -55°C~+150°C |
    | 泄漏电流 | 不超过0.03CV 或4μA |

    产品特点和优势


    UBC系列铝电解电容器以其卓越的耐久性和广泛的温度适应性著称。它能够承受长时间高温条件下的连续工作,同时具备优秀的机械强度,可以有效抵御运输过程中的剧烈震动。此外,该系列产品还具有优异的电气性能,在高频条件下仍能保持稳定的阻抗表现。这些特性使得UBC成为许多高端电子产品不可或缺的关键组件之一。
    应用案例与使用建议
    应用案例
    1. 电动汽车电池管理系统:作为储能装置的一部分,帮助管理车辆电池组的能量流动。
    2. 工业逆变器:提供快速响应时间和平滑输出电流的能力。
    使用建议
    - 确保安装环境符合制造商推荐的标准条件。
    - 定期检查连接点是否有松动现象,并及时调整。
    - 当发现异常发热情况时,应立即停止使用并联系专业技术人员进行检查。

    兼容性和支持


    UBC系列铝电解电容器与其他主流品牌的产品具有良好的互换性,适用于多种类型的印刷线路板设计。制造商提供了详尽的技术文档和支持服务,包括但不限于在线FAQ解答、样品申请以及定制化解决方案咨询等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现过热现象 | 检查电路设计是否合理;必要时减少负载 |
    | 泄漏电流超出正常水平 | 检查周围是否有强电磁干扰;重新焊接接口 |
    总结与推荐
    综上所述,UBC系列铝电解电容器凭借其出色的性能表现和广泛的适用范围,在多个行业中均展现出极高的价值。对于那些追求高性能且需要长时间稳定运行的应用场景来说,这是一个非常理想的选择。因此,我们强烈推荐此产品给所有希望提高产品质量的企业和个人用户们。

UBC1V681MNS1MS参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.1A@ 100kHz,636.5mA@ 120Hz
工作寿命 1000h@ 150°C
长*宽*高 17.1mm*17.1mm*22.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UBC1V681MNS1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBC1V681MNS1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBC1V681MNS1MS UBC1V681MNS1MS数据手册

UBC1V681MNS1MS封装设计
