首页  >  产品百科  >  UWT1E470MCL6GS

UWT1E470MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 25V ±20% 1000h@ 105°C 59mA@ 120Hz,88.5mA@ 10kHz 贴片安装 6.6mm*6.6mm*5.8mm
供应商型号: FIC-UWT1E470MCL6GS
供应商: 海外现货
标准整包数: 900

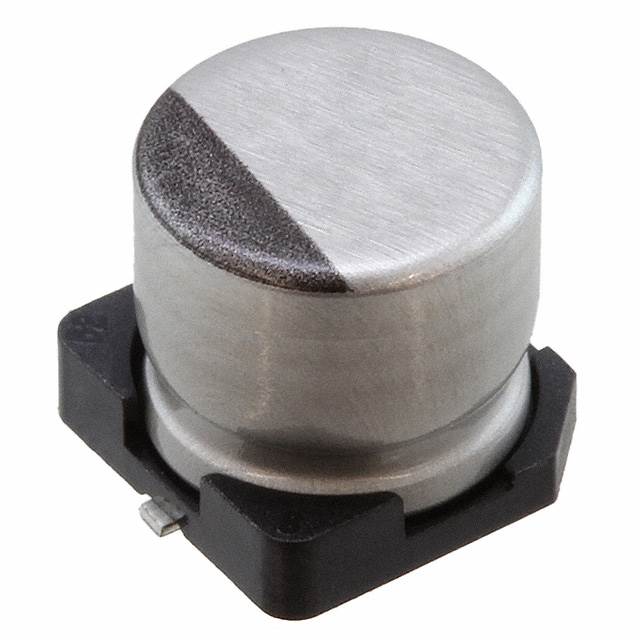

NICHICON 铝电解电容 UWT1E470MCL6GS

UWT1E470MCL6GS概述

    CAT.8100D 铝电解电容器技术手册

    产品简介


    CAT.8100D 是一款适用于高密度电路板表面贴装的铝电解电容器。它具有宽温度范围特性(-55°C 至 +105°C),非常适合需要长时间高温稳定性的应用场景。CAT.8100D 主要应用于汽车电子、工业控制、电源管理和通讯设备等领域。

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 4V 至 50V |
    | 额定电容范围 | 0.1µF 至 1500µF |
    | 容差 | ±20%(120Hz,20°C)|
    | 漏电流 | 应用 2 分钟后不超过 0.01CV 或 3µA(取较大值)|
    | 损耗角正切 | tan δ ≤ 0.40(4V),tan δ ≤ 0.14(50V)|
    | 稳定性 | 在低温条件下,电容变化不超过 ±25%(φ3mm 单元,16V 及以下);在低温条件下,电容变化不超过 ±20%(25V 及以上)|
    | 耐久性 | 经过 1000 小时高温存储和电压处理后,符合规格要求|
    | 压力测试 | 250°C 下保持 30 秒,符合特性要求|

    产品特点和优势


    CAT.8100D 铝电解电容器的主要特点是宽温度范围的工作能力和优异的稳定性。这种电容器适用于高密度电路板上的表面贴装,能够提高整体系统性能并延长使用寿命。其独特的宽温特性使得该电容器成为汽车电子、工业自动化和通信设备的理想选择,具备显著的市场竞争力。

    应用案例和使用建议


    CAT.8100D 电容器广泛应用于汽车电子系统、工业控制装置和电源管理模块中。例如,在车载导航系统中,由于需要在极端温度下稳定运行,CAT.8100D 的高性能和可靠性显得尤为关键。建议在设计时,考虑到其宽温范围和高耐久性,合理布局电容器以最大化其性能。
    使用建议:
    - 确保电容器安装在电路板上时具有足够的散热空间。
    - 使用自动装配机进行表面贴装时,确保电容器能够正确放置在载带内。
    - 在组装过程中避免过度弯曲引脚,以免影响电容器的密封性。

    兼容性和支持


    CAT.8100D 电容器符合 RoHS 指令(2011/65/EU),具有广泛的兼容性,可以与多种自动装配设备配合使用。供应商提供详细的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电容器安装后失效。
    - 解决办法: 检查安装过程是否有误操作导致引脚损坏,确认焊接质量良好。

    2. 问题:工作时出现过热现象。
    - 解决办法: 检查电路板布局,确保电容器周围有足够的散热空间。

    总结和推荐


    CAT.8100D 铝电解电容器凭借其出色的宽温范围和高耐久性,使其在汽车电子、工业控制和通讯设备中表现出色。它不仅满足了这些领域对高性能电子元器件的需求,而且通过严格的生产和质量控制确保了长期可靠性。因此,强烈推荐此款电容器用于需要高稳定性和可靠性的场合。
    如果您正在寻找一款能够在恶劣环境下稳定工作的电容器,CAT.8100D 将是一个理想的选择。

UWT1E470MCL6GS参数

参数
电容值 47μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 59mA@ 120Hz,88.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*5.8mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT1E470MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1E470MCL6GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1E470MCL6GS UWT1E470MCL6GS数据手册

UWT1E470MCL6GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
