UUT0G101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 4V ±20% 2000h@ 105°C 60mA@ 120Hz,90mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: N-UUT0G101MCL1GS
供应商: 云汉优选
标准整包数: 1

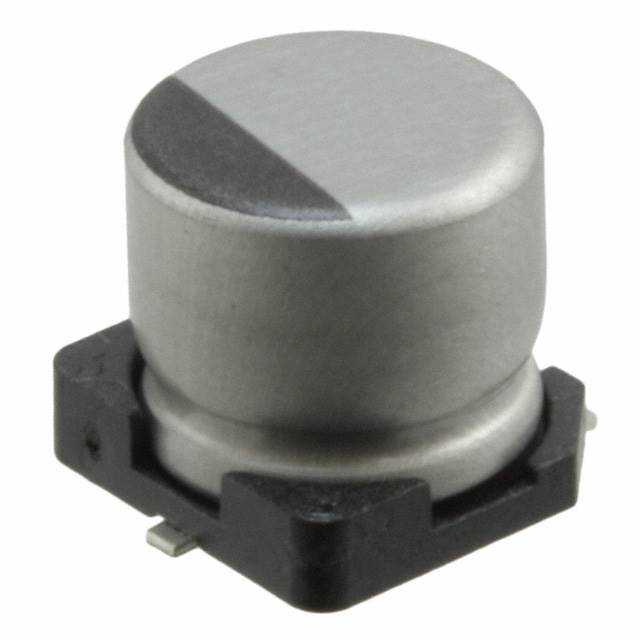

NICHICON 铝电解电容 UUT0G101MCL1GS

UUT0G101MCL1GS概述

    铝电解电容器

    产品简介


    本产品是U系列铝电解电容器,专为表面贴装设计。主要应用于高密度PC板,并适用于自动贴装机,配合载带进行自动化生产。此系列产品符合RoHS指令,并通过AEC-Q200认证。其独特的特性和广泛应用使其在市场上具有较强的竞争力。

    技术参数


    - 类别温度范围:-55°C至+105°C
    - 额定电压范围:4V至50V
    - 额定电容范围:1µF至100µF
    - 电容容差:±20%
    - 漏电流:初始额定电压施加2分钟后,漏电流不超过0.01 CV或3 µA(取较大值)
    - 损耗角正切(tan δ):最大值为0.37(4V),最小值为0.12(50V)
    - 低温度稳定性:当电容器恢复到20°C后,其性能需符合规格要求
    - 耐久性:储存条件下105°C,无负载情况下放置1000小时,然后根据JIS C 5101-4标准进行电压处理后需符合规定值
    - 端子电阻:电阻范围在0.5mm至0.8mm之间
    - 外观标记:黑色印刷在顶部外壳上

    产品特点和优势


    1. 宽温度范围:-55°C至+105°C,适用于极端环境下的应用。
    2. 长寿命:在105°C下可达到2000小时的使用寿命。
    3. 符合RoHS和AEC-Q200标准:确保环保且质量可靠。
    4. 适合表面贴装:适合自动贴装机器操作,提高生产效率。
    5. 高频特性良好:能有效降低纹波电流导致的发热。

    应用案例和使用建议


    - 自动贴装机:配合自动贴装机使用,能够显著提高生产效率和精确度。
    - 汽车电子:由于其优异的温度稳定性和长寿命,适合用于汽车电子系统中。
    - 工业控制:在工业控制设备中,能够提供稳定的电容性能。
    - 使用建议:选择合适的额定电压和电容值以满足具体应用需求,特别是在高温环境下需特别注意选择适当的电容容差和频率系数。

    兼容性和支持


    - 兼容性:本产品与其他电子元器件和设备兼容性良好,能够满足大多数电路板的需求。
    - 技术支持:厂商提供详细的技术支持和售后服务,包括指导如何正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:漏电流过高
    - 解决方案:检查额定电压和温度是否匹配,确保电容器的工作条件在规定的范围内。
    2. 问题:电容值不稳定
    - 解决方案:确认所选型号的电容值范围是否符合应用要求,同时检查是否存在外部干扰。
    3. 问题:焊接过程中损坏
    - 解决方案:遵循正确的焊接流程,使用适当的焊接温度和时间,避免过热导致损坏。

    总结和推荐


    综合以上内容,这款铝电解电容器凭借其宽温度范围、长寿命、优良的高频特性及可靠的质量保障,成为众多应用场合的理想选择。我们强烈推荐用户在需要高可靠性、高效率的电路设计中使用此款电容器。

UUT0G101MCL1GS参数

参数
电容值 100μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 60mA@ 120Hz,90mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UUT0G101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUT0G101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUT0G101MCL1GS UUT0G101MCL1GS数据手册

UUT0G101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
