UCD1H101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 50mΩ 5000h@ 105°C 175mA@ 120Hz,350mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 31M-UCD1H101MNL1GS
供应商: 云汉优选
标准整包数: 1

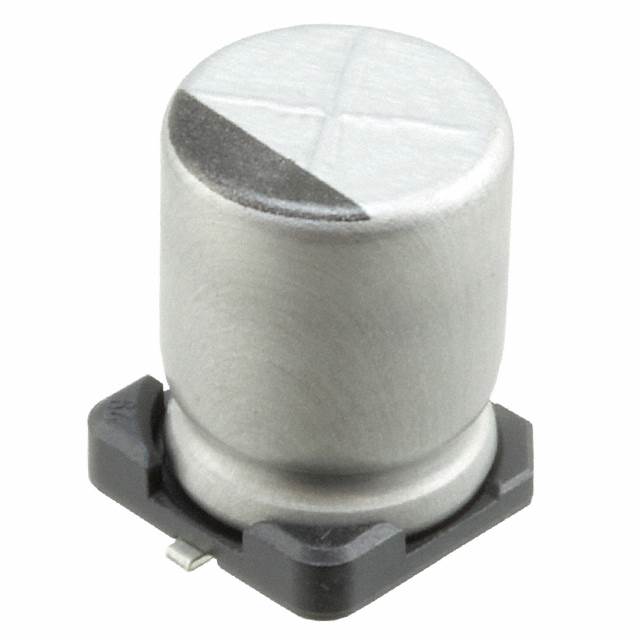

NICHICON 铝电解电容 UCD1H101MNL1GS

UCD1H101MNL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电力电子、工业控制和消费电子领域的电子元件。该电容器以其高容量和可靠性著称,能够满足多种电路设计的需求。它具有极高的额定电压范围(6.3至100伏)和额定电容范围(1至3300微法),适用于电源滤波、信号耦合以及储能等多种应用场景。

    技术参数


    以下是该铝电解电容器的主要技术参数:
    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1μF 至 3300μF
    - 容量公差:±20%(在120Hz,20°C条件下)
    - 泄漏电流:施加额定电压2分钟后,在20°C下不超过0.01CV或3µA(取较大值)
    - 低温度稳定性:符合JIS C 5101-4条款4.1的要求
    - 耐久性:在105°C环境下无负载储存1000小时后,再进行电压处理,符合上述耐久性特性规定
    - 焊接耐热性:在250°C热板上保持30秒,取出后恢复到20°C时仍满足相应特性要求

    产品特点和优势


    1. 宽广的工作温度范围:适应极端环境下的稳定运行。
    2. 出色的耐久性和寿命:确保长期使用中的可靠表现。
    3. 高容量密度:提供高效的能量存储能力。
    4. 优良的阻抗特性:在高频段具有较低的阻抗值,适合高频应用场合。
    5. 多样化规格选择:提供从φ4至φ18不同尺寸的选择,以满足不同的设计需求。

    应用案例和使用建议


    - 开关电源设计:用于储能和滤波,提高系统效率。
    - 音频放大器:作为耦合电容,减少失真并改善音质。
    - 不间断电源(UPS):为备用能源提供临时供电保障。

    使用建议:
    - 在高温环境下工作时,应适当降低工作电压以延长使用寿命。
    - 连接时需注意正负极正确连接,避免反接导致损坏。

    兼容性和支持


    本产品与市场上主流的PCB设计完全兼容,并且供应商提供了详尽的技术文档和支持服务,包括但不限于安装指南、故障排除手册等。

    常见问题与解决方案


    1. 问题:电容器出现过热现象。
    解决办法:检查电路设计是否合理,确保散热良好;必要时更换更高耐温等级的产品。
    2. 问题:长时间使用后性能下降。
    解决办法:定期检测电容器参数,及时替换老化部件。

    总结和推荐


    综上所述,这款铝电解电容器凭借其卓越的技术指标、广泛的应用领域及良好的市场口碑,成为众多工程师的理想选择。我们强烈推荐此款产品给需要高性能电容解决方案的所有用户。无论是在严苛的工作环境中还是日常应用中,它都能表现出色,满足您的需求。

UCD1H101MNL1GS参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 50mΩ
工作寿命 5000h@ 105°C
纹波电流 175mA@ 120Hz,350mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

UCD1H101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD1H101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD1H101MNL1GS UCD1H101MNL1GS数据手册

UCD1H101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.687
10+ ¥ 1.4611
30+ ¥ 1.3107
100+ ¥ 1.1884
500+ ¥ 1.0869
1000+ ¥ 0.9758
库存: 7236
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.68
