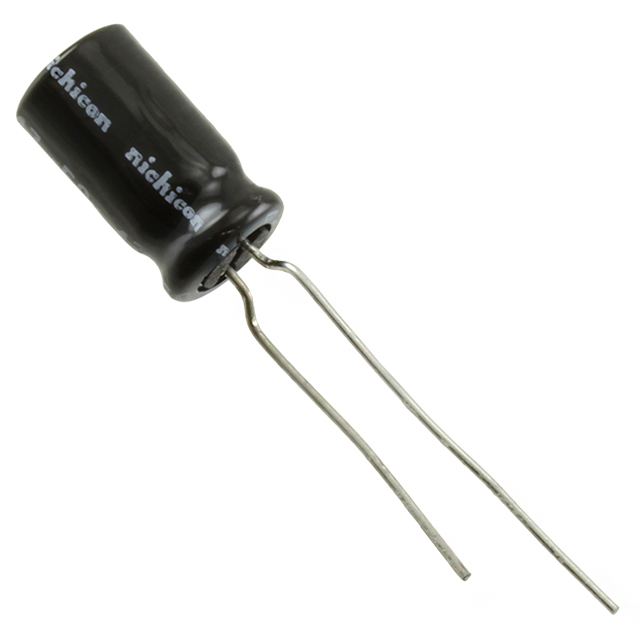

UVZ1V101MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 1000h@ 105°C 150mA@ 120Hz,225mA@ 10kHz 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 11M-UVZ1V101MED
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UVZ1V101MED

UVZ1V101MED概述

    铝电解电容器产品手册

    1. 产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电源滤波、耦合、旁路及信号耦合等领域。本手册介绍的产品型号为UVZ,属于宽温范围型铝电解电容器。它的主要功能是提供稳定且高效的电能存储与释放能力,特别适用于需要高可靠性和高温度稳定性的应用场景。

    2. 技术参数


    - 温度范围:-55°C至+105°C(部分型号)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至33000μF
    - 容差:±20%
    - 泄漏电流:在额定电压条件下,泄漏电流不超过0.03CV或4μA(以较大值为准)
    - 损耗角正切(tanδ):最大值随电压变化而变化
    - 耐久性:在105°C环境下存放1000小时后恢复至20°C,仍符合规定的耐久性标准
    - 阻抗比(ZT/Z20):见下表
    | 额定电压(V) | 阻抗比(ZT/Z20) |

    | 6.3 | 5 |
    | 10 | 10 |
    | 16 | 4 |
    | 25 | 3 |
    | 35 | 2 |
    | 50 | 2 |
    | 63 | 2 |
    | 100 | 2 |
    | 160至200 | 3 |
    | 250至350 | 4 |
    | 400 | 6 |
    | 450 | 15 |

    3. 产品特点和优势


    - 高纹波电流能力:能够承受高纹波电流,适合恶劣的工业环境。
    - 高可靠性:通过严格的质量控制和测试,确保长期运行的稳定性。
    - 宽温度范围:能够在极端温度下正常工作,适用于各种严苛的应用环境。
    - 无铅材料:采用环保材料制造,符合RoHS指令。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制设备:用于电源滤波和稳压电路。
    - 通信设备:用于信号耦合和电源管理。
    - 汽车电子:用于电池管理和电压调节。
    使用建议:
    - 在高温环境下使用时,应特别注意散热设计,避免因过热导致的损坏。
    - 对于大容量电容,应定期进行电容值和损耗角的测量,确保其性能符合要求。

    5. 兼容性和支持


    - 兼容性:该产品具有多种封装尺寸,可与不同类型的电子设备兼容。
    - 支持和服务:厂家提供详细的技术支持文档和售后服务,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:电容器在低温环境下失效。
    解决方案:检查电路中的其他组件是否正常,确保温度补偿措施得当。
    - 问题2:电容器出现过热现象。
    解决方案:增加散热片或改善散热路径,确保电容器的工作温度保持在安全范围内。
    - 问题3:电容器的容量发生变化。
    解决方案:更换新的电容器,确保其容量和规格符合要求。

    7. 总结和推荐


    该铝电解电容器UVZ具有高可靠性、宽温度范围和高纹波电流承受能力等显著优点,适用于各种严苛的工业和汽车电子应用。我们强烈推荐此款产品,特别是对于需要高可靠性和良好温度稳定性的应用场景。

UVZ1V101MED参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 150mA@ 120Hz,225mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVZ1V101MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1V101MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1V101MED UVZ1V101MED数据手册

UVZ1V101MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
