GYC1J220MCQ1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 63V ±20% 80mΩ 2000h@ 135°C 1.3A@ 100kHz,195mA@ 120Hz 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 3296822
供应商: 海外现货
标准整包数: 1

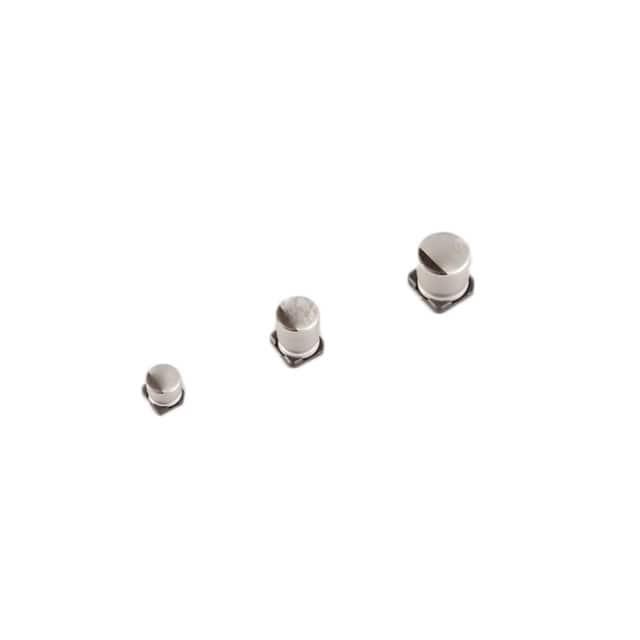

NICHICON 铝电解电容 GYC1J220MCQ1GS

GYC1J220MCQ1GS概述

    高导电聚合物混合铝电解电容器

    产品简介


    本产品为高导电聚合物混合铝电解电容器(Conductive Polymer Hybrid Aluminum Electrolytic Capacitors),属于电容器的一种。这类电容器具备高可靠性、低等效串联电阻(ESR)、高纹波电流能力等特点。它们主要用于汽车、工业控制、通信设备等多个领域,尤其适合需要高性能电容器的应用场合。

    技术参数


    - 温度范围:-55°C 到 +135°C
    - 额定电压范围:25V 至 63V
    - 额定电容范围:10μF 至 330μF
    - 容差:±20%
    - 漏电流:在 120Hz 和 20°C 条件下,2 分钟后额定电压下的漏电流不超过 0.01CV(μA)
    - ESR:在 100kHz 和 20°C 条件下,ESR 不超过指定值
    - 振动抗性:符合标准要求
    - 尺寸:不同型号的尺寸请参考具体规格表

    产品特点和优势


    1. 高可靠性:能够在极端条件下长时间稳定工作,使用寿命可达 2000 至 4000 小时。
    2. 低等效串联电阻(ESR):减少内部发热,提高效率。
    3. 高纹波电流能力:适用于需要较高纹波电流的应用场合。
    4. 环保合规:符合RoHS指令及欧盟最新的RoHS 2015/863修订案。
    5. AEC-Q200认证:适用于汽车应用。

    应用案例和使用建议


    这些电容器广泛应用于车载电子设备、工业自动化控制系统、电源管理和通信设备等。对于需要高可靠性、低损耗和良好散热性能的应用场景,这些电容器是非常理想的选择。
    使用建议:
    1. 在高温环境下,需要特别注意电容器的工作温度,确保其不超过额定温度范围。
    2. 在高湿度环境中使用时,应采取适当的防潮措施。
    3. 安装时尽量避免震动和机械冲击,以保证长期可靠运行。

    兼容性和支持


    - 兼容性:可以与其他电子元器件良好兼容,适用于多种电路设计。
    - 支持:制造商提供详细的技术支持和售后服务,包括规格咨询、使用指导和技术培训。

    常见问题与解决方案


    1. 问题:如何确认电容器是否过热?
    - 解决方案:通过监测电容器表面温度来判断,一般不应超过 135°C。
    2. 问题:如何判断电容器是否达到寿命极限?
    - 解决方案:定期进行容量测试,如果发现电容值变化超过±30%,则可能接近寿命极限。
    3. 问题:如何处理电容器漏电流异常增大的情况?
    - 解决方案:检查电路中的其他部件是否有异常,或者重新焊接电容器。

    总结和推荐


    该款高导电聚合物混合铝电解电容器凭借其高可靠性、低ESR和优异的耐久性,在许多关键应用中表现出色。特别是在需要高可靠性和高稳定性的应用场景中,这些电容器具有显著的优势。总体来说,这是一款值得推荐的产品,无论是工业应用还是汽车电子产品中都值得考虑使用。

GYC1J220MCQ1GS参数

参数
电容值 22μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 80mΩ
纹波电流 1.3A@ 100kHz,195mA@ 120Hz
工作寿命 2000h@ 135°C
长*宽*高 6.6mm*6.6mm*8mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYC1J220MCQ1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYC1J220MCQ1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYC1J220MCQ1GS GYC1J220MCQ1GS数据手册

GYC1J220MCQ1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
