PCR1J101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 24mΩ 4000h@ 125°C 3A@ 100 kHz 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: 31M-PCR1J101MCL1GS
供应商: 云汉优选
标准整包数: 1

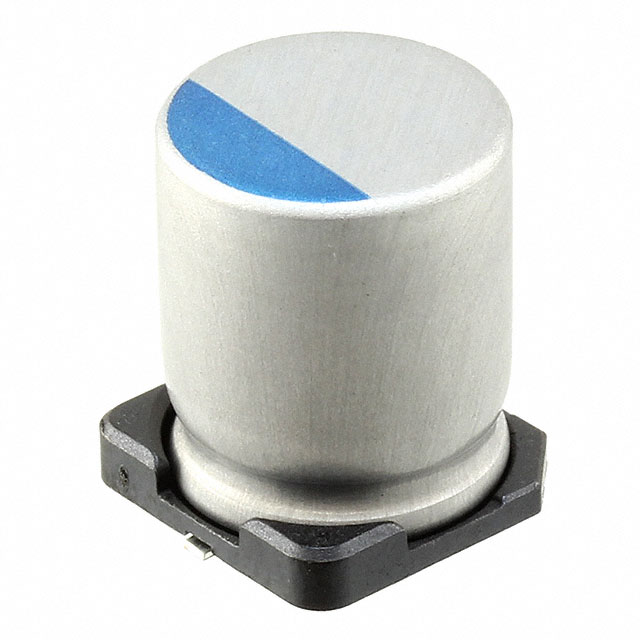

NICHICON 铝电解电容 PCR1J101MCL1GS

PCR1J101MCL1GS概述

    高可靠性高电压导电聚合物铝固体电解电容器

    产品简介


    导电聚合物铝固体电解电容器是一种先进的电子元器件,特别适用于高可靠性的应用需求。这类电容器主要功能是提供低等效串联电阻(ESR)、高纹波电流承载能力和长寿命特性。它们广泛应用于各种电源转换、滤波和储能场合,尤其在高可靠性要求和极端工作条件下的应用领域表现出色。

    技术参数


    - 温度范围:-55°C至+125°C
    - 额定电压范围:16V至80V
    - 额定电容范围:22µF至1000µF
    - 电容公差:±20%
    - 损耗角正切(tan δ):在120Hz、20°C时不超过指定值
    - ESR(等效串联电阻):在100kHz、20°C时不超过指定值
    - 漏电流:在施加额定电压2分钟后不超过0.03CV或3µA,以较大者为准
    - 长期耐久性:在125°C下可承受4000小时的额定电压
    - 无铅回流焊接条件:峰值温度260°C
    - 符合RoHS标准:2011/65/EU, (EU)2015/863
    - 工作环境:能够在极端温度条件下工作(例如-40°C)

    产品特点和优势


    这款导电聚合物铝固体电解电容器具有以下几个显著特点和优势:
    1. 高可靠性:能够在高达80V的电压下工作,并且能够在高温下稳定运行。
    2. 低ESR和高纹波电流承载能力:相比传统电容器,其低ESR特性和高纹波电流能力使其非常适合用于高频电路。
    3. 长寿命:可在125°C条件下连续工作4000小时,确保了极高的使用寿命。
    4. 兼容无铅回流焊接:采用无铅材料,符合现代环保要求。
    5. 符合RoHS标准:确保产品安全,对人体和环境友好。

    应用案例和使用建议


    这款电容器因其卓越的性能被广泛应用于电源管理模块、逆变器、工业控制设备等领域。例如,在高频电源滤波器中,它可以显著减少纹波电流的影响,提高系统稳定性。在使用过程中,需要注意选择合适的电压等级和电容容量,以确保电容器能够正常工作并达到最佳效果。另外,在极端环境下使用时,要特别注意环境温度和湿度对电容器性能的影响。

    兼容性和支持


    该产品支持多种封装尺寸和配置,具体细节请参阅相关文档。制造商提供了详细的技术支持和售后服务,以帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:电容器的ESR会随着温度变化而变化吗?
    - 答:是的,ESR会随温度变化。例如,在-40°C时的ESR将比在室温下更高。建议在低温环境中使用时选择适合的电容型号。
    2. 问:如何确定电容器的泄漏电流?
    - 答:可以通过施加直流额定电压持续120分钟进行测试。如果仍有疑问,建议联系技术支持部门。
    3. 问:电容器在长时间使用后会出现什么变化?
    - 答:长时间使用后,电容器可能会出现轻微的电容变化和ESR增加,但这些变化都在允许范围内。

    总结和推荐


    综上所述,这款导电聚合物铝固体电解电容器以其高可靠性、低ESR、长寿命等特性在众多应用场合中表现出色。它非常适合需要高性能和长寿命的电源管理系统。强烈推荐给需要高可靠性、严苛工作环境下的电子设备制造商和技术人员。

PCR1J101MCL1GS参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 24mΩ
工作寿命 4000h@ 125°C
纹波电流 3A@ 100 kHz
长*宽*高 10.3mm*10.3mm*12.7mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PCR1J101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1J101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1J101MCL1GS PCR1J101MCL1GS数据手册

PCR1J101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
