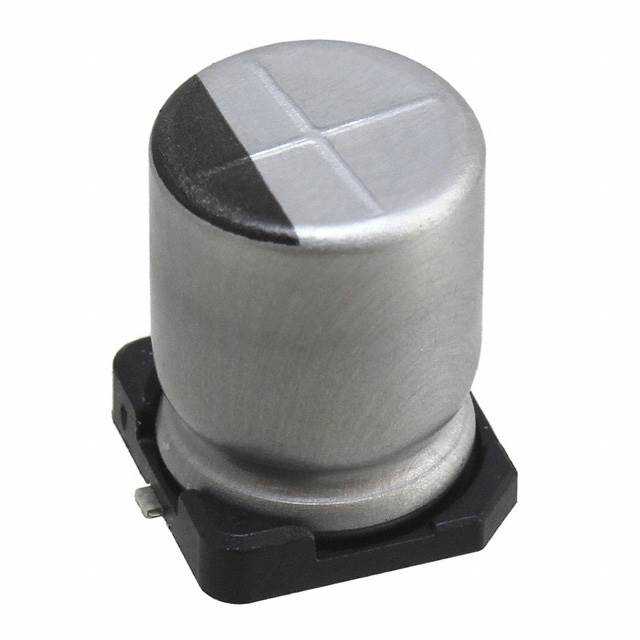

UCW0J471MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 6.3V ±20% 7000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: D-UCW0J471MNL1GS
供应商: Future
标准整包数: 500
NICHICON 铝电解电容 UCW0J471MNL1GS

UCW0J471MNL1GS概述

    铝电解电容器 ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J

    1. 产品简介


    铝电解电容器是一种广泛应用于电源电路、滤波电路及高频电路中的被动电子元器件。CAT.8100J 系列铝电解电容器以其低阻抗、长寿命和优异的性能在工业电子、消费电子及汽车电子等领域受到高度认可。该系列产品具备多种额定电压和电容值选择,满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 值 |

    | 类别温度范围 | -25°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 10µF 至 470µF |
    | 电容容差 | ±20%(120Hz,20°C) |
    | 漏电流 | ≤0.01CV 或 3µA |
    | 损耗角正切(tanδ) | 视具体型号 |
    | 耐久性 | 7000小时@105°C |
    | 额定纹波电流(105°C) | 视具体型号 |
    | 焊接热稳定性 | 能承受250°C热板30秒 |

    3. 产品特点和优势


    - 长寿命保障:在105°C条件下提供长达7000小时的使用寿命,适合恶劣的工作环境。
    - 低阻抗设计:工作温度范围广,可达+105°C,保证稳定的电学性能。
    - 环保合规:符合RoHS指令以及欧盟相关法规要求,实现绿色环保生产。
    - 自动贴片适用:采用适合自动化装配的载体带设计,提升生产效率。
    - 卓越品质:通过AEC-Q200认证,确保高标准质量控制。

    4. 应用案例和使用建议


    CAT.8100J系列铝电解电容器被广泛用于各种电力转换和滤波电路中,例如开关电源、变频器和直流母线电容等场景。对于需要高可靠性且环境复杂的场合(如车载充电系统),推荐使用更高额定电压和更长寿命的产品。建议在安装时注意正负极方向,并合理布局以避免热聚集。

    5. 兼容性和支持


    本系列产品与大多数主流自动化生产设备兼容,并提供详细的贴装规格和焊点设计指南。如有特殊需求,可联系厂商获取技术支持或定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容值降低 | 检查安装方向是否正确,重新安装。 |
    | 漏电流过大 | 确保焊接温度不超出规定范围。 |
    | 纹波电流超出限制 | 减小工作负载或更换更大容量型号。 |

    7. 总结和推荐


    总体而言,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 系列铝电解电容器凭借其卓越的技术指标、广泛的适用性和可靠的品质,在众多行业中表现出色。特别适合对电容寿命、阻抗和稳定性要求较高的应用场合。因此,强烈推荐这一系列产品作为高性能电子元器件的首选。
    最终结论:推荐使用!

UCW0J471MNL1GS参数

参数
电容值 470μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,600mA@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCW0J471MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCW0J471MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCW0J471MNL1GS UCW0J471MNL1GS数据手册

UCW0J471MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1961 ¥ 1.6714
1500+ $ 0.1898 ¥ 1.6325
2500+ $ 0.187 ¥ 1.6228
5000+ $ 0.1804 ¥ 1.566
10000+ $ 0.1739 ¥ 1.4965
库存: 500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 835.7
