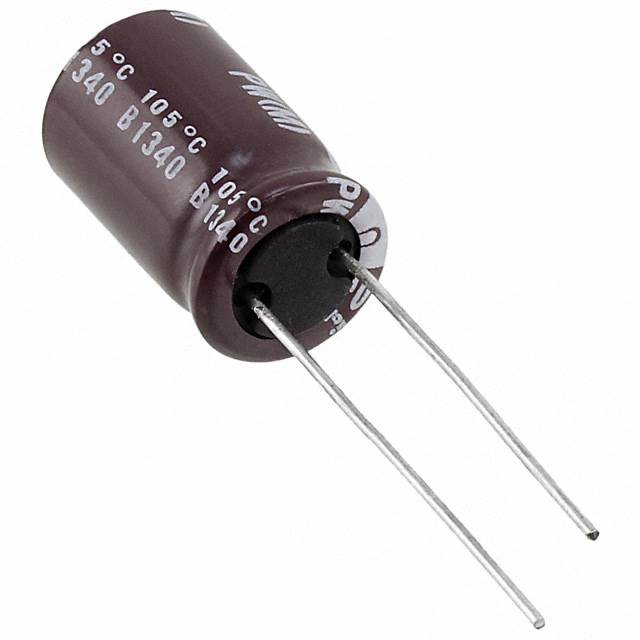

UPW1E471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 5000h@ 105°C 1.05A@ 100 kHz,787.5mA@ 120Hz 通孔安装 10mm*16mm*16.5mm
供应商型号: UA-UPW1E471MPD1TD
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UPW1E471MPD1TD

UPW1E471MPD1TD概述

    铝电解电容器——UPW系列

    一、产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电源转换、滤波、信号耦合等领域。UPW系列电容器为径向引线型,以其低阻抗、高可靠性而著称,特别适用于开关电源和其他高要求的电子系统。相较于传统型号(如UPM),UPW具备更小的体积和更低的阻抗,能够在长时间运行条件下稳定工作(可达2000至8000小时)。

    二、技术参数


    UPW系列电容器的技术规格如下:
    - 额定电压范围: 6.3V至450V
    - 额定容值范围: 0.47μF至15000μF
    - 容差: ±20%
    - 工作温度范围: –55°C至+105°C(6.3V至100V),–40°C至+105°C(160V至450V),–25°C至+105°C(450V)
    - 漏电流: 额定电压1分钟内应用,在20°C时,漏电流不超过0.03CV或4μA,取较高者。
    - 损耗角正切(tan δ): 最大值见下表
    - 耐久性: 在施加直流偏置和额定纹波电流8000小时后(φD=4, 5和6.3时为2000小时,φD=8时为3000小时,φD=10时为5000小时,φD=12.5时为7000小时,φD=16时为9000小时),恢复到20°C后,峰值电压不超过额定电压。
    | 额定电压(V) | tan δ的最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    三、产品特点和优势


    UPW系列铝电解电容器具有以下特点和优势:
    - 低阻抗: 具有更低的阻抗,比UPM系列更为显著。
    - 高可靠性: 能承受长期的工作负荷,提高系统整体稳定性。
    - 宽温范围: 能够适应各种恶劣的工作环境。
    - 兼容RoHS标准: 符合环保标准,适合全球市场。
    - 长期耐用: 达到AEC-Q200标准,适用于汽车电子等领域。

    四、应用案例和使用建议


    UPW系列电容器广泛应用于以下场景:
    - 开关电源: 用于滤波、平滑输出电压。
    - 通讯设备: 保证电路稳定性和电磁兼容性。
    - 汽车电子: 车载电源管理系统中的重要组件。
    使用建议:在选择电容器时,考虑其额定电压和容值是否符合具体电路的需求。另外,在高温环境下工作的设备,应当选用更高额定电压的产品,以确保其可靠运行。

    五、兼容性和支持


    UPW系列电容器与其他电子元器件具有良好的兼容性,可与市场上主流的电子设备匹配。厂商提供全面的支持服务,包括技术咨询、维修和更换等。

    六、常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题: 安装过程中发现引脚无法正常插入PCB板孔。
    - 解决方案: 检查电容器尺寸是否正确,确保引脚与PCB设计相匹配。

    - 问题: 工作一段时间后发现电容器发热严重。
    - 解决方案: 确认安装位置是否通风良好,必要时采用散热措施。
    - 问题: 长时间运行后,电容器性能有所下降。
    - 解决方案: 检查周围环境条件是否超出了电容器的工作温度范围,避免过热。

    七、总结和推荐


    UPW系列铝电解电容器凭借其低阻抗、高可靠性、宽温范围等优点,成为电子设备中的关键部件。无论是对于普通消费电子产品还是对温度要求严格的工业应用,UPW都是理想的选择。综合考虑性能和性价比,我们强烈推荐使用该系列产品。
    希望以上内容能帮助您更好地了解和使用UPW系列电容器。如需进一步技术支持,请联系我们的客服团队。

UPW1E471MPD1TD参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.05A@ 100 kHz,787.5mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10mm*16mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPW1E471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1E471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1E471MPD1TD UPW1E471MPD1TD数据手册

UPW1E471MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
577+ $ 0.1813 ¥ 1.5189
1353+ $ 0.1713 ¥ 1.4351
3690+ $ 0.1563 ¥ 1.3094
68000+ $ 0.1263 ¥ 1.058
库存: 120400
起订量: 690 增量: 1
交货地:
最小起订量为:577
合计: ¥ 876.4
