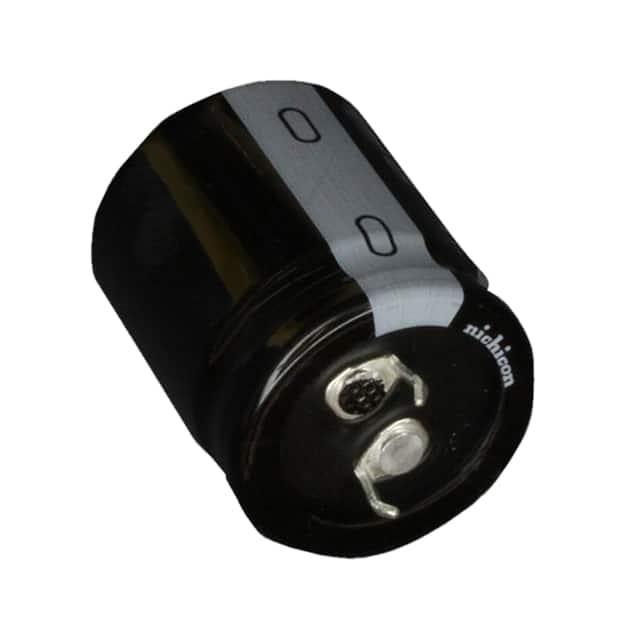

LGW2D102MELA45

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 200V ±20% 3000h@ 105°C 3.45A@ 120Hz,5.175A@ 50kHz 卡入式安装,通孔安装 25mm*45mm*45mm
供应商型号: LGW2D102MELA45
供应商: nichicon
标准整包数: 250
NICHICON 铝电解电容 LGW2D102MELA45

LGW2D102MELA45概述

    # ALUMINUM ELECTROLYTIC CAPACITORS 技术手册解析

    1. 产品简介


    基本介绍
    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)是电容行业中广泛应用的被动元件之一,以其高容量、低成本和体积小等特点著称。这类电容器在交流滤波、整流、耦合及储能等领域发挥着重要作用。
    主要功能与应用领域
    - 主要功能:提供存储电能、滤波、稳定电压等功能。
    - 应用领域:广泛应用于电源管理、工业控制、照明系统、家用电器以及消费类电子产品。

    2. 技术参数


    以下是电容器的关键技术参数摘要:
    | 参数名称 | 描述 |

    | 额定电压范围 | 200V 至 450V |
    | 额定电容范围 | 82µF 至 2200µF |
    | 容量公差 | ±20%(标准值为 120µF) |
    | 损耗角正切(tan δ) | ≤0.15(400V至450V),≤0.20(450V以上) |
    | 瞬时漏电流 | ≤初始指定值 |
    | 温度适应性 | 工作温度范围:–25°C 至 +105°C |
    | 耐久性 | 在额定电压与纹波电流条件下承受3000小时测试 |
    | 符合RoHS规范 | 遵守欧盟RoHS指令2011/65/EU及补充法规(EU)2015/863 |

    3. 产品特点和优势


    独特功能
    - 高纹波电流能力:优异的热稳定性确保在高频下仍能保持高性能。
    - 长期使用寿命:通过严苛的高温测试验证,保证长寿命。
    - 环保设计:符合RoHS标准,满足绿色环保要求。
    市场竞争力
    该系列产品具有出色的性价比,在工业和消费级市场中表现出强大的竞争力,尤其适合需要大容量、稳定性的应用场景。

    4. 应用案例和使用建议


    应用案例
    - 电源电路:用于开关电源中滤波和储能。
    - 音频放大器:提供低失真和高动态响应。
    - 逆变器:在光伏逆变器中进行能量储存和输出稳定。
    使用建议
    - 确保安装环境的温度在允许范围内以避免性能下降。
    - 注意电容器的工作电压不要超过额定值,以免损坏。
    - 结合电路需求选择合适的型号,比如根据额定电压和电容值进行匹配。

    5. 兼容性和支持


    兼容性
    该系列电容器可与多种电路设计兼容,特别适合用于不同类型的插件终端(Snap-in Terminal Type)。若需特殊引脚配置,可根据客户需求定制。
    厂商支持
    厂商提供详尽的技术文档和支持服务,包括用户指南、样品申请和技术咨询等,帮助客户高效部署。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 瞬时漏电流超标 | 检查接线是否正确并重新焊接 |
    | 容量变化超出预期 | 更换新批次产品或调整工作温度 |
    | 设备启动后异常发热 | 确认散热条件并增加外部风扇辅助 |

    7. 总结和推荐


    综合评估
    ALUMINUM ELECTROLYTIC CAPACITORS系列在稳定性、可靠性及性价比方面表现出色,其技术参数和应用场景覆盖广泛,非常适合需要高性能电容的应用场合。
    推荐结论
    强烈推荐该系列电容器给那些寻求经济实惠且性能可靠的电容器解决方案的用户。无论是工业设备还是日常消费品,这款产品都能满足大多数需求。

LGW2D102MELA45参数

参数
电容值 1mF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 3.45A@ 120Hz,5.175A@ 50kHz
工作寿命 3000h@ 105°C
长*宽*高 25mm*45mm*45mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGW2D102MELA45厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGW2D102MELA45数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGW2D102MELA45 LGW2D102MELA45数据手册

LGW2D102MELA45封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 28.2447
1250+ ¥ 27.0167
2500+ ¥ 25.7887
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 7061.17
