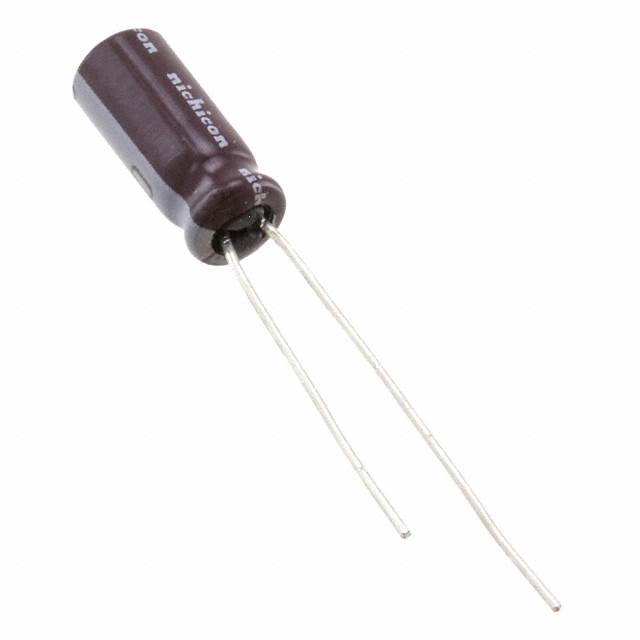

UPW1H100MDD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 2000h@ 105°C 36mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 1818635
供应商: element14
标准整包数: 1
NICHICON 铝电解电容 UPW1H100MDD1TD

UPW1H100MDD1TD概述

    铝电解电容器:UPW系列产品综述

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是电子工程中最常见的被动组件之一,广泛应用于各种电子电路中,特别是在电源管理、信号耦合、滤波和旁路应用中表现出色。本文介绍的UPW系列铝电解电容器具有小型化、低阻抗、高可靠性的特点,专为开关电源设计,适用于各种开关电源电路和高频应用。

    技术参数


    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.47μF 至 15000μF
    - 电容容差:±20%(120Hz,20°C)
    - 损耗角正切(tan δ):参见表格
    - 漏电流:根据公式计算
    - 最大纹波电流频率系数:参见频率系数表
    - 工作温度范围:–55°C 到 +105°C(具体根据电压和型号不同而异)

    产品特点和优势


    1. 小型化设计:UPW系列电容器相较于UPM系列更小,更适合紧凑型电路设计。
    2. 低阻抗:在多种频率下表现出较低的阻抗,适用于高频应用。
    3. 高可靠性:耐久测试可达2000小时至8000小时,确保长期稳定运行。
    4. 符合RoHS标准:环保设计,满足RoHS指令要求。
    5. AEC-Q200认证:适用于汽车和工业应用,保证产品质量和可靠性。

    应用案例和使用建议


    - 开关电源:UPW系列电容器非常适合开关电源中的输出滤波、稳压和退藕应用,确保稳定的电压输出。
    - 高频电路:在高频电路中,低阻抗和高可靠性使得UPW系列成为理想选择。
    - 节能应用:小型化设计有助于减少电路板空间,提高能效。
    使用建议:
    - 在设计电路时,应根据具体需求选择合适的额定电压和电容值,避免因过压或过载导致损坏。
    - 注意电容器的安装方向,确保正确连接极性,以延长使用寿命。
    - 考虑到散热问题,尤其是在高功率应用中,应确保良好的热管理。

    兼容性和支持


    - 兼容性:UPW系列电容器可以与其他标准电子元件无缝集成,适用于大多数开关电源和其他高频电路。
    - 支持服务:制造商提供全面的技术支持和维护服务,包括详细的规格文档和技术咨询服务。

    常见问题与解决方案


    - Q: 如何判断电容器是否损坏?
    - A: 观察电容器表面是否有膨胀、漏液或变色现象。也可以使用万用表测量其阻抗和电容值,检查是否超出正常范围。

    - Q: 如何进行正确的安装?
    - A: 确保电容器正负极连接正确,遵循电路设计要求。必要时使用散热片以防止过热。

    总结和推荐


    UPW系列铝电解电容器以其小型化、低阻抗、高可靠性和符合环保标准的特点,成为开关电源和高频电路的理想选择。它在多种应用场合表现出色,值得推荐给需要高性能、高可靠性的电子工程师和设计师。通过合理的设计和使用建议,可以充分发挥其潜力,提升整体电路性能。

UPW1H100MDD1TD参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 36mA@ 120Hz
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1H100MDD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
