QXK2G224KTPTZH

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 220nF ±10% 聚酯,金属化 400V 200V 通孔安装 20.5mm*7.7mm*13.9mm
供应商型号: 647-QXK2G224KTPTZH
供应商: Mouser
标准整包数: 1

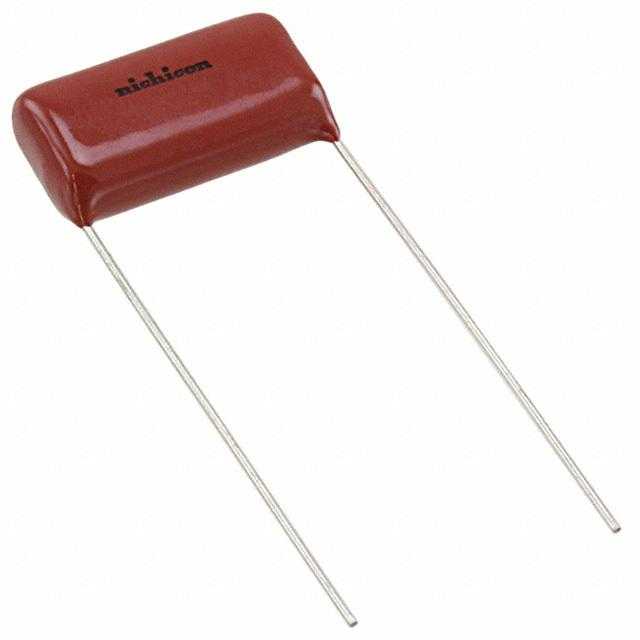

NICHICON 薄膜电容 QXK2G224KTPTZH

QXK2G224KTPTZH概述

    # 电子元器件产品技术手册:聚酯薄膜电容器

    产品简介


    聚酯薄膜电容器(PLASTIC FILM CAPACITORS)是一种高性能的电子元件,特别适用于高频电路。这种电容器采用聚酯薄膜作为介质材料,经过真空镀膜金属化处理,具有自修复能力和非感性结构。产品采用双层涂层工艺,内层为液态环氧树脂涂覆,外层为阻燃型环氧树脂,能有效抵抗湿气侵蚀。其紧凑的设计和宽广的电容范围使得其适合应用于交流电压和大电流流动的场合。
    主要功能与应用领域
    - 主要功能:滤波、直流隔离、耦合等
    - 应用领域:一般通信设备、电机启动、充电/放电、照明、噪声抑制等AC电路

    技术参数


    规格及电气特性
    - 额定温度范围:–40°C 至 +105°C(标称温度:85°C)
    - 额定电压(UR):250VDC、400VDC、630VDC
    - 额定电容范围:0.01µF 至 3.3µF
    - 额定电容容差:±5%(J),±10%(K)
    - 介电损耗角正切值:≤0.8%(在1kHz、20°C条件下)
    - 绝缘电阻:C ≤ 0.33µF 时≥9000 MΩ,C > 0.33µF 时≥3000 MΩ·F
    - 耐压强度:
    - 极间:额定电压的175%,1至5秒
    - 极间与覆盖层之间:额定电压的200%,1至5秒
    - 封装方式:阻燃环氧树脂
    物理特性
    - 尺寸:长度:10.0mm~27.5mm;直径:10.0mm~27.5mm
    - 焊锡处理:引线端部最大厚度为1mm,以确保在PCB组装过程中的最佳性能

    产品特点和优势


    独特功能和优势
    - 高可靠性:采用自修复和非感性设计,提高了长期使用的稳定性和可靠性。
    - 卓越性能:在高频电路中表现出色,能够承受较大的交流电压和电流。
    - 环境适应性强:具备良好的湿度抵抗能力,能够在较宽的温度范围内工作。
    - 紧凑设计:体积小巧,易于集成于各种电路板中。
    应用中的重要性和市场竞争力
    聚酯薄膜电容器因其出色的电气特性和环境适应性,在通信、电机控制等领域得到了广泛应用。由于其具备良好的自修复能力,能够在一定程度上延长使用寿命,从而降低整体系统维护成本,提升了其在市场上的竞争力。

    应用案例和使用建议


    实际应用场景分析
    该电容器广泛用于过滤噪声、直流隔离、耦合、电机启动等场景。例如,在通信设备中,它可以用作滤波器来消除高频干扰;在电机控制电路中,它可用于启动时的瞬态电流管理。
    使用建议
    - 在高频电路中使用时,请参考手册第384页和第387页的有效电压、电流和有效VA值。
    - 避免在跨线电路中直接使用该产品,以防止过载和损坏。
    - 定期检查电路中的湿度和温度条件,确保工作环境符合要求。

    兼容性和支持


    与其他电子元器件的兼容性
    该电容器具有较强的兼容性,可以与各种类型的电子元件和设备一起使用。具体的应用请咨询制造商。
    厂商提供的支持和维护
    生产厂家提供详细的技术支持和售后服务,包括产品规格说明、安装指南、故障排查等。

    常见问题与解决方案


    用户可能遇到的问题及其解决方法
    - 问题1:产品在高频电路中无法正常工作。
    - 解决办法:检查所使用的电路是否符合手册中的推荐电压和电流值,必要时更换其他型号的产品。
    - 问题2:产品在焊接过程中损坏。
    - 解决办法:确保焊锡处理符合规范,引线端部不要超过1mm厚度,以保证焊接效果。

    总结和推荐


    综合评估
    聚酯薄膜电容器以其出色的性能、可靠性和广泛的适用性在市场上脱颖而出。特别是其自修复能力和非感性设计,使其在高频应用中表现优异。此外,该产品还具备优良的湿度抵抗能力和紧凑的设计,非常适合用于现代电子设备中。
    推荐结论
    鉴于上述特性,我们强烈推荐使用聚酯薄膜电容器。无论是对性能要求极高的通信设备还是日常电机控制电路,它都能提供卓越的表现和可靠的保障。

QXK2G224KTPTZH参数

参数
电容值 220nF
容差 ±10%
介电材料 聚酯,金属化
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 400V
长*宽*高 20.5mm*7.7mm*13.9mm
安装方式 通孔安装
零件状态 在售

QXK2G224KTPTZH厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXK2G224KTPTZH数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXK2G224KTPTZH QXK2G224KTPTZH数据手册

QXK2G224KTPTZH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.702 ¥ 14.3819
10+ $ 1.1328 ¥ 9.5717
50+ $ 0.8536 ¥ 7.2129
100+ $ 0.7777 ¥ 6.5716
500+ $ 0.634 ¥ 5.357
1000+ $ 0.5908 ¥ 4.9919
2000+ $ 0.5443 ¥ 4.5995
5000+ $ 0.4998 ¥ 4.2233
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.38
