首页  >  产品百科  >  UCL0J152MNL1GS

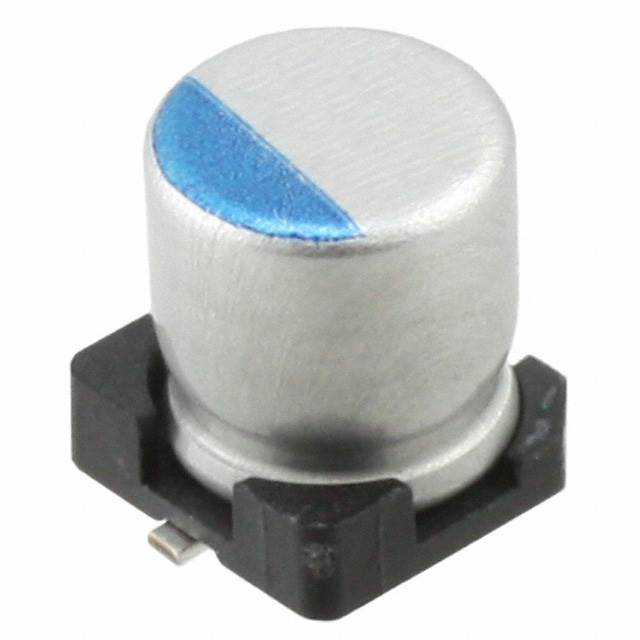

UCL0J152MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 6.3V ±20% 2000h@ 105°C 1.19A@ 100kHz,595mA@ 120Hz SMD 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 493-3895-2-ND
供应商: Digi-Key
标准整包数: 500
NICHICON 铝电解电容 UCL0J152MNL1GS

UCL0J152MNL1GS概述

    铝电解电容器(UCL系列)

    产品简介


    铝电解电容器是一种广泛应用于各类电子产品中的重要元器件。这类电容器以其高容量、稳定性好和可靠性高等特点,在电源滤波、耦合、旁路等电路设计中扮演着关键角色。本文所介绍的产品是UCL系列铝电解电容器,具有出色的电气特性和广泛的应用范围,适用于通信设备、工业控制、消费电子等多个领域。

    技术参数


    - 电压范围:6.3V至50V
    - 额定容量范围:10μF至2200μF
    - 容差:±20%
    - 漏电流:2分钟内不高于0.01CV或3μA(取两者较大值)
    - 温度范围:-55°C至+105°C
    - 测量频率:120Hz,20°C
    - 损耗角正切(tan δ):
    - 在105°C下施加额定电压2000小时后恢复至20°C时,需符合以下标准:
    - 额定电压10V时,tan δ ≤ 0.19
    - 额定电压16V时,tan δ ≤ 0.16
    - 额定电压25V时,tan δ ≤ 0.14
    - 额定电压35V时,tan δ ≤ 0.12
    - 额定电压50V时,tan δ ≤ 0.10
    - 阻抗:最高不超过初始指定值
    - 电容变化率:初始值的±10%以内
    - 引脚配置:无铅焊盘,压力释放阀
    - 外形尺寸:φD×L(毫米)

    产品特点和优势


    UCL系列铝电解电容器具备以下显著特点和优势:
    1. 高容量:额定容量范围广,最高可达2200μF,能够满足各种电路需求。
    2. 宽温范围:能够在极端环境下保持稳定性能,从-55°C到+105°C。
    3. 低损耗:损耗角正切(tan δ)低,确保了高效的能量转换。
    4. 良好的耐久性:经过高温焊接和电压处理测试,满足高可靠性的要求。
    5. 易于安装:采用标准化尺寸,方便快速集成到各种电路板中。

    应用案例和使用建议


    UCL系列铝电解电容器因其广泛的适用性和高性能,常用于以下几个典型应用场景:
    - 电源滤波:应用于开关电源、整流电路中,提高电源的稳定性和纯净度。
    - 耦合与旁路:用于信号传输中减少噪声干扰,提升信号质量。
    - 工业控制设备:如PLC控制器、电机驱动器等需要高可靠性电容器的场合。
    - 消费电子设备:如电视、音响系统、笔记本电脑等,保证电路的稳定运行。
    使用建议:
    - 环境温度管理:由于工作温度范围广,但在高温环境中仍需注意散热,以避免过热导致性能下降。
    - 布局设计:合理规划电路板上的电容器布局,保持足够的间距和走线宽度,减少寄生效应。
    - 定期检查:长时间运行的设备中,应定期检测电容器的工作状态,确保长期稳定性能。

    兼容性和支持


    - 兼容性:UCL系列铝电解电容器与多种类型的电路板和电子设备兼容,可广泛应用于不同型号的电路板。
    - 技术支持:制造商提供详尽的技术文档和客户支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    - Q: 漏电流过大
    - A: 检查是否超出额定电压或环境温度,如发现异常应及时更换或调整电路设计。
    - Q: 容量变化过大
    - A: 确认使用条件未超出规定范围,如存在问题则可能需要检查是否存在外部因素干扰或更换新品。
    - Q: 焊接不良
    - A: 确保遵循正确的焊接规范和步骤,使用合适的焊接设备,必要时可联系厂家获取更多帮助。

    总结和推荐


    总体来看,UCL系列铝电解电容器凭借其广泛的电压范围、高容量、稳定的温度适应性和优秀的可靠性,在多个应用场景中展现出色表现。无论是对于工业控制设备还是消费电子产品,都是理想的选择。因此,我强烈推荐使用UCL系列铝电解电容器来满足您对高性能电子元器件的需求。

UCL0J152MNL1GS参数

参数
电容值 1.5mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.19A@ 100kHz,595mA@ 120Hz
长*宽*高 10.3mm*10.3mm*10mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UCL0J152MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCL0J152MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCL0J152MNL1GS UCL0J152MNL1GS数据手册

UCL0J152MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4139 ¥ 3.4302
1000+ $ 0.3564 ¥ 2.9537
2500+ $ 0.3334 ¥ 2.7632
5000+ $ 0.3162 ¥ 2.6203
12500+ $ 0.2996 ¥ 2.483
25000+ $ 0.2932 ¥ 2.4297
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1715.1
直接购买
加入购物车
