PCS1C680MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 16V ±20% 30mΩ 5000h@ 105°C 2.2A@ 100kHz 贴片安装 6.6mm*6.6mm*6mm
供应商型号: N-PCS1C680MCL1GS
供应商: 云汉优选
标准整包数: 1

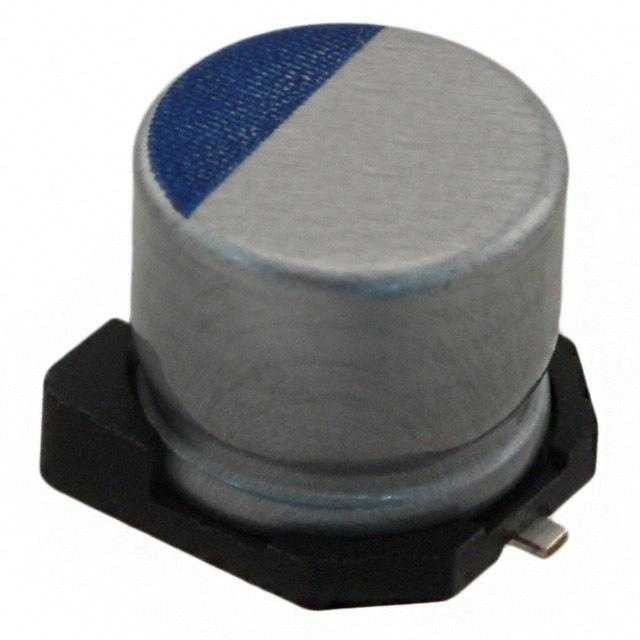

NICHICON 铝电解电容 PCS1C680MCL1GS

PCS1C680MCL1GS概述

    #

    产品简介


    CAT.8100H系列是导电聚合物铝固体电解电容器,属于PCS贴片类型,具有长寿命保障。这些电容器在各种高要求的应用中表现出色,尤其是在需要高可靠性和稳定性的场合。

    技术参数


    温度特性
    - 工作温度范围:-55°C 至 +105°C
    - 最大阻抗比:
    - 100kHz 下,Z+105°C / Z+20°C 为 1.25
    - -55°C / +20°C 为 1.25
    额定参数
    - 额定电压范围:4V 至 16V
    - 额定电容范围:22μF 至 560μF
    - 容差:± 20% (在120Hz,20°C条件下)
    性能参数
    - 损耗角正切(tan δ):不超过指定值(在120Hz,20°C)
    - 等效串联电阻(ESR):不超过指定值(在100kHz,20°C)
    - 泄漏电流:不超过指定值(在额定电压下,持续2分钟,20°C)
    长期耐久性
    - 潮湿热测试(稳态):在1000小时的60°C,90%相对湿度环境下满足规范
    - 焊接热测试:预热在150°C至200°C,时间为60秒至180秒,峰值温度不得超过230°C
    - 铅回流焊接条件:峰值温度对应于260°C
    其他特性
    - 与RoHS指令(2011/65/EU)合规
    - 符合AEC-Q200标准(详情请咨询制造商)

    产品特点和优势


    独特功能
    - 高温稳定性:在极端环境下依然保持优异的性能
    - 长寿命:通过严格的温度和湿度测试,确保长期可靠性
    - 小尺寸:提供多种尺寸选择,方便在紧凑空间内安装
    - 低ESR:显著减少功率损耗和发热,提高效率
    市场竞争力
    - 能够满足多种应用需求,包括高可靠性和高温应用
    - 高性能和稳定性的结合使其成为高端电子设备的理想选择

    应用案例和使用建议


    实际应用场景
    - 汽车电子:发动机控制系统、刹车系统等
    - 工业自动化:伺服驱动器、PLC控制器
    - 通信设备:路由器、交换机等
    - 消费电子:智能手机、平板电脑
    使用建议
    - 确保电容器表面的温度不超过230°C,以防止过热损坏
    - 在回流焊过程中使用适当的预热和冷却过程,避免热冲击
    - 使用时建议采用厂家推荐的土地尺寸和焊接条件

    兼容性和支持


    兼容性
    - 具备广泛的温度适应性,适用于多种环境
    - 可与其他电容器和电路板兼容,用于替换或升级现有设计
    支持和服务
    - 制造商提供详细的技术文档和支持服务,确保客户顺利集成到现有设计中
    - 厂商提供符合RoHS标准的产品,并符合AEC-Q200标准,确保安全可靠

    常见问题与解决方案


    问题1:电容器温度过高导致损坏
    解决方案
    - 确保电容器安装位置良好通风,避免过热
    - 使用适当的散热措施,如散热片或风扇
    问题2:焊接时电容器损坏
    解决方案
    - 遵循正确的焊接流程,控制预热时间和峰值温度
    - 使用推荐的焊接条件,避免过高的峰值温度
    问题3:容量变化超出预期
    解决方案
    - 检查电容器是否符合规定的工作环境和电压条件
    - 定期检测和校准,确保电容器在规定的容差范围内

    总结和推荐


    综合评估
    CAT.8100H系列电容器以其出色的温度稳定性和长期可靠性,非常适合于高要求的应用环境。它们的小巧尺寸和高性能特性使其成为替代传统电容器的优秀选择。
    推荐结论
    强烈推荐使用CAT.8100H系列电容器,特别是在需要高可靠性和稳定性的场合。无论是汽车电子、工业自动化还是消费电子,这种电容器都能提供卓越的性能和长久的使用寿命。

PCS1C680MCL1GS参数

参数
电容值 68μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 30mΩ
工作寿命 5000h@ 105°C
纹波电流 2.2A@ 100kHz
长*宽*高 6.6mm*6.6mm*6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售

PCS1C680MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCS1C680MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCS1C680MCL1GS PCS1C680MCL1GS数据手册

PCS1C680MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.3021 ¥ 2.5679
950+ $ 0.2822 ¥ 2.3989
3900+ $ 0.2683 ¥ 2.2802
10000+ $ 0.257 ¥ 2.1848
库存: 18000
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 1027.16
直接购买
加入购物车
