UPJ2E4R7MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 250V ±20% 5000h@ 105°C 60mA@ 120Hz,96mA@ 10kHz 通孔安装 10mm*15mm*16.5mm
供应商型号: N-UPJ2E4R7MPD1TD
供应商: 云汉优选
标准整包数: 1

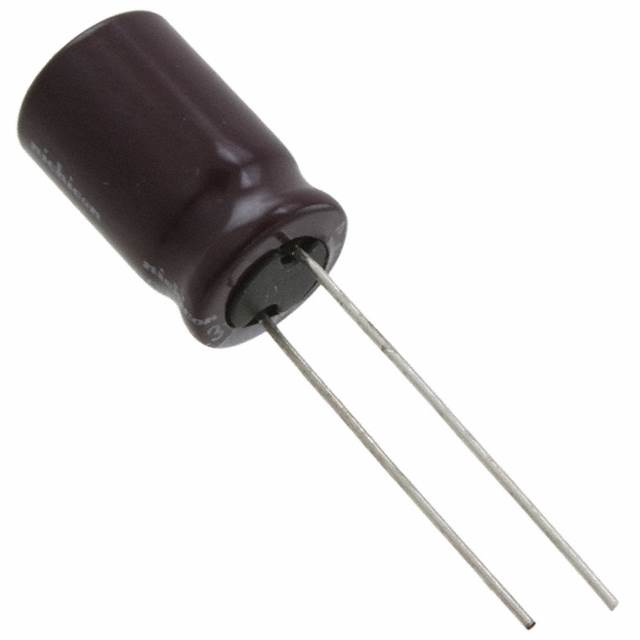

NICHICON 铝电解电容 UPJ2E4R7MPD1TD

UPJ2E4R7MPD1TD概述

    ALUMINUM ELECTROLYTIC CAPACITORS (UPJ Series)

    1. 产品简介


    类型:铝电解电容器
    主要功能:提供低阻抗和高可靠性,适用于开关电源
    应用领域:广泛应用于各种电子设备中的开关电源电路

    2. 技术参数


    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:1 µF 至 15000 µF
    - 电容容差:±20%
    - 工作温度范围:-55°C 至 +105°C (6.3V至100V),-40°C 至 +105°C (160V至400V),-25°C 至 +105°C (450V)
    - 最大漏电流:根据电容大小不同,电压范围不同,最大值可达到 3000 µA
    - 损耗角正切 (tan δ):最大值随电压不同而变化,例如 6.3V 时为 0.22
    - 阻抗比:在不同温度下的最大阻抗比详见规格表
    - 纹波电流:具体值见规格表

    3. 产品特点和优势


    - 低阻抗和高可靠性:UPJ 系列具有低阻抗特性,能够承受长时间负载,特别是在高温环境下(5000小时)表现出色。
    - 适合开关电源应用:由于其优良的电性能和高可靠性,UPJ 非常适合用作开关电源中的关键组件。
    - RoHS 符合性:符合 RoHS 和 EU 法规要求,环保无铅。

    4. 应用案例和使用建议


    - 应用案例:UPJ 系列电容器适用于多种设备中的开关电源电路,如变频器、通信设备、医疗设备等。
    - 使用建议:在选择具体型号时,应根据实际工作条件和需求选择合适的额定电压和电容值。此外,在安装过程中应注意电容器的正负极连接正确,并确保安装空间足够以避免散热不良。

    5. 兼容性和支持


    - 兼容性:UPJ 系列电容器设计兼容多种 PCB 布局,可以与多种标准元件配合使用。
    - 支持和维护:制造商提供详细的技术支持和售后保障,确保用户能够正确使用和维护这些电容器。

    6. 常见问题与解决方案


    - 问题1:电容器漏电流过高
    - 解决方法:检查电路连接是否正确,避免外部干扰和过载运行。
    - 问题2:电容器阻抗过大
    - 解决方法:确认工作电压和频率是否匹配,适当调整电路参数。
    - 问题3:电容器失效
    - 解决方法:检查电容器的工作环境温度和电压,及时更换老化的电容器。

    7. 总结和推荐


    UPJ 系列铝电解电容器以其出色的性能和可靠性在众多应用中表现出色。无论是用于开关电源还是其他高频电子设备,它们都能提供稳定的支持。因此,我强烈推荐在需要高性能电容器的应用中使用 UPJ 系列电容器。

UPJ2E4R7MPD1TD参数

参数
电容值 4.7μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 60mA@ 120Hz,96mA@ 10kHz
长*宽*高 10mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPJ2E4R7MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ2E4R7MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ2E4R7MPD1TD UPJ2E4R7MPD1TD数据手册

UPJ2E4R7MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
