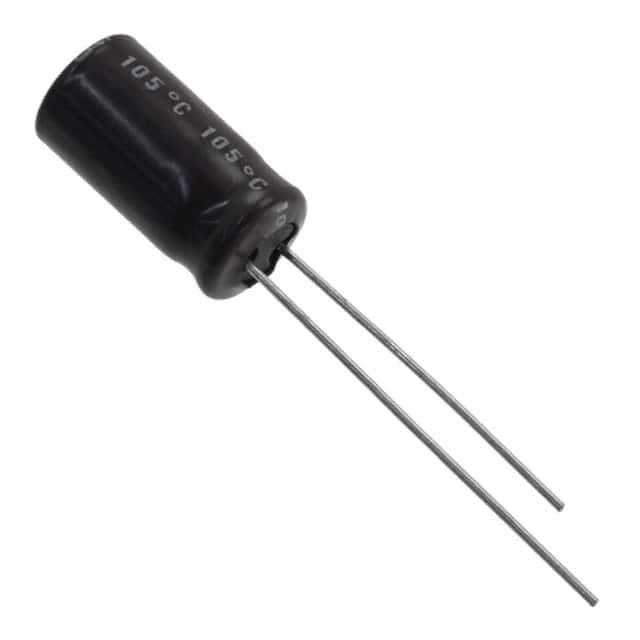

UPM1E221MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 25V ±20% 3000h@ 105°C 455mA@ 120Hz 通孔安装 8mm*15mm*16.5mm
供应商型号: 8812470
供应商: 海外现货
标准整包数: 5
NICHICON 铝电解电容 UPM1E221MPD

UPM1E221MPD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路中,如电源管理、滤波、信号耦合等。本文将介绍一款高性能铝电解电容器——型号为UPM的系列电容器。这些电容器具有高可靠性、低阻抗和宽温度范围等特性,适用于广泛的工业和消费电子应用。

    技术参数


    以下是型号为UPM的铝电解电容器的主要技术规格:
    - 额定电压范围:6.3V至450V
    - 额定电容范围:1µF至15000µF
    - 容差:±20%
    - 工作温度范围:–55°C至+105°C
    - 漏电流:根据电容值变化,具体见手册详细规格表
    - 损耗角正切(tan δ):≤0.25
    - 额定纹波电流:在不同温度下有不同的频率系数,具体参见手册表格
    - 阻抗:在20°C时的最大阻抗值,单位为Ω
    - 尺寸代码:从φD×L(mm)表示,尺寸多样以适应不同应用需求
    例如,UPM1J470MDD型号的电容器的技术参数如下:
    - 额定电压:63V
    - 额定电容:470µF
    - 案例尺寸:φD×L = 8×11.5 mm
    - 损耗角正切(tan δ):≤0.08
    - 漏电流:≤170µA
    - 最大阻抗:≤220Ω
    - 额定纹波电流:≤500mArms

    产品特点和优势


    这款UPM系列铝电解电容器具有以下几个显著的优势:
    1. 高可靠性:能够在极端条件下保持稳定的性能,尤其适用于需要长期可靠性的场合。
    2. 低阻抗:较低的ESR(等效串联电阻),能够有效减少电路中的功率损失。
    3. 宽温度范围:可以在–55°C到+105°C的温度范围内正常工作,适合恶劣环境。
    4. 防爆设计:具备压力释放机制,防止电容器内部压力过高导致爆裂。
    5. RoHS和AEC-Q200合规:符合环保和汽车应用标准,广泛应用于多个行业。

    应用案例和使用建议


    UPM系列电容器因其高性能和稳定性,在以下应用场景中表现出色:
    - 电源管理:用于直流电源中的滤波和储能。
    - 工业控制:用于电机驱动电路中。
    - 消费电子:如电视、计算机电源等。
    - 汽车电子:用于车载电子系统中,如车身控制系统和音响系统。
    使用建议:
    - 确保电容器的工作条件不超过其额定电压和温度范围。
    - 注意选择合适的电容值和电压等级,以满足电路需求。
    - 在高温环境下使用时,确保散热良好。

    兼容性和支持


    UPM系列电容器具有良好的兼容性,可以与多种电路板和连接器配合使用。制造商提供详细的产品指南和支持服务,包括:
    - 技术文档和规格表。
    - 使用手册和安装指南。
    - 客户支持和技术咨询。

    常见问题与解决方案


    根据技术手册中的常见问题及解决方案,以下是几个可能遇到的问题及其解决方法:
    - 问题:电容器漏电流过大
    - 解决方案:检查电容器是否正确安装,确认没有外部短路现象。如果电容器老化严重,考虑更换新的电容器。

    - 问题:电容器过热
    - 解决方案:确保电路中的其他部件正常工作,电容器不超载。加强散热措施,确保良好的通风。
    - 问题:电容器容量下降
    - 解决方案:检查电容器是否有物理损坏或腐蚀现象。确保使用环境中没有过度潮湿或温度过高的情况。

    总结和推荐


    总的来说,UPM系列铝电解电容器凭借其高可靠性、低阻抗、宽温度范围和卓越的性能,成为广泛应用的理想选择。无论是电源管理还是复杂电子系统,UPM电容器都能胜任并提供优异的表现。强烈推荐在需要高稳定性和长寿命的场合使用这款电容器。
    如果您有任何疑问或需要更多技术支持,可以联系我们的客户支持团队。

UPM1E221MPD参数

参数
电容值 220μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 455mA@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 8mm*15mm*16.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 散装

UPM1E221MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1E221MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1E221MPD UPM1E221MPD数据手册

UPM1E221MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
