UCS2W220MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 450V ±20% 10000h@ 105°C 365mA@ 120Hz,730mA@ 100kHz 通孔安装 16mm*20mm*21.5mm
供应商型号: UA-UCS2W220MHD
供应商: 海外现货
标准整包数: 50

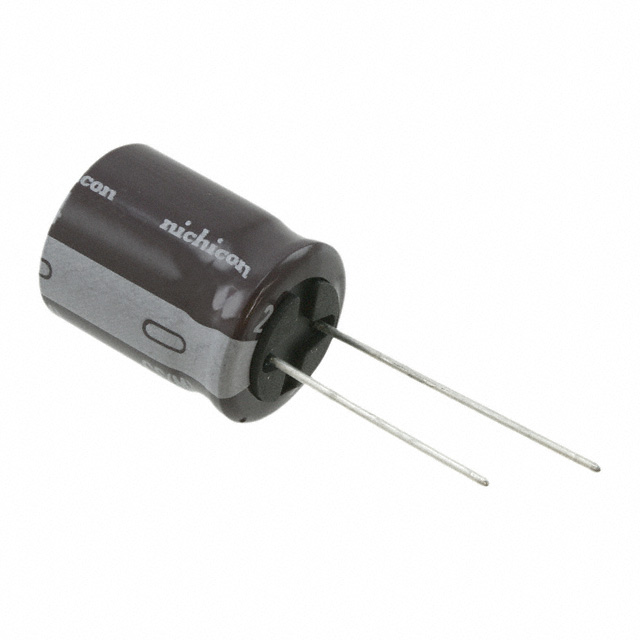

NICHICON 铝电解电容 UCS2W220MHD

UCS2W220MHD概述


    产品简介


    本产品为ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器),型号为UCS。该系列电容器专为高纹波电流和高可靠性设计,特别适用于镇流器等应用场合。UCS系列产品通过了RoHS指令(2011/65/EU)认证,确保符合环保标准。

    技术参数


    - 额定电压范围: 160V至450V
    - 额定电容范围: 6.8μF至330μF
    - 电容容差: ±20%
    - 漏电流: 应用额定电压后1分钟内,漏电流不超过0.04CV+100 μA(C为电容值)
    - 损耗角正切(tan δ): 额定电压下的最大值分别为160V/200V时0.20,250V时0.20,350V/400V/450V时0.24
    - 耐久性: 额定电压下,持续施加直流偏压和额定纹波电流10000小时(φD=10 × 16L和10 × 20L时为8000小时)后,峰值电压不应超过额定电压
    - 存储寿命: 在105℃无负载条件下存储1000小时后,进行电压处理,满足规定的耐久特性
    - 温度范围: –40°C至+105°C(160V至450V),–25°C至+105°C(450V)

    产品特点和优势


    - 高纹波电流承受能力: 允许通过高达2700mArms的纹波电流,适应高频环境。
    - 长寿命: 能承受长达8000至10000小时的工作寿命,符合严格的工业标准。
    - 优异的温度特性: 工作温度范围广,适合恶劣环境。
    - RoHS合规: 符合欧盟环保标准,便于全球市场推广。

    应用案例和使用建议


    - 典型应用: 镇流器、电源滤波器等。
    - 使用建议: 在选择具体型号时,需根据实际应用环境和要求来决定。对于需要高可靠性的场合,建议选用大容量、高电压的产品。

    兼容性和支持


    - 兼容性: 适用于各类电源电路和高频电路。
    - 支持: 厂商提供详细的规格书和技术支持,用户可参考页码4了解最小订购量。

    常见问题与解决方案


    - 问题: 如何判断电容器是否达到最大寿命?
    - 解决方案: 可通过测量电容变化和泄漏电流来进行判断,确保其不超过初始值的±20%。

    - 问题: 如何提高电容器的稳定性?
    - 解决方案: 确保使用过程中保持在规定的温度范围内,并定期进行维护检查。

    总结和推荐


    综上所述,UCS系列铝电解电容器以其高可靠性、长寿命和宽温度范围的优势,在高纹波电流和恶劣环境下具有出色的性能。适合广泛应用于镇流器及其他高频电路中。强烈推荐选用该系列电容器以获得最佳效果。

UCS2W220MHD参数

参数
电容值 22μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 365mA@ 120Hz,730mA@ 100kHz
长*宽*高 16mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2W220MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2W220MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2W220MHD UCS2W220MHD数据手册

UCS2W220MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6475 ¥ 5.4261
400+ $ 0.6113 ¥ 5.1223
1050+ $ 0.5688 ¥ 4.7661
19200+ $ 0.46 ¥ 3.8548
库存: 3300
起订量: 200 增量: 50
交货地:
最小起订量为:200
合计: ¥ 1085.22
直接购买
加入购物车
