QXT2J682KRPT

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 6.8nF ±10% 聚丙烯 630V 300V 通孔安装 19mm*6mm*14.8mm
供应商型号: 11M-D-QXT2J682KRPT
供应商: 云汉优选
标准整包数: 1

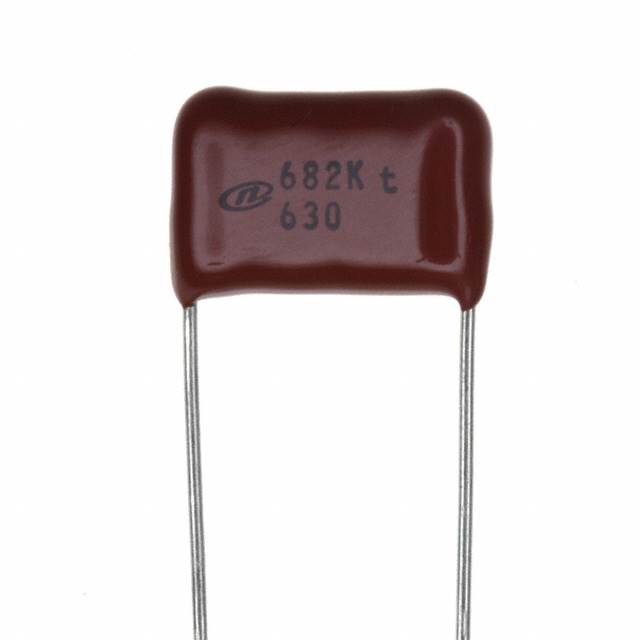

NICHICON 薄膜电容 QXT2J682KRPT

QXT2J682KRPT概述

    高频大电流应用金属化聚丙烯薄膜电容器——CAT.8100H QXT



    产品简介



    CAT.8100H QXT系列是专为高频大电流应用设计的金属化聚丙烯薄膜电容器。这种电容器采用金属化聚丙烯薄膜作为介质,具有极低的损耗角正切(Dissipation Factor),能够在高频率下表现出卓越的操作性能。它的主要功能在于提供高效的储能和滤波效果,适用于高频电路和需要高电流容量的场合,如谐振电路、充电放电电路等。


    技术参数



    - 额定电压: 400VDC 和 630VDC
    - 额定电容范围: 0.0068μF 到 0.1μF
    - 电容容差: ±10%
    - 损耗角正切: ≤0.1%(在1kHz时)
    - 绝缘电阻: C ≤ 0.33μF 时 ≥ 30000 MΩ;C > 0.33μF 时 ≥ 10000 ΩF
    - 耐压: 端子间:额定电压×175%,持续1到5秒;端子间:额定电压×200%,持续1到5秒
    - 封装: 阻燃环氧树脂
    - 温度范围: -40°C 至 +105°C(额定温度:85°C)


    产品特点和优势



    1. 高可靠性: 采用金属化聚丙烯薄膜介质,确保了优异的操作特性和较低的损耗,特别是在高频环境下。
    2. 非感性设计: 电极设计为非感性,减少了电感效应,提升了电容器的工作效率。
    3. 双重保护涂层: 外部采用阻燃环氧树脂涂层,内层浸渍液体环氧树脂,增强了抗潮性能。
    4. 环保合规: 符合RoHS指令(2011/65/EU),满足环保要求。


    应用案例和使用建议



    - 应用场景: CAT.8100H QXT电容器广泛应用于各种高频和大电流电路,如谐振电路、充放电电路等。它们可以提高系统的整体性能,减少电磁干扰。
    - 使用建议: 在安装过程中应确保电容器的连接稳定,避免过度弯折引线。对于长期运行的应用,定期检查电容器的温度和外观状态,确保其正常工作。


    兼容性和支持



    - 兼容性: CAT.8100H QXT电容器可以直接用于直插式和剪切成型引线类型。它们与其他标准高频电路组件具有良好的兼容性。
    - 支持: 厂商提供了详细的使用指南和技术支持,包括安装和维护建议。客户可以通过官方渠道获得全面的技术咨询和服务。


    常见问题与解决方案



    1. 问: 电容器在高温环境下工作是否会降低寿命?
    答: 是的,高温会加速电容器的老化过程。应尽量将电容器保持在推荐的温度范围内工作。

    2. 问: 如何选择合适的电容器?
    答: 选择电容器时应根据所需电压和电容值进行匹配。如果不确定,可参考电容器的数据表或联系技术支持。


    总结和推荐



    CAT.8100H QXT系列金属化聚丙烯薄膜电容器是一款高性能的产品,特别适合于高频大电流电路应用。其出色的电气特性和可靠性使其成为市场上值得信赖的选择。我们强烈推荐该产品用于需要高效储能和滤波的应用场合。

QXT2J682KRPT参数

参数
电容值 6.8nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 300V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 19mm*6mm*14.8mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

QXT2J682KRPT厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QXT2J682KRPT数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QXT2J682KRPT QXT2J682KRPT数据手册

QXT2J682KRPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4
10+ ¥ 3.6
30+ ¥ 3.4
100+ ¥ 3.2
库存: 195
起订量: 1 增量: 100
交货地:
最小起订量为:1
合计: ¥ 4
