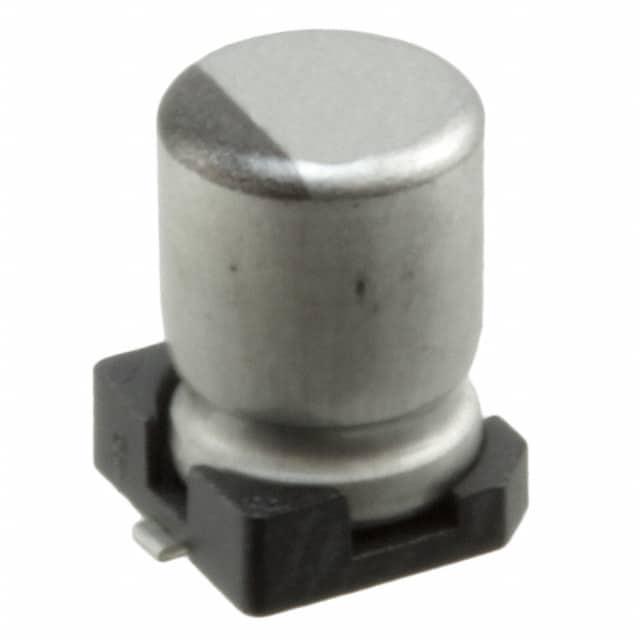

UUT1H010MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 2000h@ 105°C 6.2mA@ 120Hz,9.3mA@ 10kHz 5101-4 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: 493-6253-1-ND
供应商: Digi-Key
标准整包数: 1

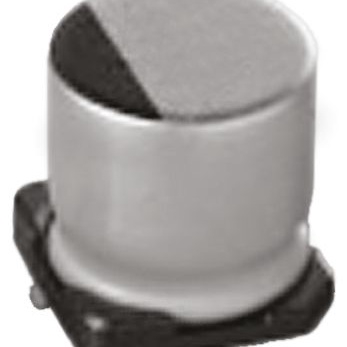

NICHICON 铝电解电容 UUT1H010MCL1GS

UUT1H010MCL1GS概述

    铝电解电容器:技术手册解析

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的基本元件,主要用于电源滤波、耦合、旁路、信号耦合和音视频信号解耦等场合。本文所讨论的铝电解电容器型号为UUT系列,属于表面贴装型电容器,具有宽温度范围和长寿命的特点,适用于高密度PC板和自动组装机器的自动装配。

    技术参数


    UUT系列铝电解电容器的主要技术参数如下:
    - 额定电压范围:4V 至 50V
    - 额定电容范围:1µF 至 100µF
    - 容差:±20%
    - 工作温度范围:-55°C 至 +105°C
    - 漏电流:2分钟内施加额定电压后的漏电流不超过0.01 CV 或 3 µA(以较大者为准)
    - 损耗角正切(tan δ):在20°C下,频率为120Hz时的最大值分别为4V: 0.37,10V: 0.24,16V: 0.20,25V: 0.16,35V: 0.13,50V: 0.12
    - 阻抗比:不同温度下的阻抗比(例如,-25°C 时 4V 的阻抗比为6)

    产品特点和优势


    UUT系列铝电解电容器拥有以下显著特点和优势:
    - 宽温度范围:能够在极端环境下保持稳定性能。
    - 长寿命:在+105°C条件下具备2000小时的负载寿命。
    - 符合标准:符合RoHS指令和AEC-Q200标准,确保环保和质量可靠性。
    - 表面贴装:适用于高密度PC板,便于自动化生产。

    应用案例和使用建议


    UUT系列铝电解电容器适合应用于多种电子产品中,如汽车电子、工业控制、电源管理等。在使用时,需要注意以下几点:
    - 在设计电路时,需考虑到电容器的工作温度范围,避免超出其适用范围。
    - 确保电容器安装位置的散热良好,特别是在高温环境下使用时。
    - 使用适当的焊锡工艺进行焊接,以防止损坏电容器。

    兼容性和支持


    UUT系列铝电解电容器与市场上大多数高密度PC板兼容,支持自动装配。厂商提供了详细的指导手册和良好的技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    以下是一些常见的使用问题及对应的解决方案:
    - 问题:漏电流过大
    - 解决办法:检查电容器的安装是否正确,避免过载;确保电路连接无误。
    - 问题:电容值漂移
    - 解决办法:确保电容器的温度不超过工作温度范围,定期进行测试和维护。

    总结和推荐


    总体而言,UUT系列铝电解电容器凭借其宽温度范围、长寿命和高标准,成为了市场上值得信赖的产品。其在多个应用场景中的优异表现和稳定性,使其成为电子设备制造商的理想选择。强烈推荐使用UUT系列电容器,以提升产品的可靠性和性能。

UUT1H010MCL1GS参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 6.2mA@ 120Hz,9.3mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 4.3mm*4.3mm*6.1mm
通用封装 5101-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UUT1H010MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUT1H010MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUT1H010MCL1GS UUT1H010MCL1GS数据手册

UUT1H010MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.414 ¥ 3.4983
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
