QYX2A104KTP

产品分类: 薄膜电容
厂牌: NICHICON
产品描述: 100nF ±10% 聚酯 100V 通孔安装 11mm*5.5mm*14mm
供应商型号: 1847111
供应商: element14
标准整包数: 1

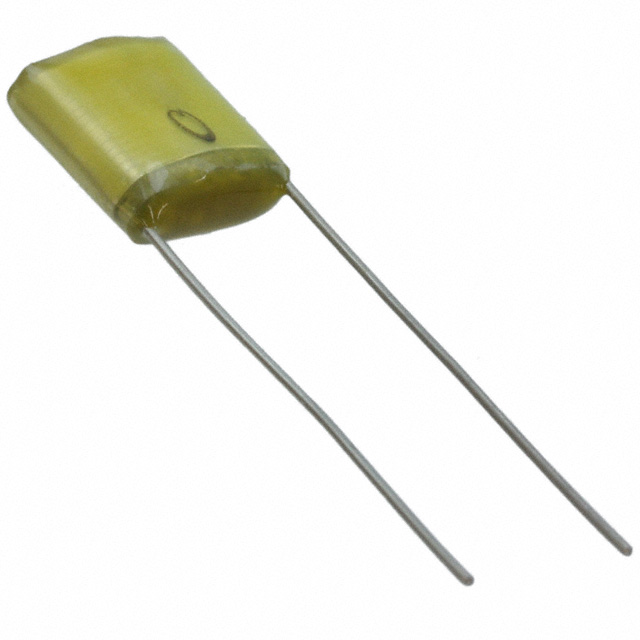

NICHICON 薄膜电容 QYX2A104KTP

QYX2A104KTP概述

    塑料薄膜电容器(QYX标准型)

    1. 产品简介


    塑料薄膜电容器是一种采用聚酯薄膜作为介电材料的电容器,内部结构为卷绕式,外部由铝箔构成。该电容器使用环氧树脂涂层,以增强热稳定性、湿度稳定性和溶剂稳定性。它们广泛应用于商业和工业领域,并且可以用于自动插入系统。该产品符合RoHS指令(2011/65/EU)。

    2. 技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压:50VDC、100VDC
    - 额定电容范围:0.001µF到0.47µF
    - 电容容差:±5%(J)、±10%(K)
    - 介质损耗因数:0.8%或更少(在1kHz下,20°C)
    - 绝缘电阻:30000 MΩ或更高
    - 耐压测试:
    - 端子间:额定电压×250%,持续1至5秒
    - 端子与外壳间:额定电压×200%,持续1至5秒
    - 封装:环氧树脂

    3. 产品特点和优势


    - 高可靠性:通过环氧树脂涂层提高了电容器的环境适应性。
    - 高稳定性:介质损耗因数低,保证了良好的电学性能。
    - 广泛的适用性:适用于各种商业和工业应用,包括自动插入系统。
    - 环保合规:符合RoHS标准,减少了对环境的影响。

    4. 应用案例和使用建议


    塑料薄膜电容器适用于各种高频电路和脉冲电路,例如开关电源、电机驱动器和信号处理设备。为了获得最佳性能,建议:
    - 在使用前确保环境温度和湿度适宜。
    - 尽量避免在极端条件下使用,如高温和高湿环境。
    - 定期检查绝缘电阻,确保其值高于标准。

    5. 兼容性和支持


    - 兼容性:该电容器适合与各种电子设备兼容,特别是在需要高可靠性和良好电气特性的应用中。
    - 支持和服务:提供详细的用户手册和技术支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题:电容值波动较大。
    - 解决方案:检查电容器所处环境的温度和湿度是否超出规定范围。如果环境条件不佳,可以考虑安装温湿度控制设备。
    - 问题:绝缘电阻下降。
    - 解决方案:检查是否存在机械损伤或腐蚀。如果有损坏,应及时更换电容器。
    - 问题:过热现象。
    - 解决方案:确保电容器的工作环境通风良好,并避免长时间满负荷运行。

    7. 总结和推荐


    塑料薄膜电容器(QYX标准型)具有较高的可靠性和稳定性,适用于多种商业和工业应用。其宽泛的工作温度范围、低介质损耗和良好的环境适应性使其成为许多电子设备的理想选择。对于需要高性能电容器的应用,我们强烈推荐使用这款产品。

QYX2A104KTP参数

参数
电容值 100nF
容差 ±10%
介电材料 聚酯
额定电压-AC -
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 11mm*5.5mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

QYX2A104KTP厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

QYX2A104KTP数据手册

厂牌 PDF简要描述 下载
NICHICON 薄膜电容 NICHICON QYX2A104KTP QYX2A104KTP数据手册

QYX2A104KTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5937 ¥ 4.9692
10+ $ 0.4167 ¥ 3.4875
100+ $ 0.2731 ¥ 2.2857
库存: 505
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.96
直接购买
加入购物车
