LLG2W471MELB40

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 450V ±20% 2000h@ 85°C 2.32A@ 120Hz,3.3176A@ 50kHz 卡入式安装,通孔安装 30mm*40mm*42mm
供应商型号: 493-7246-ND
供应商: Digi-Key
标准整包数: 1

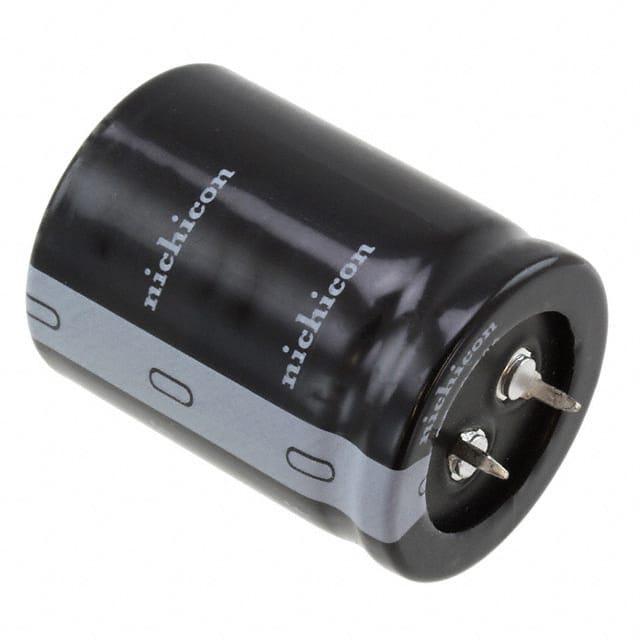

NICHICON 铝电解电容 LLG2W471MELB40

LLG2W471MELB40概述

    铝电解电容器技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 是一款高性能铝电解电容器,适用于多种电子设备。这类电容器主要用于存储电荷和稳定电压,广泛应用于工业自动化、通讯设备、消费电子产品等领域。

    技术参数


    - 额定电压范围: 160V 至 450V
    - 额定电容范围: 120μF 至 3900μF
    - 电容公差: ±20%
    - 漏电流: 额定电压下 5 分钟后 ≤ 初始值的 200%
    - 损耗角正切(tan δ): 最大 0.20
    - 温度范围: -40°C 至 +85°C(160V 至 250V),-25°C 至 +85°C(400V 至 450V)
    - 端子类型: LLG 拍入式终端类型,尺寸比 LLS 小一个等级
    - 符合RoHS标准: 2011/65/EU 指令

    产品特点和优势


    - 耐高温和低温稳定性: 可以在极端温度环境下稳定工作。
    - 小型化设计: 较小的封装尺寸适合设备小型化需求。
    - 高可靠性: 符合严格的RoHS标准,保证长期可靠使用。
    - 优越的电气特性: 低漏电流和高电容量稳定性确保更佳的性能。

    应用案例和使用建议


    - 工业自动化设备: 在需要高压和大电容的应用中表现出色。
    - 通讯设备: 能够满足高频信号处理的需求。
    - 消费电子产品: 适合空间受限的设计要求。
    使用建议:
    - 在选择电容器时,注意根据具体的应用需求选择合适的电容值和额定电压。
    - 安装时应注意正负极正确连接,避免损坏电容器。

    兼容性和支持


    - 兼容性: 与大多数PCB设计和焊接工艺兼容。
    - 支持: 厂商提供详细的安装指南和技术支持服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 电容器过热
    - 解决方案: 确保电容器工作在其额定电压范围内,并保持良好的散热环境。
    - 问题: 电容器容量衰减
    - 解决方案: 定期检查电容器状态,确保工作条件满足规范。

    总结和推荐


    这款 ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 在各项技术指标上均表现出色,特别是在电容稳定性、高温适应性等方面。综合考虑其应用范围和市场需求,强烈推荐使用此款电容器,特别是在需要高性能、高可靠性的应用场合。

LLG2W471MELB40参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.32A@ 120Hz,3.3176A@ 50kHz
长*宽*高 30mm*40mm*42mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LLG2W471MELB40厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LLG2W471MELB40数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LLG2W471MELB40 LLG2W471MELB40数据手册

LLG2W471MELB40封装设计

查看详情并下载
Symbol
Footprint
3D Model
