首页  >  产品百科  >  UVR0J332MPD

UVR0J332MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3.3mF 6.3V ±20% 2000h@ 85°C 1.19A@ 120Hz,1.3685A@ 10 kHz 插件,D10xL20mm 通孔安装 10mm*20mm*22mm
供应商型号: M-UVR0J332MPD
供应商: Future
标准整包数: 1

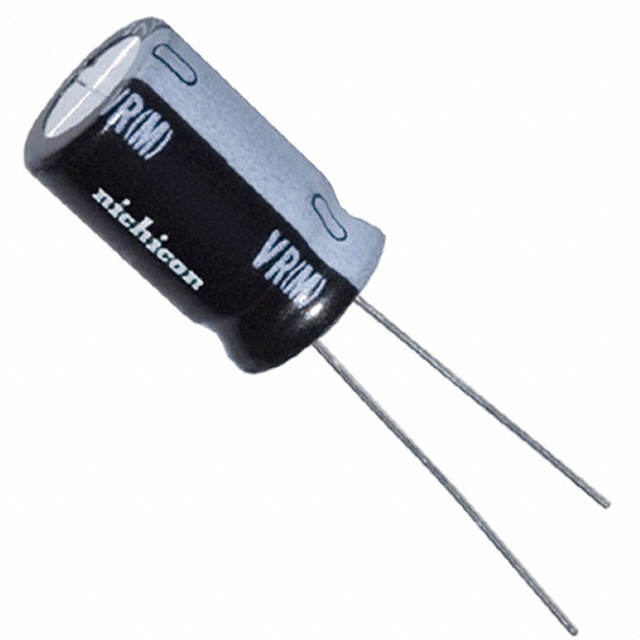

NICHICON 铝电解电容 UVR0J332MPD

UVR0J332MPD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS 技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)是一种广泛应用的电子元器件,尤其适用于娱乐电子产品。这些电容器以其卓越的性能、广泛的工作电压范围以及较低的成本受到市场的青睐。本系列产品符合RoHS指令(2011/65/EU和(EU)2015/863),体现了对环保要求的严格遵守。此标准系列特别适合于需要小型化和高性能的电路设计。

    技术参数


    基本规格
    - 工作温度范围:–40至+85℃(6.3V至400V),–25至+85℃(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47μF至33000μF
    - 电容公差:±20%
    - 泄漏电流:参见具体型号数据表
    - 损耗角正切(tan δ):见下表
    | 额定电压(V) | tan δ (最大值) |

    | 6.3 | 0.28 |
    | 10 | 0.24 |
    | 16 | 0.20 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160至315 | 0.20 |
    | 350至450 | 0.25 |
    测试频率与电容变化率
    - 测试频率:120Hz
    - 测量温度:20℃
    - 电容变化率:在初始标称值的±20%范围内

    产品特点和优势


    1. 高可靠性:在极端环境下依然保持稳定的性能。
    2. 小型化设计:特别适合娱乐电子产品的空间优化需求。
    3. 环保合规:完全符合RoHS标准,环保且安全。
    4. 广泛适用性:适用于多种电路设计,包括音频放大器、LED驱动器等。

    应用案例和使用建议


    应用案例
    - 音频设备:用于平滑滤波和信号耦合。
    - LED驱动器:提供稳定的电流波动抑制。
    - 电源管理:提高转换效率并减少纹波。
    使用建议
    - 在选择电容器时,确保其额定电压高于实际工作电压至少20%,以避免过压损坏。
    - 尽量将电容器放置在远离热源的位置,以延长使用寿命。
    - 注意正确安装极性电容器,避免因反接导致的失效。

    兼容性和支持


    本系列产品与主流电子元器件和设备高度兼容,厂商提供详尽的技术文档和支持服务。对于特定的应用需求,可咨询技术支持团队获取定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量迅速下降 | 检查是否工作温度超出范围,必要时更换电容器 |
    | 泄漏电流过大 | 确认安装方向正确,检查是否存在外部干扰 |
    | 过早失效 | 确保符合工作电压和温度的要求 |

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS凭借其优良的品质、宽泛的适用范围和出色的性能,在娱乐电子行业中具有显著的优势。我们强烈推荐此产品给那些需要高性能、小型化及环保特性的电子设计师和制造商。无论是在设计阶段还是生产环节,该产品都表现出色,值得信赖。

UVR0J332MPD参数

参数
电容值 3.3mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.19A@ 120Hz,1.3685A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 10mm*20mm*22mm
通用封装 插件,D10xL20mm
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装

UVR0J332MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR0J332MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR0J332MPD UVR0J332MPD数据手册

UVR0J332MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 0.1714 ¥ 1.4479
200+ $ 0.1606 ¥ 1.3571
750+ $ 0.1573 ¥ 1.3292
2000+ $ 0.154 ¥ 1.3013
7500+ $ 0.1474 ¥ 1.2455
库存: 249
起订量: 87 增量: 200
