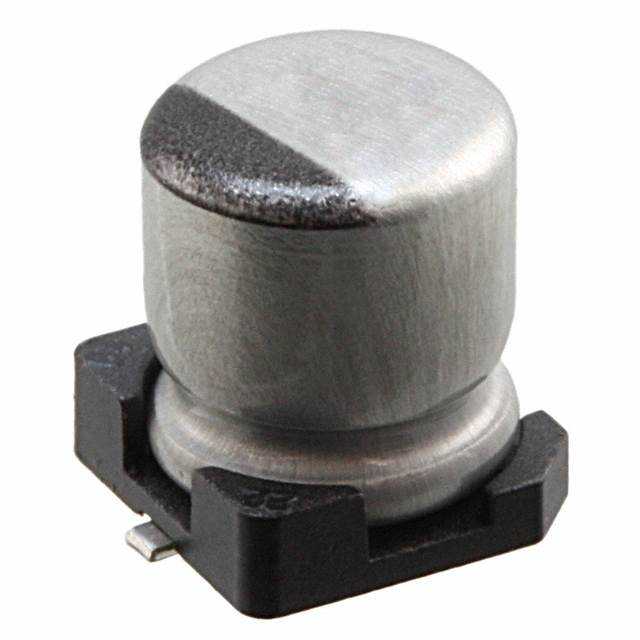

UUA1V100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 35V ±20% 3000h@ 105°C 27mA@ 120Hz,40.5mA@ 10kHz SMD 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号: UUA1V100MCL1GS
供应商: nichicon
标准整包数: 1000
NICHICON 铝电解电容 UUA1V100MCL1GS

UUA1V100MCL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键电子元件,主要用于电源滤波、信号耦合、旁路等功能。本手册将详细介绍一系列额定电压范围为6.3V至50V、标称电容范围为1μF至1000μF的铝电解电容器的技术参数和应用案例。

    技术参数


    以下是铝电解电容器的关键技术参数和电气特性:
    - 电压范围:6.3V 至 50V
    - 电容范围:1μF 至 1000μF
    - 容差:±20%
    - 漏电流:在20°C下,施加额定电压两分钟后,漏电流不超过0.01CV或3μA(以较高者为准)
    - 损耗角正切(tanδ):最大值见下表
    - 工作温度范围:-55°C 至 +105°C
    - 寿命:在+105°C环境下,负载寿命可达3000至5000小时
    | 额定电压 (V) | tanδ (最大值) |

    | 50 | 0.12 |
    | 35 | 0.13 |
    | 25 | 0.16 |
    | 16 | 0.20 |
    | 10 | 0.24 |
    | 6.3 | 0.28 |

    产品特点和优势


    本系列铝电解电容器具有以下独特功能和优势:
    - 长寿命:在高温环境下能够提供长达3000至5000小时的使用寿命,保证长期稳定运行。
    - 高可靠性:符合RoHS指令要求,确保环保且安全。
    - 适用广泛:适用于多种电路设计,如电源滤波、信号耦合等。

    应用案例和使用建议


    这些电容器可以广泛应用于各种电子设备中,例如:
    - 电源模块:用于滤除电源线上的杂波。
    - 音频设备:用于信号耦合和阻抗匹配。
    - 通信设备:用于旁路和滤波。
    使用建议:
    - 在高温环境下使用时,应考虑电容器的额定寿命。
    - 在设计电路时,需合理选择电容器的容量和额定电压,避免过压情况发生。

    兼容性和支持


    这些电容器适用于大多数标准PCB设计,支持表面贴装技术。制造商提供详细的技术文档和支持,包括焊接规范和封装规格。更多信息请参考第23页的封装规格。

    常见问题与解决方案


    1. 问题:如何处理高温下的电容器老化?
    - 解决方案:选择长寿命型电容器,或定期更换以保持性能稳定。
    2. 问题:如何检查漏电流?
    - 解决方案:在指定条件下测量,若漏电流超过规定值,应更换电容器。

    总结和推荐


    综上所述,这款铝电解电容器以其长寿命、高可靠性及广泛的适用性,成为许多电子设备的优选组件。尤其适合需要长时间稳定运行的应用场合。强烈推荐在各类电源和信号处理系统中采用这款产品。
    通过以上详细的介绍和分析,我们可以看出这款铝电解电容器不仅具备优异的技术参数,而且在实际应用中表现卓越。希望以上内容能帮助您更好地理解和选择合适的电容器产品。

UUA1V100MCL1GS参数

参数
电容值 10μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 27mA@ 120Hz,40.5mA@ 10kHz
工作寿命 3000h@ 105°C
长*宽*高 5.3mm*5.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUA1V100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUA1V100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUA1V100MCL1GS UUA1V100MCL1GS数据手册

UUA1V100MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
