PCR1C102MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 16V ±20% 13mΩ 4000h@ 125°C 4.3A@ 100 kHz 贴片安装 10.3mm*10.3mm*12.7mm
供应商型号: TS-PCR1C102MCL1GS
供应商: 海外现货
标准整包数: 400

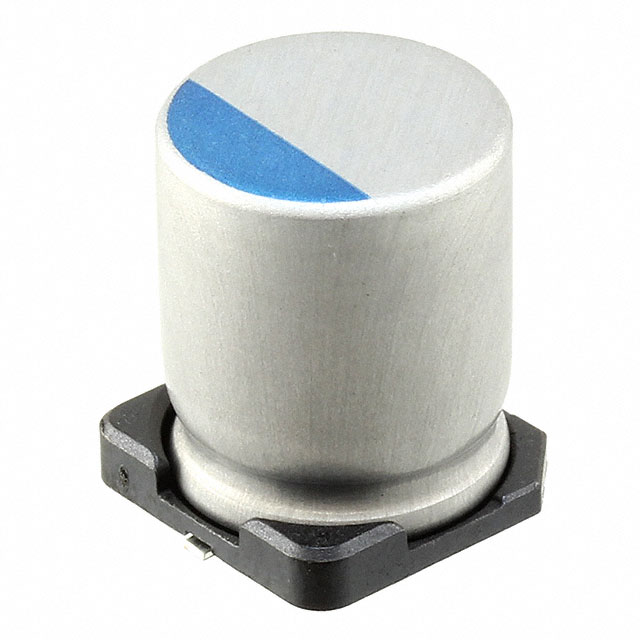

NICHICON 铝电解电容 PCR1C102MCL1GS

PCR1C102MCL1GS概述

    高可靠性导电聚合物铝固态电解电容器

    产品简介


    本产品为高可靠性导电聚合物铝固态电解电容器,属于一种高品质的电子元器件,特别适用于高电压、高电流及长寿命要求的应用场合。该电容器以其卓越的耐高温能力、低等效串联电阻(ESR)、高纹波电流承受能力等特点,在汽车电子、工业控制、通信设备、消费电子等领域广泛应用。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电压范围 | 16V 至 80V |
    | 额定电容范围 | 22µF 至 1000µF |
    | 电容容差 | ±20% |
    | 损耗角正切值(tan δ) | ≤0.08 @ 120Hz, 20°C |
    | 等效串联电阻(ESR) | ≤0.08 mΩ @ 100kHz, 20°C |
    | 泄漏电流 | ≤0.03CV 或 3µA(取较大者) |
    | 频率系数 | 120Hz: 0.05, 1kHz: 0.30, 10kHz: 0.70, 100kHz以上: 1.00 |

    产品特点和优势


    该电容器的主要优势在于其高可靠性、长寿命(在125°C下可达4000小时)、低等效串联电阻(ESR)和高纹波电流承受能力。此外,其符合RoHS指令(2011/65/EU, (EU)2015/863),并且在极端温度下(如-40°C)仍能保持良好的ESR特性,使其在恶劣环境中也能稳定运行。符合AEC-Q200标准确保了其在汽车电子领域的广泛适用性。

    应用案例和使用建议


    该电容器在各种高可靠性和高性能需求的场景中得到了广泛应用。例如,在电动汽车的电池管理系统中,由于需要处理大电流和高电压,该电容器能够提供稳定的电能管理;在通信基站中,其能够在高温环境下稳定工作,保证系统的连续运行。使用时应注意电容器的工作温度和电压等级,确保其正常工作,避免过载。对于特定应用,可以根据制造商提供的参数曲线进行选型。

    兼容性和支持


    该电容器采用表面贴装技术(SMD),可适应无铅回流焊接条件(260°C峰值温度),并具备出色的焊锡耐热性。在安装过程中,预热时间应在60至180秒之间,且焊接温度不应超过230°C超过60秒。为了进一步提高抗震性能,可根据需求定制具有抗振结构的产品。

    常见问题与解决方案


    - 问题:泄漏电流异常增加
    - 解决办法:检查焊接过程是否规范,确保焊接温度和时间符合标准。

    - 问题:等效串联电阻(ESR)异常
    - 解决办法:确认工作温度是否在规定范围内,检查连接线路是否正确。
    - 问题:电容值变化过大
    - 解决办法:检查是否超过额定工作温度或电压,必要时更换新电容器。

    总结和推荐


    综上所述,该高可靠性导电聚合物铝固态电解电容器在高温、高电压、高纹波电流等严苛条件下表现出色,具备优异的性能和长久的使用寿命,适合在汽车电子、工业控制、通信设备等对性能和可靠性有较高要求的领域中使用。强烈推荐用于需要高可靠性电容的应用场景。

PCR1C102MCL1GS参数

参数
电容值 1mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 13mΩ
工作寿命 4000h@ 125°C
纹波电流 4.3A@ 100 kHz
长*宽*高 10.3mm*10.3mm*12.7mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PCR1C102MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCR1C102MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCR1C102MCL1GS PCR1C102MCL1GS数据手册

PCR1C102MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.3912 ¥ 20.3252
800+ $ 2.2347 ¥ 18.995
1200+ $ 2.1318 ¥ 18.1203
2000+ $ 2.0976 ¥ 17.8296
库存: 1200
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 8130.08
