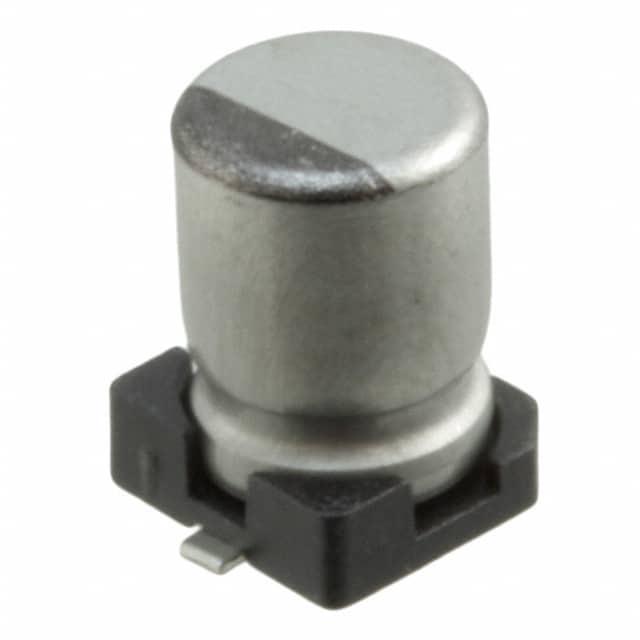

UWD1E100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 25V ±20% 2000h@ 105°C 40mA@ 120Hz,80mA@ 100kHz SMD 贴片安装 4.3mm*4.3mm*6.1mm
供应商型号: CSJ-ST48612830
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UWD1E100MCL1GS

UWD1E100MCL1GS概述

    铝电解电容器WD系列技术手册

    1. 产品简介


    铝电解电容器WD系列是一种高性能的表面贴装电容器,具有低阻抗和高温耐受特性。该系列产品广泛应用于高密度PCB板、自动装配机器和符合RoHS标准的电子设备中。其主要功能包括储能、滤波和稳定电压,适用于消费电子、通信设备、工业自动化和汽车电子等多个领域。

    2. 技术参数


    - 尺寸规格:
    - φD × L:4 × 5.8 mm, 5 × 5.8 mm, 5 × 5.8 mm, 6.3 × 5.8 mm, 6.3 × 5.8 mm, 6.3 × 5.8 mm, 6.3 × 7.7 mm, 8 × 10 mm, 10 × 10 mm
    - 额定电压范围:6.3 V 至 50 V
    - 额定电容范围:1 µF 至 1500 µF
    - 电容公差:±20%
    - 工作温度范围:-55°C 至 +105°C
    - 泄漏电流:在施加额定电压2分钟后,泄漏电流不大于0.01CV 或 3 µA(取较大值)
    - 损耗角正切:最大为0.28(具体数值视额定电压而定)
    - 焊锡热稳定性:在250°C条件下保持30秒后,满足特定特性要求
    - 包装代码:不同尺寸对应不同的封装代码,详见表单
    - 推荐回流条件:峰值260°C,持续5秒;超过230°C,持续60秒

    3. 产品特点和优势


    WD系列铝电解电容器的优势在于其低阻抗、高温耐受和符合RoHS标准。这些特点使其非常适合高密度电路板设计和自动装配。特别是,该电容器能够在极端温度环境下稳定工作,适合多种复杂的应用场景。

    4. 应用案例和使用建议


    - 应用案例:
    - 通信设备:用于电源管理和信号处理模块。
    - 工业自动化:应用于控制电路和传感器接口。
    - 汽车电子:用于引擎控制单元和车载信息娱乐系统。

    - 使用建议:
    - 确保焊接温度和时间符合推荐条件,以确保最佳焊接效果。
    - 在高密度电路板设计中,合理布局电容器以减少寄生效应。
    - 在使用前,检查电容器是否符合应用所需的电压和电容等级。

    5. 兼容性和支持


    WD系列铝电解电容器与其他标准表面贴装技术(SMT)设备兼容。制造商提供了详细的技术文档和支持服务,包括最小订购量说明、回流焊接建议和土地尺寸参考。

    6. 常见问题与解决方案


    - 问题:泄漏电流过大
    解决方案:确认焊接温度和时间是否符合推荐条件,避免过度焊接或焊接不足。
    - 问题:电容器失效
    解决方案:检查电容器是否暴露在超出工作温度范围的环境中,更换不符合要求的产品。

    7. 总结和推荐


    综上所述,WD系列铝电解电容器凭借其低阻抗、高温耐受和高可靠性,在众多应用中表现出色。特别是其广泛的工作温度范围和高度的电气特性稳定性,使其成为高端电子产品开发的理想选择。强烈推荐在需要高性能电容器的应用中使用该系列产品。

UWD1E100MCL1GS参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 40mA@ 120Hz,80mA@ 100kHz
长*宽*高 4.3mm*4.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1E100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1E100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1E100MCL1GS UWD1E100MCL1GS数据手册

UWD1E100MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
