UPW1J391MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 63V ±20% 7000h@ 105°C 1.29A@ 120Hz,1.72A@ 100kHz 通孔安装 25mm*25mm*25mm
供应商型号: 647-UPW1J391MHD
供应商: Mouser
标准整包数: 1

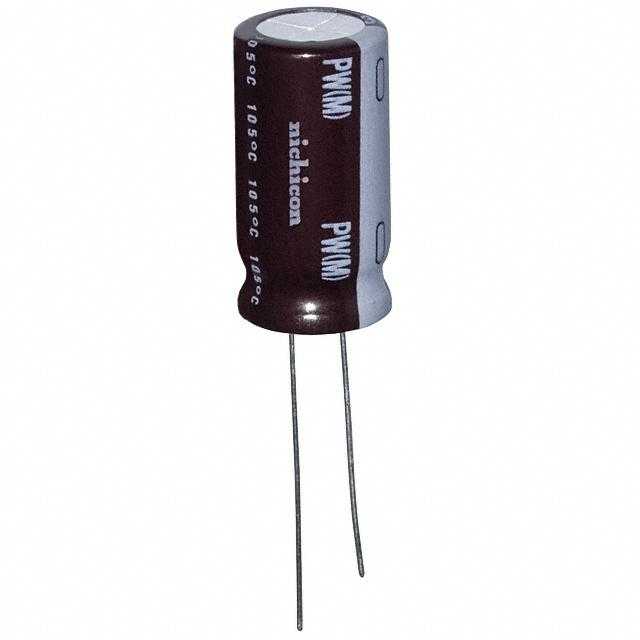

NICHICON 铝电解电容 UPW1J391MHD

UPW1J391MHD概述

    铝电解电容器:UPW系列

    一、产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于开关电源、通信设备和其他需要储能、滤波和信号耦合的应用场合。本篇文章介绍的是UPW系列铝电解电容器,它们具有小体积、低阻抗、高可靠性的特点,适用于各种需要高效能电容的产品设计中。

    二、技术参数


    UPW系列铝电解电容器的技术参数如下表所示:
    | 参数 | 值 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47μF 至 15000μF |
    | 容差 | ±20% |
    | 损耗角正切(tan δ)最大值 | 见下表 |
    | 适用温度范围 | -55°C 至 +105°C |
    | 泄漏电流 | 见下表 |
    | 贮存寿命 | 在105°C下无负载存储1000小时 |
    具体损耗角正切(tan δ)的最大值如下表所示:
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160-250 | 0.15 |
    | 315-350 | 0.20 |
    | 400-450 | 0.25 |
    泄漏电流(mArms)如下表所示:
    | 额定电压(V) | 泄漏电流(mArms) |

    | 6.3至100 | 0.03CV 或 4μA |
    | 160至450 | 0.04CV 或 100μA |

    三、产品特点和优势


    UPW系列铝电解电容器的主要特点如下:
    - 小型化设计,相较于其他型号,尺寸更小且阻抗更低。
    - 低阻抗和高可靠性,能够承受2000小时至8000小时的极端使用环境。
    - 符合E12系列数值标准,在电容值范围内提供多种选择。
    - 符合RoHS指令,并通过AEC-Q200认证。
    这些特点使得UPW系列铝电解电容器成为各类电子产品中不可或缺的关键组件,特别是在高要求应用环境中表现尤为突出。

    四、应用案例和使用建议


    UPW系列铝电解电容器广泛应用于以下几种典型场景:
    - 开关电源:用于储能和滤波,确保电源输出稳定。
    - 工业控制设备:提高系统整体的稳定性和可靠性。
    - 通信设备:为关键信号路径提供有效的耦合和滤波。
    使用建议:
    - 在高温环境下工作时,建议采取适当的散热措施,以延长使用寿命。
    - 连接电路时,确保正确的极性和电压等级,避免过载导致损坏。
    - 应用前建议进行详细的电气特性测试,以确保符合设计需求。

    五、兼容性和支持


    UPW系列铝电解电容器与同类产品高度兼容,适用于大多数现有电子设备和系统中。生产商提供了全面的支持服务,包括但不限于技术咨询、故障诊断和产品定制。

    六、常见问题与解决方案


    以下列举了几种常见的问题及相应的解决方案:
    1. 问题:电容器漏电严重
    - 解决方案:检查是否有外部损坏,如裂纹或针孔;确认安装是否正确,连接是否牢固。
    2. 问题:工作过程中温度异常升高
    - 解决方案:增加散热措施,如加装散热片或改进散热设计;考虑更换更大容量的电容器以减轻工作负担。
    3. 问题:电容器失效
    - 解决方案:首先排除外部因素(如过压或过流),如果确定是内部问题,则需更换新件。

    七、总结和推荐


    综上所述,UPW系列铝电解电容器以其优异的技术参数、小型化的结构设计以及广泛的适用性,成为市场上备受青睐的选择。无论是从性能还是成本效益角度来看,这款电容器都表现出色,适合在多种应用中发挥关键作用。因此,对于寻找高性能铝电解电容器的用户而言,UPW系列是一个值得推荐的选择。

UPW1J391MHD参数

参数
电容值 390μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.29A@ 120Hz,1.72A@ 100kHz
工作寿命 7000h@ 105°C
长*宽*高 25mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPW1J391MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J391MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J391MHD UPW1J391MHD数据手册

UPW1J391MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.472 ¥ 12.4384
10+ $ 0.9568 ¥ 8.085
50+ $ 0.7062 ¥ 5.9674
100+ $ 0.6413 ¥ 5.419
500+ $ 0.5022 ¥ 4.2436
800+ $ 0.4774 ¥ 4.0337
2400+ $ 0.4493 ¥ 3.7964
5600+ $ 0.4148 ¥ 3.5046
10400+ $ 0.4011 ¥ 3.3893
库存: 539
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.43
直接购买
加入购物车
