首页  >  产品百科  >  UPW1V331MPD1TD

UPW1V331MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 35V ±20% 5000h@ 105°C 1.05A@ 100 kHz,682.5mA@ 120Hz 通孔安装 10mm*16mm*17.5mm
供应商型号: UPW1V331MPD1TD
供应商: 国内现货
标准整包数: 5

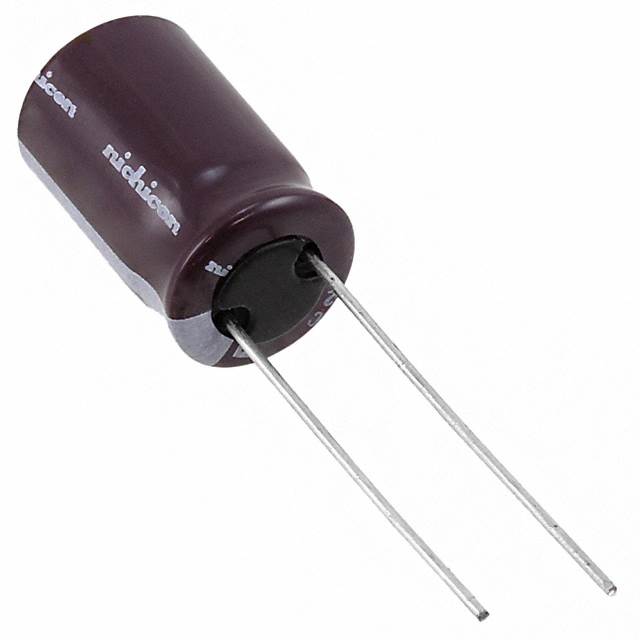

NICHICON 铝电解电容 UPW1V331MPD1TD

UPW1V331MPD1TD概述

    铝电解电容器——UPW系列

    产品简介


    铝电解电容器UPW是专门为开关电源设计的迷你型、低阻抗、高可靠性的铝电解电容器。与UPM系列相比,UPW具有更小的体积和更低的阻抗,能够承受2000至8000小时的耐久测试。UPW符合RoHS指令(2011/65/EU,(EU)2015/863)和AEC-Q200标准。这些电容器广泛应用于各类电子产品中,尤其是需要高性能、高稳定性的应用场合。

    技术参数


    - 额定电压范围: 6.3V ~ 450V
    - 额定电容范围: 0.47μF ~ 15000μF
    - 温度范围: –55°C到+105°C
    - 电容容差: ±20%
    - 纹波电流频率系数: 0.20~1.60(不同额定电压下不同)
    - 泄漏电流: 0.03CV 或者 4μA(以较大值为准)
    - 损耗角正切(tan δ): 见详细数据表
    - 最大额定纹波电流: 330mArms(不同电容及电压条件下有所不同)

    产品特点和优势


    - 小型化设计: UPW比其他同类产品更小,占用空间更少,非常适合对尺寸有严格要求的应用。
    - 低阻抗特性: 较低的阻抗有助于提高系统的整体效率,特别是在高频应用场景中表现优异。
    - 高可靠性: 经过长时间的耐久测试,能够满足长期稳定运行的需求。
    - 环保合规: 符合RoHS和AEC-Q200标准,确保在任何国家和地区都能安全使用。

    应用案例和使用建议


    UPW系列铝电解电容器可以广泛应用于各类开关电源和逆变器中。在选择电容器时,建议根据具体应用所需的电压和电容值进行选择。例如,在开关电源中,如果需要高纹波电流处理能力,则可以选择额定电压较高且电容较大的型号。此外,还应注意电容器的工作温度范围,避免超出其适用范围。

    兼容性和支持


    UPW系列铝电解电容器具有良好的兼容性,适用于多种开关电源和其他电路设计。生产厂家提供了详细的指导手册和技术支持服务,确保客户能够正确安装和使用产品。如需了解更多信息或技术支持,可联系供应商获取帮助。

    常见问题与解决方案


    1. Q: 电容器泄漏电流过高怎么办?
    - A: 首先检查是否超过了电容器的额定电压和工作温度范围。如无异常,可尝试更换同型号的新电容器,或者调整系统的设计,以减少电容器的应力。
    2. Q: 如何延长电容器的使用寿命?
    - A: 确保电容器的工作环境符合规范要求,避免超过其额定电压和温度范围。同时,定期维护检查,及时更换故障电容器,以保证系统的正常运行。

    总结和推荐


    UPW系列铝电解电容器凭借其优秀的尺寸、阻抗和可靠性,在开关电源和逆变器等应用场景中表现出色。其良好的兼容性、环保标准和供应商的支持,使其成为市场上颇具竞争力的产品。对于追求高性能和高可靠性的应用场景,UPW系列是非常值得推荐的选择。

UPW1V331MPD1TD参数

参数
电容值 330μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.05A@ 100 kHz,682.5mA@ 120Hz
长*宽*高 10mm*16mm*17.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1V331MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V331MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V331MPD1TD UPW1V331MPD1TD数据手册

UPW1V331MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.3087
50+ ¥ 1.8542
150+ ¥ 1.6592
500+ ¥ 1.4163
库存: 500
起订量: 5 增量: 500
交货地:
最小起订量为:5
合计: ¥ 11.54
直接购买
加入购物车
