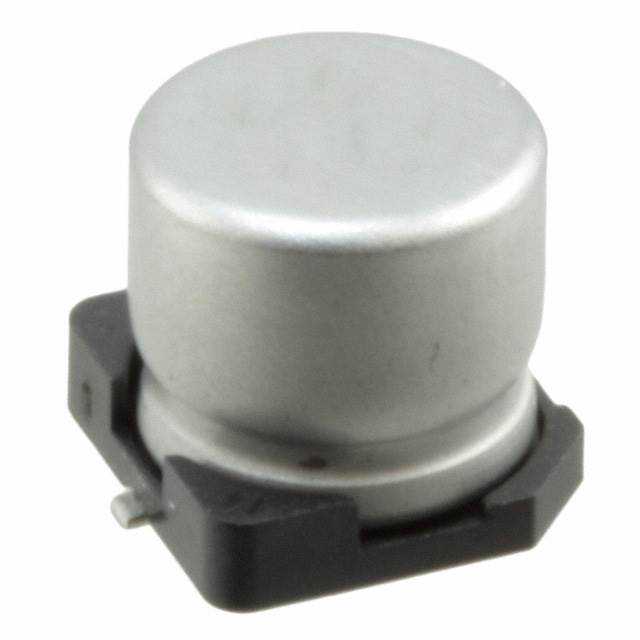

UUP1V100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 35V ±20% 1000h@ 105°C 29mA@ 120Hz,43.5mA@ 10kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: M-UUP1V100MCL1GS
供应商: Future
标准整包数: 1000
NICHICON 铝电解电容 UUP1V100MCL1GS

UUP1V100MCL1GS概述

    铝电解电容器产品技术手册

    产品简介


    本篇技术手册介绍的是UUP系列铝电解电容器,这是一种具有高耐温特性的芯片型双极电容器。它特别适用于表面安装在高密度PC板上的应用,符合自动贴片机载带供料的要求。此外,这些电容器还符合RoHS指令(2011/65/EU, (EU)2015/863)和AEC-Q200标准。

    技术参数


    - 容值范围:0.1 µF至47 µF
    - 额定电压范围:6.3 V 至 50 V
    - 容差:±20%
    - 工作温度范围:-55°C 至 +105°C
    - 额定纹波电流(105°C,120Hz):见上表
    - 漏电流:20°C时,在额定电压下应用2分钟后的漏电流不超过0.05 CV或10 µA,以两者较大者为准。
    - 损耗角正切(tan δ):不同电压下的最大值见上表
    - 阻抗比(ZT / Z20):见上表
    - 耐久性测试:在105°C下无负载存储1000小时后,进行电压处理测试,需满足规定值。

    产品特点和优势


    - 高耐温性:工作温度最高可达+105°C,适合恶劣环境下使用。
    - 芯片式设计:方便自动化生产和表面贴装,提高生产效率。
    - 环境友好:符合RoHS指令和AEC-Q200标准,确保无有害物质使用。
    - 可靠性高:通过严格的老化测试,保证长期使用的稳定性。

    应用案例和使用建议


    这类电容器广泛应用于消费电子产品、工业控制系统、汽车电子等领域。为了最大化利用这些电容器的优势,建议遵循以下使用建议:
    - 选择合适的容值和电压:根据具体应用需求选择合适的容值和额定电压。
    - 合理安排电路布局:由于这些电容器体积小,需注意电路布局的紧凑性和散热问题。
    - 正确的焊接方法:建议使用回流焊工艺进行焊接,具体焊接参数可参阅第18页至19页的推荐数据。

    兼容性和支持


    - 兼容性:这些电容器可以与其他品牌的同类产品互换使用,但需注意外形尺寸和电气特性的一致性。
    - 厂商支持:如需获取更多技术支持或了解详细的产品规格,可联系厂商。

    常见问题与解决方案


    1. 电容器渗漏
    - 解决方案:检查电路是否有过压情况,确保符合额定电压使用。
    2. 电容器失效
    - 解决方案:确认是否正确执行焊接操作,并确保焊接过程中温度控制得当。
    3. 电容器过热
    - 解决方案:检查电路布局是否紧凑,必要时增加散热措施。

    总结和推荐


    综上所述,UUP系列铝电解电容器具备优异的性能,适用于多种高要求的应用场合。其高耐温性、可靠性和环境友好性使其成为同类产品中的佼佼者。我们强烈推荐将这些电容器用于对性能有高要求的设计项目中。

UUP1V100MCL1GS参数

参数
电容值 10μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 29mA@ 120Hz,43.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUP1V100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUP1V100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUP1V100MCL1GS UUP1V100MCL1GS数据手册

UUP1V100MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.168 ¥ 1.4196
2000+ $ 0.1628 ¥ 1.3757
4000+ $ 0.1617 ¥ 1.3664
5000+ $ 0.1606 ¥ 1.3571
15000+ $ 0.1562 ¥ 1.3199
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1419.6
