UUR1A101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 10V ±20% 2000h@ 85°C 70mA@ 120Hz,91mA@ 10kHz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: CSJ-ST48612791
供应商: 海外现货
标准整包数: 1

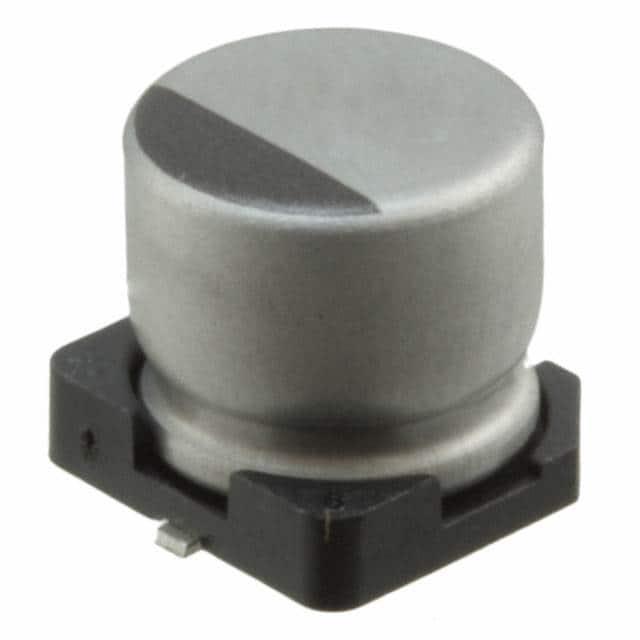

NICHICON 铝电解电容 UUR1A101MCL1GS

UUR1A101MCL1GS概述


    产品简介


    UUR芯片型电容器是一种高容量电容产品,专为表面贴装设计,适用于高密度印刷电路板。它还特别适用于自动装配机输送带上的安装。UUR芯片型电容器符合RoHS指令(2011/65/EU及EU 2015/863)和AEC-Q200标准。这种电容器以其高性能和广泛应用范围而著称,广泛应用于各种电子设备中。

    技术参数


    以下是UUR芯片型电容器的主要技术规格:
    - 温度范围:-40°C至+85°C
    - 额定电压范围:4V到100V
    - 额定电容范围:3.3μF至1500μF
    - 电容容差:±20%
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不大于0.03CV(μA)
    - 损耗角正切(tan δ):不同额定电压下的最大值分别为0.12至0.28(测量频率:120Hz,20°C)
    - 低温稳定性:在低温度条件下保持稳定的性能
    - 耐久性:在85°C下存储1000小时后,按JIS C 5101-4条款4.1进行电压处理后,仍能满足规定的耐久性特性
    - 抗焊接热:在250°C下保持30秒,恢复到20°C后,仍能满足规定特性要求
    - 电阻:不同的额定电压下,阻抗比(ZT/Z20 MAX)在2至4之间不等

    产品特点和优势


    UUR芯片型电容器具有以下特点和优势:
    - 高容量:较高的电容值可以满足多种应用需求。
    - 表面贴装设计:适用于自动装配机的高效组装。
    - 环保合规:符合RoHS指令和AEC-Q200标准,确保环保安全。
    - 广泛的适用性:适合各种电子设备和电路板的设计。

    应用案例和使用建议


    UUR芯片型电容器适用于以下应用案例:
    - 高频电路
    - 滤波器
    - 能源存储
    使用建议:
    - 在使用过程中应注意环境温度,避免过高的温度导致性能下降。
    - 定期检查和测试以确保其性能稳定。

    兼容性和支持


    UUR芯片型电容器与其他电子元器件和设备具有良好的兼容性。如果您需要更多技术支持和详细信息,可以直接联系制造商获取帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    1. 问题:电容器在高温下出现漏电流增加。
    - 解决办法:确保电容器的工作环境温度不超过规定的最高值。
    2. 问题:电容器在高频环境下表现不稳定。
    - 解决办法:选择更高频率系数的产品或调整电路设计以适应高频环境。
    3. 问题:电容器在存储期间出现容量变化。
    - 解决办法:按照推荐的存储条件存放,定期进行性能检测。

    总结和推荐


    综上所述,UUR芯片型电容器是一款高性能、高可靠性的产品,适用于多种电子设备和电路板设计。其高容量、符合环保标准的特点使其在市场上具备较强竞争力。如果您正在寻找一种适用于高密度电路板的电容器,我们强烈推荐您考虑UUR芯片型电容器。

UUR1A101MCL1GS参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 70mA@ 120Hz,91mA@ 10kHz
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UUR1A101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUR1A101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUR1A101MCL1GS UUR1A101MCL1GS数据手册

UUR1A101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
