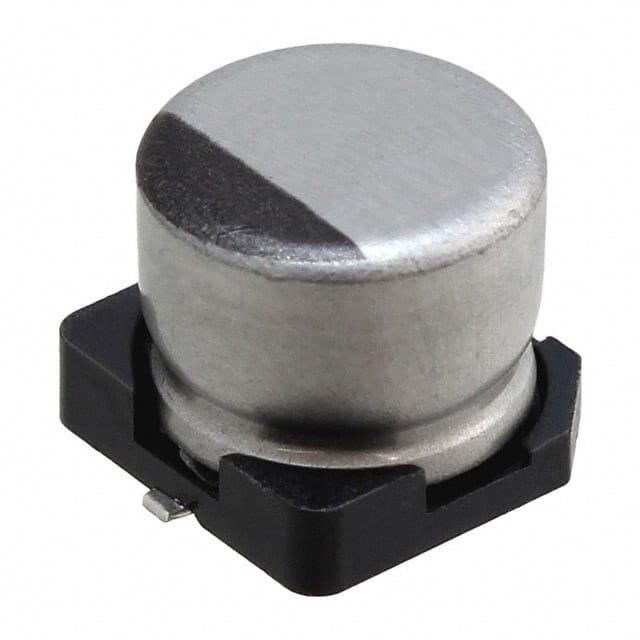

UWF1C470MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 1000h@ 105°C 115mA@ 100kHz,57.5mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*5.5mm
供应商型号: N-UWF1C470MCL1GB
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UWF1C470MCL1GB

UWF1C470MCL1GB概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键电子元件。它们主要用于直流电源滤波、信号耦合、旁路和交流电容电路中。铝电解电容器以其高容量、低成本和可靠性而闻名,适用于各种消费电子、工业控制、通信设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 35V |
    | 额定容量范围 | 1µF 至 220µF |
    | 容量公差 | ±20%(120Hz, 20°C) |
    | 漏电流 | ≤0.01CV 或 3 µA(较高者) |
    | 损耗角正切 (tan δ) | ≤0.22(6.3V),≤0.12(35V) |
    | 稳定性低温度下 | 通过耐久性测试(105°C, 1000小时) |
    | 负载寿命 | ≥1000小时 |
    | 焊接耐热性 | 250°C, 30秒 |
    | 最大阻抗(Ω) | 1.00 @ 20°C, 100kHz |
    | 额定纹波电流(mA) | ≤150(105°C, 100kHz) |

    3. 产品特点和优势


    - 温度范围宽广:铝电解电容器的工作温度范围为-55°C 至 +105°C,适应广泛的环境需求。
    - 低阻抗设计:芯片型低阻抗设计能够显著减少等效串联电阻(ESR),提高电路的稳定性和效率。
    - 符合RoHS标准:完全符合欧盟RoHS指令(2011/65/EU),保证环保安全。
    - 自动贴装兼容:适合自动贴装机载带装配,提高生产效率。

    4. 应用案例和使用建议


    应用场景:本产品广泛用于PC主板、电源适配器、LED驱动器及各种通讯设备的电源管理电路中。
    使用建议:
    - 在高频应用场合,选择较小尺寸和更高频率系数的产品,以减少纹波电流的影响。
    - 安装时应确保极性正确,避免反向安装导致损坏。
    - 对于长期存储或高温环境下的应用,建议进行定期检测和维护。

    5. 兼容性和支持


    铝电解电容器设计符合通用标准,易于与各种设备集成。制造商提供详尽的技术支持文档和在线客服服务,帮助用户解决安装和使用过程中的问题。推荐与具有相同电气特性的其他电子元件配合使用,以确保最佳系统性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过大导致电容器发热 | 降低负载电流或选择更大容量的电容器 |
    | 电容器电容值不稳定 | 检查环境温度和电容的稳定性 |
    | 焊接过程中出现短路现象 | 确保焊接温度控制在规定范围内并采用正确的焊接方法 |

    7. 总结和推荐


    铝电解电容器凭借其宽广的工作温度范围、低阻抗设计以及良好的性价比,在多种应用场景中表现出色。对于需要高性能、稳定性的电子设备,强烈推荐使用这款铝电解电容器。无论是从可靠性的角度,还是从成本效益考虑,这款产品都是市场上的一大亮点。

UWF1C470MCL1GB参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 115mA@ 100kHz,57.5mA@ 120Hz
长*宽*高 6.6mm*6.6mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UWF1C470MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
