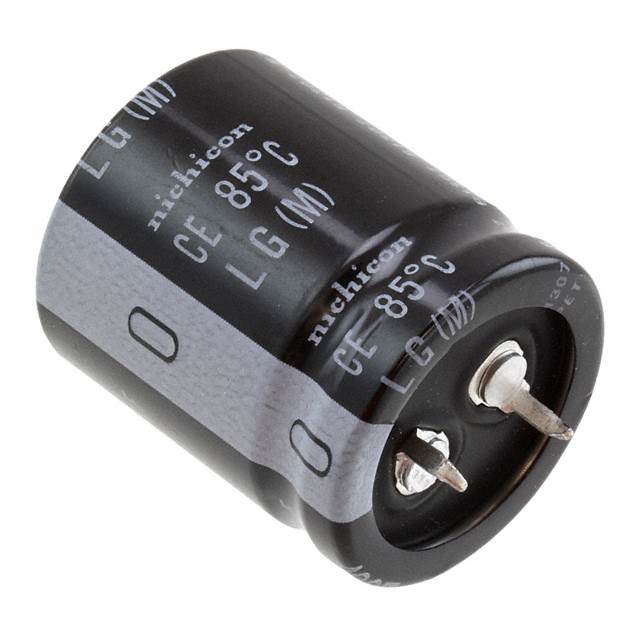

LLG2C102MELA30

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 160V ±20% 2000h@ 85°C 3A@ 120Hz,4.5A@ 50 kHz 卡入式安装,按扣安装,通孔安装 25mm*30mm*32mm
供应商型号: 493-7199-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 LLG2C102MELA30

LLG2C102MELA30概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子电路中的关键电子元器件,主要用于存储和释放电能。它们在电源滤波、信号耦合、旁路和直流偏置等应用中发挥着重要作用。铝电解电容器因其大容量、低成本及良好的频率响应而被广泛采用。本文将重点介绍型号为LLG系列的铝电解电容器的技术规格、性能优势及其应用。

    技术参数


    1. 额定电压范围:160V至450V
    2. 额定电容范围:120μF至3900μF
    3. 电容变化率:±20%初始值
    4. 漏电流:初始值的200%或更小
    5. 损耗角正切(tan δ):最大0.20(在20℃时)
    6. 类别温度范围:-40℃至+85℃(对于160V至250V);-25℃至+85℃(对于400V至450V)
    7. 外壳尺寸代码:
    - LLG型:直径×长度(mm),具体尺寸包括22×25, 22×30, 22×35等
    8. 引脚类型:适用于PCB安装的焊接端子
    9. 极性标志:使用黑色套筒上的白色字母标识
    10. 放气孔:设计用于过压保护

    产品特点和优势


    - 紧凑设计:LLG型较LLS型小一个等级,适合空间受限的应用场景。
    - 可靠性高:通过严格的质量控制流程,保证长期稳定性。
    - 环保合规:符合RoHS标准,对环境友好。
    - 宽温范围:适用于极端温度条件下的各种应用场景。
    - 多种封装选择:提供不同尺寸的电容器以满足不同的需求。

    应用案例和使用建议


    - 开关电源:在DC-DC转换器中作为储能元件,提供稳定的输出电压。
    - 音频设备:用于耦合、滤波及旁路应用,减少噪声干扰。
    - 工业控制设备:适用于需要高稳定性的应用场景,如变频器中的滤波应用。
    使用建议:
    - 确保在电路设计时考虑温度范围的影响,以避免电容过热。
    - 定期检查电容器的工作状态,特别是高温环境下的性能。
    - 在高频率应用中,需注意电容的频率特性,选择合适的型号。

    兼容性和支持


    - 本系列产品可与其他标准尺寸的PCB焊接端子兼容,便于集成。
    - 厂商提供详尽的技术支持文档及售后服务,确保用户能正确使用并维护电容器。

    常见问题与解决方案


    - Q: 为什么电容器在高温环境下性能下降?
    A: 温度上升会导致电容内部电解液蒸发,降低电容性能。建议使用耐高温型号或增加散热措施。

    - Q: 如何测试电容器的漏电流?
    A: 使用万用表的电流档位,在施加额定电压5分钟后读取电流值。正常情况下,该电流应小于规定值。

    总结和推荐


    综上所述,LLG系列铝电解电容器以其卓越的性能和可靠性,成为许多应用场合的理想选择。它们具有宽广的温度范围、紧凑的设计及环保认证等显著优势。强烈推荐此款电容器用于需要高可靠性的电力电子系统和设备中。

LLG2C102MELA30参数

参数
电容值 1mF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 3A@ 120Hz,4.5A@ 50 kHz
长*宽*高 25mm*30mm*32mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LLG2C102MELA30厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LLG2C102MELA30数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LLG2C102MELA30 LLG2C102MELA30数据手册

LLG2C102MELA30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.5512 ¥ 46.9076
10+ $ 3.9135 ¥ 33.0692
250+ $ 2.7838 ¥ 23.5234
500+ $ 2.6229 ¥ 22.1637
1000+ $ 2.4826 ¥ 20.978
2500+ $ 2.3241 ¥ 19.6384
库存: 320
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 46.9
