首页  >  产品百科  >  UUR2A4R7MCL6GS

UUR2A4R7MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 100V ±20% 2000h@ 85°C 35mA@ 120Hz,58.45mA@ 10kHz 贴片安装 6.6mm*6.6mm*6.6mm
供应商型号: UUR2A4R7MCL6GS
供应商: 国内现货
标准整包数: 1000

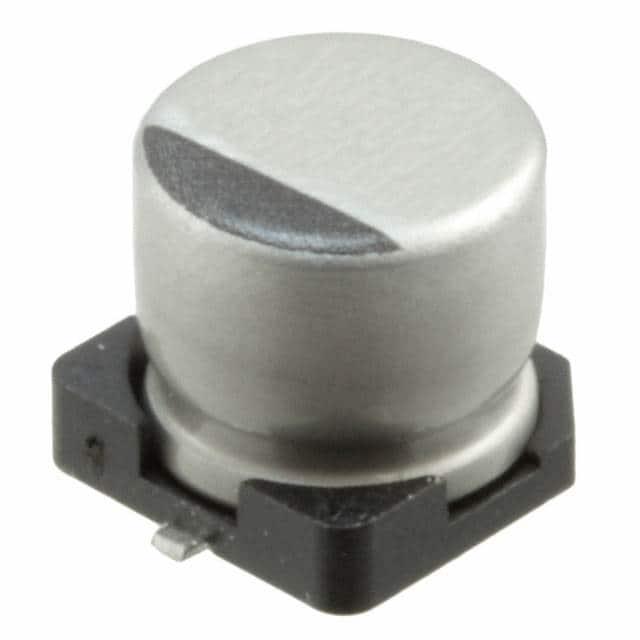

NICHICON 铝电解电容 UUR2A4R7MCL6GS

UUR2A4R7MCL6GS概述

    高频电容UUR系列技术手册解析

    产品简介


    UUR系列是高CV芯片型铝电解电容器,专为高频电路设计。主要应用于高密度印刷电路板上,可使用自动贴片机进行安装。该系列产品符合RoHS指令(2011/65/EU, (EU)2015/863),并且已通过AEC-Q200认证。UUR系列具有高容值、低阻抗和稳定的温度特性,在通信设备、电源管理、汽车电子等领域广泛应用。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 额定电压范围:4V 至 100V
    - 额定电容范围:3.3μF 至 1500μF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:施加额定电压1分钟后不超过0.03CV μA(20°C)
    - 损耗角正切(tan δ):在额定电压下的最大值为0.12(120Hz,20°C)
    - 耐久性测试:在85°C下储存1000小时后,再进行电压处理,满足规定特性值
    - 热冲击测试:经受250°C高温保持30秒后,需满足规定特性值
    - 焊接耐热性:经过热板250°C高温30秒后,需满足规定特性值

    产品特点和优势


    - 高容值:采用高容值材料,适合高频应用
    - 低阻抗:具有低阻抗特性,降低系统损耗
    - 宽温范围:在极端温度条件下仍能稳定工作
    - 自动贴片兼容:适用于自动贴片机,提高生产效率
    - 高标准认证:符合RoHS指令和AEC-Q200标准,保证环保和可靠性

    应用案例和使用建议


    - 通信设备:如移动通信基站、路由器等,需要稳定的电容以维持信号传输的稳定性
    - 电源管理:在开关电源中使用,可以有效地过滤高频噪声
    - 汽车电子:在汽车电源系统中使用,确保车载电子设备在极端温度下的正常运行
    使用建议:
    - 在高频应用中,建议选择较高额定电压和较低容差的产品,以保证信号质量
    - 在严苛的环境条件下,优先选用高耐热性的型号
    - 定期检查电容的工作状态,避免因老化而导致性能下降

    兼容性和支持


    - 兼容性:UUR系列电容与多种自动贴片机兼容,提高了装配效率
    - 厂商支持:提供全面的技术支持和售后服务,包括安装指导、故障排查等

    常见问题与解决方案


    - 问题1:电容出现漏电流偏高的情况。
    - 解决方案:检查是否安装正确,确认额定电压和电容值是否匹配,更换损坏部件。
    - 问题2:电容在高温环境下失效。
    - 解决方案:选用耐热性更好的电容型号,如耐热等级较高的产品。
    - 问题3:电容在自动贴片过程中损坏。
    - 解决方案:确认电容型号是否适用于自动贴片工艺,调整贴片机参数,确保正确的焊接工艺。

    总结和推荐


    UUR系列电容凭借其高容值、低阻抗、宽温度范围及良好的可靠性,在多个应用领域展现出强大的竞争力。尤其是在高频应用、电源管理和汽车电子领域,表现出色。强烈推荐在需要高性能电容的应用场合中使用UUR系列电容。

UUR2A4R7MCL6GS参数

参数
电容值 4.7μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 35mA@ 120Hz,58.45mA@ 10kHz
长*宽*高 6.6mm*6.6mm*6.6mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUR2A4R7MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUR2A4R7MCL6GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUR2A4R7MCL6GS UUR2A4R7MCL6GS数据手册

UUR2A4R7MCL6GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.3537
10000+ ¥ 0.3412
库存: 10000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 353.7
直接购买
加入购物车
