首页  >  产品百科  >  UES1C470MPM

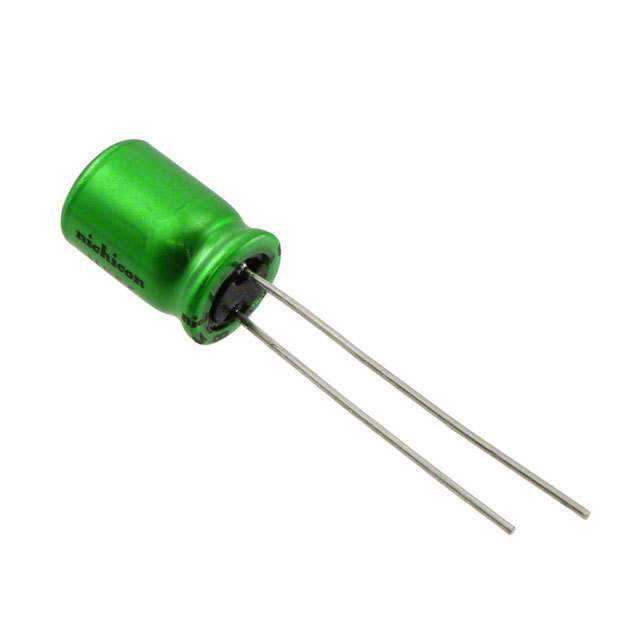

UES1C470MPM

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 16V ±20% 1000h@ 85°C 通孔安装 8mm*11.5mm*13mm
供应商型号: 493-15022-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UES1C470MPM

UES1C470MPM概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 技术手册解析

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 是一款适用于音频设备的双极化铝电解电容器,属于“Nichicon MUSE”音响系列。该产品适合用于音频信号电路,并符合RoHS指令2011/65/EU及其修订版(EU)2015/863。该电容器具有优良的电气特性和可靠性,能够在广泛的温度范围内稳定工作。

    技术参数


    - 工作温度范围:-40°C 到 +85°C
    - 额定电压范围:6.3V 到 50V
    - 额定电容范围:1µF 到 1000µF
    - 电容容差:±20%
    - 漏电流:在20°C下通电1分钟后不超过0.03CV或3μA(以较大者为准)
    - 损耗角正切值(tan δ):最大0.24(6.3V),最大0.12(50V)
    - 低温稳定性:在-40°C时电容变化在±20%以内
    - 耐久性:符合JIS C 5101-4第4.1节的规定,在无负载条件下储存1000小时后达到规定性能
    - 存放寿命:无具体说明,但需注意存储条件
    - 标记:黑色字母印在透明绿色套管上

    产品特点和优势


    - 双极化设计:适合音频信号电路,能够有效提高音频质量。
    - 高可靠性和稳定性:在极端环境下依然保持良好的性能。
    - 符合RoHS标准:环保,适合现代市场需求。
    - 多样化型号选择:涵盖不同电容和电压等级,满足多种应用需求。

    应用案例和使用建议


    该电容器广泛应用于音频设备中,如功放、扬声器等。在使用过程中,应注意避免过载和高温环境,以延长使用寿命。根据手册中的测试结果,建议在高温条件下进行长时间运行前进行预热和压力测试,确保其正常工作。

    兼容性和支持


    - 兼容性:与其他电子元件配合使用良好,具体兼容性请参考制造商文档。
    - 支持和维护:厂家提供技术支持和售后服务,用户可通过官方渠道获取相关信息。

    常见问题与解决方案


    - 问题:电容漏电流过大
    - 解决方案:检查安装和连接是否正确,更换符合规格的电容器。
    - 问题:电容值不稳定
    - 解决方案:重新校准电容值,检查是否存在外部干扰因素。

    总结和推荐


    总体而言,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 在音频设备中的应用表现优异,具有高可靠性和良好的电气特性。适合需要高性能音频处理的设备使用。推荐给需要在恶劣环境中稳定工作的音频设备制造商和技术人员。

UES1C470MPM参数

参数
电容值 47μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 -
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UES1C470MPM厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UES1C470MPM数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UES1C470MPM UES1C470MPM数据手册

UES1C470MPM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.4342 ¥ 3.6687
100+ $ 0.2984 ¥ 2.497
500+ $ 0.2442 ¥ 2.0434
1000+ $ 0.2259 ¥ 1.8907
3000+ $ 0.2018 ¥ 1.6889
6000+ $ 0.1891 ¥ 1.5829
12000+ $ 0.1781 ¥ 1.4906
库存: 1971
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
直接购买
加入购物车
