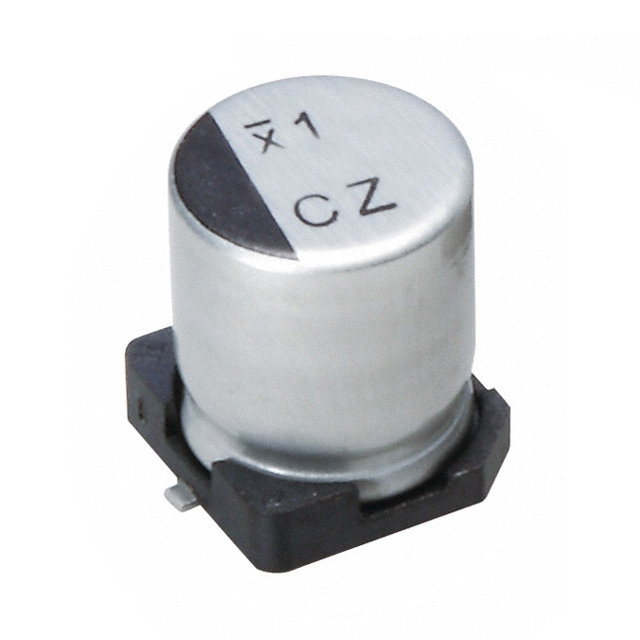

UCZ1K220MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 80V ±20% 750mΩ 3000h@ 125°C 35mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: UA-UCZ1K220MCL6GS
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 UCZ1K220MCL6GS

UCZ1K220MCL6GS概述

    # UCZ系列铝电解电容器技术手册

    产品简介


    UCZ系列是Nichicon公司生产的高性能铝电解电容器,具有高可靠性、低ESR(等效串联电阻)特性以及宽广的工作温度范围(-40°C至+125°C)。该系列产品适用于自动贴片机,并且符合RoHS指令和AEC-Q200标准。UCZ系列电容器广泛应用于汽车电子、工业控制、电源转换、通信设备等领域,是满足高可靠性和长寿命需求的理想选择。

    技术参数


    主要规格
    - 额定电压:10V ~ 100V
    - 额定电容:10µF ~ 3300µF
    - 容差:±20%
    - 工作温度范围:-40°C ~ +125°C
    - 振动耐受性:φ8、φ10和φ12.5~φ18系列均有振动耐受结构
    特性指标
    | 参数 | 值 |

    | 等效串联电阻(ESR) | 0.15Ω ~ 5.00Ω |
    | 漏电流 | ≤0.01CV 或 ≤3µA |
    | 介质损耗角正切(tan δ)| 0.10 ~ 0.30 |
    | 额定纹波电流 | 1.4mA ~ 2700mA |
    尺寸规格
    - 尺寸代码:8×10, 10×10, φ12.5×13.5等
    - 外形尺寸:φ6.3 × 5.8L, φ6.3 × 7.7L, φ8 × 10L等
    压力释放孔
    - 电容器设有压力释放孔以确保安全运行
    重要测试结果
    - 高温耐久性:连续施加额定电压在125°C下30秒,恢复到20°C后,电容器仍能满足特性要求
    - 寿命测试:在125°C无负载状态下储存1000小时,之后按照JIS C 5101-4第4.1节进行电压处理

    产品特点和优势


    1. 高可靠性:UCZ系列通过了严格的耐久性测试,保证长期稳定运行。
    2. 低ESR:显著降低了能量损耗和发热,提高了效率。
    3. 宽温域适应性:能够在极端环境中保持高性能。
    4. 符合环保标准:完全符合RoHS指令,适合绿色制造。
    5. 高机械强度:特定尺寸型号具备优异的抗震和抗冲击性能。

    应用案例和使用建议


    应用场景
    - 汽车电子:用于发动机管理系统、车身控制系统等。
    - 工业自动化:伺服驱动器、PLC模块等。
    - 电源管理:开关电源、不间断电源等。
    使用建议
    - 在高温环境下使用时,建议选择耐高温型号(如+125°C)。
    - 为确保长寿命,在高纹波电流应用中,应选用低ESR型号。
    - 对于高振动场合,建议使用具有振动耐受结构的型号(如φ12.5~φ18系列)。

    兼容性和支持


    - 兼容性:UCZ系列电容器与主流的自动贴片机和焊接工艺高度兼容,易于集成到各种电路板设计中。
    - 技术支持:提供详细的安装指南和技术文档,可联系厂商获取进一步的技术支持。

    常见问题与解决方案


    问题1:电容器在高温下出现异常?
    - 解决方案:检查是否超过额定温度范围,并更换高温型号电容器。
    问题2:电容器纹波电流过大导致损坏?
    - 解决方案:使用低ESR型号电容器,并根据电路需求合理分配电流负载。
    问题3:无法达到规定的耐久性要求?
    - 解决方案:确认是否经过规定的老化处理,并参考制造商提供的技术规范。

    总结和推荐


    UCZ系列铝电解电容器凭借其卓越的性能、高可靠性以及宽广的应用范围,成为多种应用场景中的理想选择。无论是对于追求极致稳定的工业控制设备,还是对高效能要求较高的电源系统,UCZ系列均能够提供可靠的保障。因此,我们强烈推荐在相关项目中使用UCZ系列电容器。同时,建议用户严格遵守使用说明并定期进行检测,以确保设备的最佳性能。

UCZ1K220MCL6GS参数

参数
电容值 22μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 750mΩ
工作寿命 3000h@ 125°C
纹波电流 35mA@ 120Hz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCZ1K220MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCZ1K220MCL6GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCZ1K220MCL6GS UCZ1K220MCL6GS数据手册

UCZ1K220MCL6GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2913 ¥ 2.4407
40000+ $ 0.24 ¥ 2.0112
库存: 5500
起订量: 2000 增量: 500
交货地:
最小起订量为:2000
合计: ¥ 4881.4
