UWZ1E471MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 1000h@ 105°C 300mA@ 120Hz,450mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: UWZ1E471MCL1GS
供应商: 国内现货
标准整包数: 10

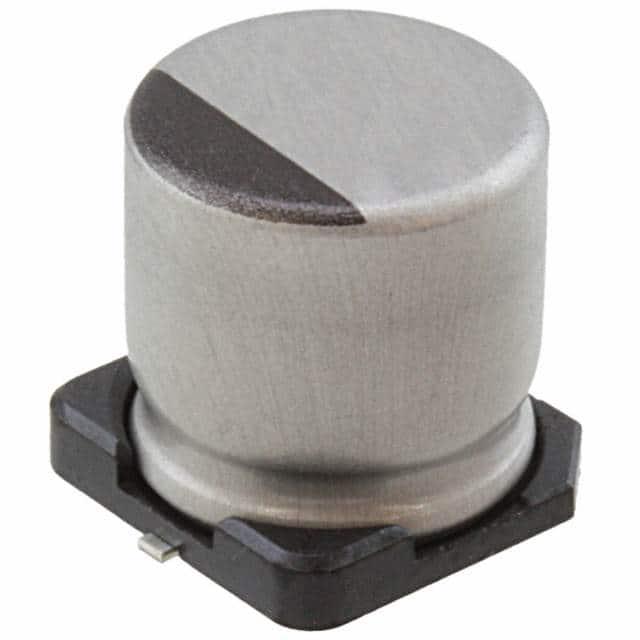

NICHICON 铝电解电容 UWZ1E471MCL1GS

UWZ1E471MCL1GS概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键元件之一。它们的主要功能是在电路中存储电荷,并通过提供稳定的电压来稳定电流波动。这类电容器以其高容量、低成本和小体积等特点而受到青睐,广泛应用于电源、计算机、通信设备、汽车电子、工业控制等领域。

    2. 技术参数


    ALUMINUM ELECTROLYTIC CAPACITORS的主要技术规格如下:
    | 规格项目 | 参数值 |

    | 额定电压范围 | 6.3V 到 50V |
    | 额定电容范围 | 1µF 到 1500µF |
    | 容差 | ±20% @ 120Hz, 20°C |
    | 工作温度范围 | -55°C 到 +105°C |
    | 泄漏电流 | ≤0.01CV 或 3µA (取较大者) |
    | 损耗角正切 (tan δ) | 见下表 |
    | 额定电压(V) | tan δ(MAX) |
    | 6.3V | 0.30 |
    | 10V | 0.24 |
    | 16V | 0.20 |
    | 25V | 0.16 |
    | 35V | 0.14 |
    | 50V | 0.14 |

    3. 产品特点和优势


    ALUMINUM ELECTROLYTIC CAPACITORS具有以下独特功能和优势:
    - 宽温范围:适用于-55°C到+105°C的极端环境。
    - 高可靠性:通过AEC-Q200标准认证,适用于汽车和其他需要高度可靠性的应用。
    - 良好的热稳定性:能承受高达260°C的回流焊温度。
    - 低损耗:具有较低的tan δ值,确保高效运行。
    - 紧凑设计:提供多种尺寸选择,适合不同空间需求。

    4. 应用案例和使用建议


    应用案例:
    - 电源供应器:用于整流滤波,提高输出稳定性。
    - 汽车电子:用于调节器和电源管理模块,确保可靠的电压供给。
    - 工业控制:用于开关电源和变频器,提升系统的整体性能。
    使用建议:
    - 在选择电容器时,应考虑额定电压和电容值,以匹配具体的应用需求。
    - 确保使用环境温度不超过规定的最大值,避免因过热导致性能下降。
    - 在焊接过程中注意控制温度,确保焊接质量。

    5. 兼容性和支持


    ALUMINUM ELECTROLYTIC CAPACITORS符合RoHS指令(2011/65/EU, (EU)2015/863),适用于自动化组装。若需更多关于兼容性和支持的信息,请联系供应商获取详细资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器出现泄漏电流超标 | 检查焊接点是否完好,必要时重新焊接 |
    | 电容器耐久性下降 | 保持工作温度在规定范围内,避免过载 |
    | 电容器失效 | 确认接线无误,检查是否存在过电压或过热现象 |

    7. 总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS是一款高性能的铝电解电容器,具备宽温范围、高可靠性、良好的热稳定性和低损耗的特点。其在电源、汽车电子和工业控制等领域的应用前景广阔。总体来说,这是一款值得推荐的产品,特别是对于需要高稳定性和可靠性的应用场合。
    希望这份技术手册能够帮助您更好地了解和使用ALUMINUM ELECTROLYTIC CAPACITORS。如需进一步咨询,请随时联系我们。

UWZ1E471MCL1GS参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 300mA@ 120Hz,450mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ1E471MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1E471MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1E471MCL1GS UWZ1E471MCL1GS数据手册

UWZ1E471MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.7566
130+ ¥ 3.6738
250+ ¥ 3.5944
500+ ¥ 2.0271
1000+ ¥ 1.9756
2000+ ¥ 1.9454
库存: 220
起订量: 140 增量: 0
交货地:
最小起订量为:130
合计: ¥ 477.59
