UCD1H100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 2000h@ 105°C 170mA@ 100kHz,85mA@ 120Hz 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: CGC-UCD1H100MCL1GS
供应商: 海外现货
标准整包数: 1000

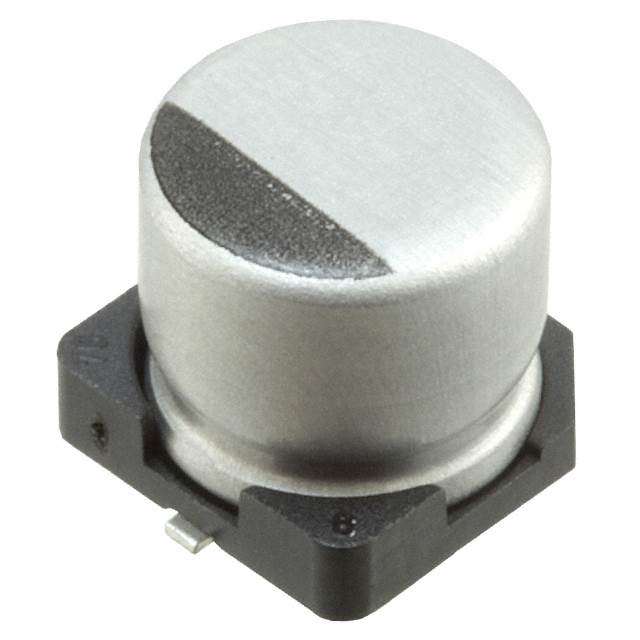

NICHICON 铝电解电容 UCD1H100MCL1GS

UCD1H100MCL1GS概述

    铝电解电容器 A247 CD 技术手册

    产品简介


    铝电解电容器 A247 CD 是一种采用芯片类型的低阻抗铝电解电容器,广泛应用于高密度印刷电路板(PCB)上的表面贴装。它们的设计适用于自动组装机,可以通过载带喂料。此外,该产品符合RoHS指令(2002/95/EC)。电容器的工作温度范围为-55°C至+105°C,具有较高的耐温性。

    技术参数


    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1µF 至 3300µF
    - 电容公差:±20%
    - 泄漏电流:在2分钟内施加额定电压后,泄漏电流不超过0.01 CV 或 3µA,以较大者为准
    - 耐热性:在105°C下无负载储存1000小时后,施加电压进行电压处理,仍符合上述耐久性特征的指标要求
    - 焊锡耐热性:将电容器放置在250°C的热板上30秒,移除并恢复到20°C后,仍符合特征要求

    产品特点和优势


    A247 CD 电容器的主要特点是其低阻抗特性,非常适合高频应用。由于其宽泛的工作温度范围和高耐温性,该产品特别适用于极端环境条件下的应用。此外,A247 CD 的设计使其能够在自动装配过程中高效运行,有助于提高生产效率和降低制造成本。

    应用案例和使用建议


    - 高密度PCB:由于其体积小巧且便于表面贴装,这些电容器特别适合于高密度PCB应用。
    - 自动装配:适用于自动装配线,能够通过载带快速高效地进行安装。
    - 高温环境:适用于需要在高温环境下工作的电子设备,例如汽车电子和工业控制设备。
    使用建议:
    - 在高频率应用中,确保选择合适的额定电压和电容值,以满足具体应用的需求。
    - 为了延长使用寿命,在长时间高温环境中使用时,定期进行质量检查和维护。

    兼容性和支持


    A247 CD 电容器与自动装配线和高密度PCB高度兼容,且制造商提供了详细的使用指南和焊接建议,以确保最佳的使用效果。厂商还提供必要的技术支持和服务,帮助客户解决任何使用过程中的问题。

    常见问题与解决方案


    - 问题:电容器在高温环境下泄漏电流增大。
    解决方案:确保在额定工作温度范围内使用电容器,并遵循制造商的建议进行安装和维护。
    - 问题:电容器出现容量衰减。
    解决方案:检查电容器是否暴露在极端条件下,如高温、高湿环境,并考虑更换或调整应用条件。

    总结和推荐


    铝电解电容器 A247 CD 以其广泛的温度范围、低阻抗特性和良好的耐热性,在各种应用中表现出色。尤其适用于需要在高密度PCB和自动装配线上工作的场合。如果您正在寻找一款可靠且高效的电容器解决方案,A247 CD 是一个值得推荐的选择。建议在具体应用前详细查阅技术手册,确保正确选择和使用该产品。

UCD1H100MCL1GS参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 170mA@ 100kHz,85mA@ 120Hz
长*宽*高 6.6mm*6.6mm*6.1mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCD1H100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD1H100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD1H100MCL1GS UCD1H100MCL1GS数据手册
