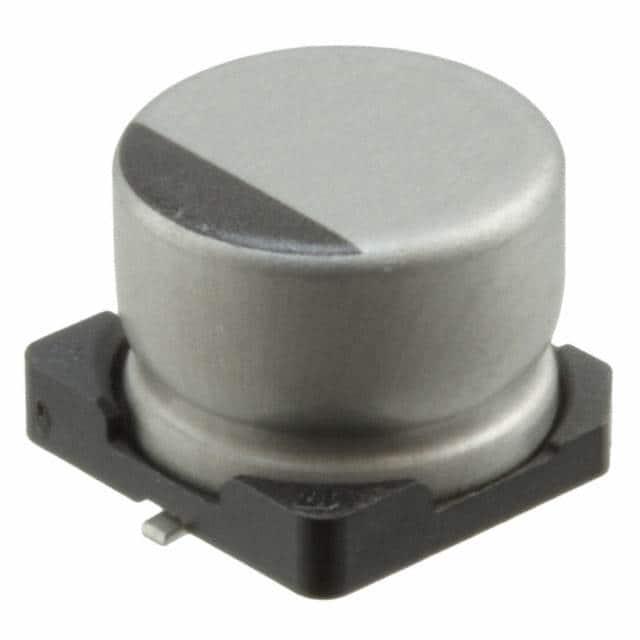

UWG1A101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 10V ±20% 1000h@ 105°C 115mA@ 120Hz,230mA@ 100kHz 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: 647-UWG1A101MCL1GS
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UWG1A101MCL1GS

UWG1A101MCL1GS概述

    # 铝电解电容器UWG芯片型低阻抗产品技术手册

    1. 产品简介


    铝电解电容器UWG芯片型(Low Impedance)是专为表面贴装设计的电子元件,适用于高密度印刷电路板。它的工作温度范围宽广,从-55°C到+105°C,能适应多种极端条件下的应用。该系列产品符合RoHS指令,并通过AEC-Q200认证,适用于汽车及工业领域。

    2. 技术参数


    - 温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至50V
    - 额定容量范围:1µF至1500µF
    - 容差:±20%(120Hz,20°C)
    - 漏电流:在20°C下,施加额定电压2分钟后,漏电流不超过0.01CV或3μA,取大值
    - 损耗角正切(tan δ):测量频率120Hz,20°C
    - 耐久性:在105°C条件下存储1000小时后,满足上述规定的耐久性指标
    - 焊接热稳定性:在250°C下保持30秒后,符合规定要求
    - 最大阻抗比(ZT/Z20):不同额定电压条件下具体数值如下
    - 6.3V: 2
    - 10V: 2
    - 16V: 2
    - 25V: 2
    - 35V: 2
    - 50V: 2

    3. 产品特点和优势


    - 工作温度范围广:从-55°C到+105°C,适合各种严苛环境。
    - 低阻抗:具有优异的高频响应特性。
    - 符合行业标准:符合RoHS指令,通过AEC-Q200认证。
    - 高可靠性:具备良好的温度稳定性和耐久性。

    4. 应用案例和使用建议


    应用案例
    该系列电容器广泛应用于汽车电子、工业控制、电源管理等领域。例如,在电源转换模块中作为滤波电容器使用,确保系统的稳定运行。
    使用建议
    - 确保正确的温度范围使用,避免超出产品指定的工作温度范围。
    - 注意电容器的安装方向,确保极性正确。
    - 在高电流应用中,需注意散热问题以避免过热。

    5. 兼容性和支持


    - 该产品支持自动化装配设备,方便批量生产和安装。
    - 厂商提供详细的技术支持文档,包括封装规格和焊点设计规范等,可参阅相关页面获取更多信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时方向错误 | 检查安装方向,确保正负极正确连接。 |
    | 温度过高导致损坏 | 使用散热片或者增加散热孔以提高散热效果。 |
    | 容量衰减 | 确保工作环境符合产品说明书的要求,减少环境因素对电容器的影响。 |

    7. 总结和推荐


    综上所述,UWG芯片型铝电解电容器凭借其宽泛的工作温度范围、高可靠性和低阻抗特性,非常适合在高要求的应用环境中使用。考虑到其优异的性能和广泛的应用领域,强烈推荐在高密度PCB电路板的设计中选用此产品。

UWG1A101MCL1GS参数

参数
电容值 100μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 115mA@ 120Hz,230mA@ 100kHz
工作寿命 1000h@ 105°C
长*宽*高 8.3mm*8.3mm*6.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWG1A101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWG1A101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWG1A101MCL1GS UWG1A101MCL1GS数据手册

UWG1A101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.3657 ¥ 3.0902
100+ $ 0.3157 ¥ 2.6677
500+ $ 0.2506 ¥ 2.1172
1000+ $ 0.2311 ¥ 1.953
2000+ $ 0.2063 ¥ 1.7431
5000+ $ 0.1901 ¥ 1.6062
10000+ $ 0.1796 ¥ 1.5172
25000+ $ 0.167 ¥ 1.4107
库存: 1620
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
