首页  >  产品百科  >  UHE1J391MHD

UHE1J391MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 63V ±20% 10000h@ 105°C 1.03A@ 100kHz,772.5mA@ 120Hz 通孔安装 15mm(宽度)*15mm(高度)
供应商型号: UHE1J391MHD
供应商: nichicon
标准整包数: 400

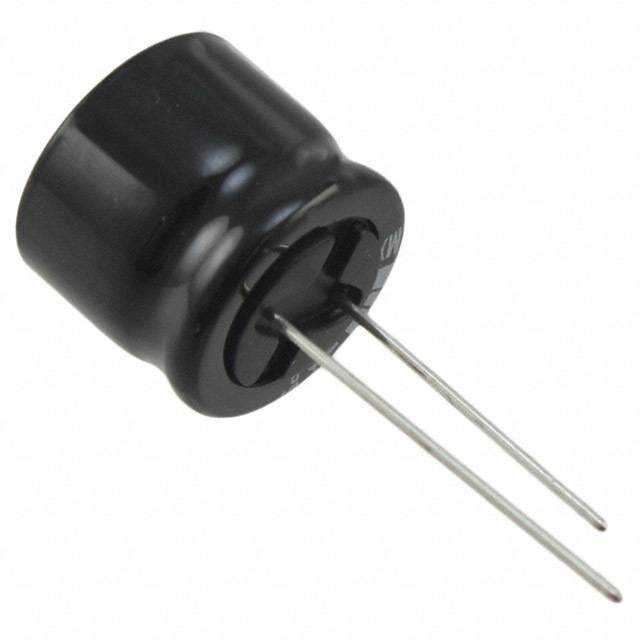

NICHICON 铝电解电容 UHE1J391MHD

UHE1J391MHD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子设备中的关键组件之一。它通过电解液和金属箔的组合来存储和释放电能,常用于电源滤波、耦合、去耦和旁路等场合。这类电容器以其大容量、低成本以及良好的频率响应而受到青睐,适用于各种电子产品如开关电源、电机驱动、音频设备及医疗设备等领域。

    技术参数


    以下是UHE系列铝电解电容器的主要技术参数:
    - 额定电压范围: 6.3V至100V
    - 额定电容范围: 2.2µF至18000µF
    - 温度范围: -40°C 至 +105°C
    - 漏电流: 在20°C时,泄漏电流不超过0.01CV或3μA(取较大值)
    - 阻抗比: 按标准计算
    - 损耗角正切(tan δ): 最大值为0.80(120Hz,20°C)

    产品特点和优势


    UHE系列铝电解电容器具备以下几个显著特点和优势:
    - 低阻抗:提供高可靠性并承受长时间运行,可耐受4000小时至10000小时的工作时间。
    - 高可靠性:符合RoHS指令(2011/65/EU),通过日本电子元件可靠性中心认证。
    - 耐温性能:可在广泛的温度范围内稳定工作,从-40°C到+105°C。

    应用案例和使用建议


    UHE系列铝电解电容器被广泛应用于各类电子设备中,如:
    - 开关电源: 用于平滑和过滤交流电压波动。
    - 音频设备: 用于音频信号的耦合和滤波。
    - 电机驱动: 用于提供稳定电压和减少电压纹波。
    使用建议:
    - 散热管理: 使用时应注意良好的散热设计以延长电容器寿命。
    - 正确安装: 确保正确的极性连接,避免因反向电压导致的损坏。

    兼容性和支持


    该系列电容器具有较好的兼容性,可适用于大多数标准电子设备。此外,制造商还提供相应的技术支持和服务,确保客户能够高效地使用这些电容器。

    常见问题与解决方案


    1. 泄漏电流过大
    - 解决方法:检查是否存在过热现象或接线错误,并确保电容器处于规定的温度范围内。

    2. 阻抗异常
    - 解决方法:重新校准测量仪器或检查电容器的连接方式。

    总结和推荐


    综上所述,UHE系列铝电解电容器凭借其低阻抗、高可靠性、广泛的工作温度范围和良好的兼容性,在众多应用场景中表现出色。我们强烈推荐此款电容器用于需要高性能、高可靠性的电子设备中。无论是在电源设计还是音频处理方面,UHE系列电容器都是一个非常值得信赖的选择。

UHE1J391MHD参数

参数
电容值 390μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.03A@ 100kHz,772.5mA@ 120Hz
长*宽*高 15mm(宽度)*15mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHE1J391MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1J391MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1J391MHD UHE1J391MHD数据手册

UHE1J391MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 2.1687
2000+ ¥ 2.0744
4000+ ¥ 1.9801
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 867.48
