PCS0G561MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 4V ±20% 18mΩ 5000h@ 105°C 3.6A@ 100 kHz 贴片安装 8.3mm*8.3mm*7mm
供应商型号: 647-PCS0G561MCL1GS
供应商: Mouser
标准整包数: 1

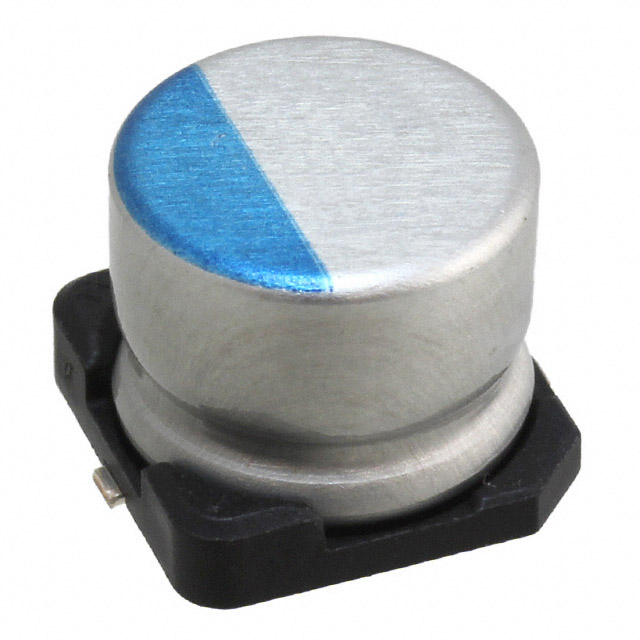

NICHICON 铝电解电容 PCS0G561MCL1GS

PCS0G561MCL1GS概述


    产品简介


    CAT.8100H 导电聚合物铝固态电解电容器
    PCS 芯片型,长寿命保证
    本产品是一种导电聚合物铝固态电解电容器(CAT.8100H),采用PCS芯片设计,适用于需要长期稳定工作的场合。该电容器因其卓越的耐久性和高性能,在多个应用领域得到了广泛应用,如通信设备、计算机主板和电源管理电路等。

    技术参数


    - 温度特性:最大阻抗比(Max.Impedance Ratio)
    - 在–55°C至+105°C的温度范围内工作
    - 额定电压范围:4V至16V
    - 额定电容范围:22µF至560µF
    - 电容公差:±20%(120Hz,20°C)
    - 损耗角正切值(tan δ):≤指定值(120Hz,20°C)
    - 等效串联电阻(ESR):≤指定值(100kHz,20°C)
    - 泄漏电流:≤指定值(在20°C下施加额定电压2分钟后)
    - 工作条件
    - 保持阻抗比:
    - Z+105°C / Z+20°C ≤ 1.25(100kHz)
    - Z–55°C / Z+20°C ≤ 1.25
    - 长寿命耐久测试:
    - 稳态湿热测试(5000小时,105°C,20°C恢复)
    - 耐焊接热测试(1000小时,60°C,90%RH,20°C恢复)
    - 表面温度不超过230°C,焊接峰值温度为250°C或更低时,最多两次回流焊;焊接峰值温度为260°C或更低时,一次回流焊。
    - 标记
    - 带有海军蓝色打印

    产品特点和优势


    - 高可靠性:在极端温度条件下表现出色,能够长时间稳定工作。
    - 低损耗角正切值(tan δ):降低能量损失,提高效率。
    - 宽泛的工作电压范围:适用于不同类型的电源和电子系统。
    - 小体积设计:适合紧凑型电子设备的设计需求。
    - 环保认证:符合RoHS指令(2011/65/EU),且通过AEC-Q200认证。

    应用案例和使用建议


    应用案例:
    - 通信设备:由于其出色的频率响应特性,非常适合用于信号处理和滤波器。
    - 计算机主板:提供稳定的电源供应,减少电压波动。
    - 电源管理电路:高效的能量转换和稳定的输出电压。
    使用建议:
    - 在高温环境中使用时,注意电容器的耐温极限,避免过热损坏。
    - 在进行焊接时,遵循推荐的焊接条件,确保可靠焊接。
    - 定期检测电容器的阻抗和电容变化,及时更换老化部件。

    兼容性和支持


    - 兼容性:适用于SMD(表面贴装)工艺,与多种电路板兼容。
    - 支持:提供详细的安装和维护指南,技术支持团队可随时提供帮助。

    常见问题与解决方案


    - 问题一:电容器出现漏电流异常。
    - 解决方案:检查焊接质量,确保焊接条件符合标准。
    - 问题二:电容器在高温环境下表现不佳。
    - 解决方案:考虑使用更高耐温等级的产品,或者采取散热措施。
    - 问题三:电容器电容值变化过大。
    - 解决方案:定期进行电容器性能检测,及时更换不良部件。

    总结和推荐


    CAT.8100H 导电聚合物铝固态电解电容器是一款高性能、高可靠性的电容器,具有广泛的应用前景。其卓越的温度特性、高可靠性以及适用范围广的特点使其成为众多电子设备的理想选择。建议在需要高稳定性和高效能的电路设计中优先考虑使用该产品。

PCS0G561MCL1GS参数

参数
电容值 560μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 18mΩ
工作寿命 5000h@ 105°C
纹波电流 3.6A@ 100 kHz
长*宽*高 8.3mm*8.3mm*7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

PCS0G561MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

PCS0G561MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON PCS0G561MCL1GS PCS0G561MCL1GS数据手册

PCS0G561MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9205 ¥ 16.2282
10+ $ 1.633 ¥ 13.7989
50+ $ 1.397 ¥ 11.8047
100+ $ 1.2636 ¥ 10.6774
500+ $ 0.8024 ¥ 6.7806
1000+ $ 0.6167 ¥ 5.2109
5000+ $ 0.5859 ¥ 4.9509
10000+ $ 0.5681 ¥ 4.8
库存: 360
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.22
