UPM1V270MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 27μF 35V ±20% 2000h@ 105°C 180mA@ 10kHz,99mA@ 120Hz 通孔安装 5mm*11mm*12.5mm
供应商型号: 493-15785-ND
供应商: Digi-Key
标准整包数: 1

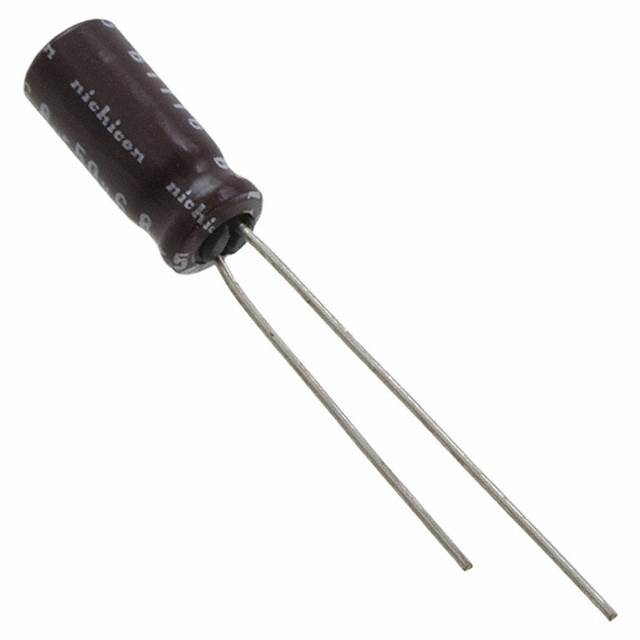

NICHICON 铝电解电容 UPM1V270MDD

UPM1V270MDD概述

    # 铝电解电容器:技术详解与市场优势

    产品简介


    铝电解电容器是一种广泛应用于电力电子领域的基础电子元件,以其高容量、低成本和高可靠性的特点而闻名。本产品系列属于UPM(Ultra Performance Aluminum Electrolytic Capacitor)系列,专为满足高可靠性、低阻抗及高频需求而设计。产品主要用于工业自动化、通信设备、电源管理、家用电器以及汽车电子等领域。
    铝电解电容器的基本结构包括铝制外壳、液体电解质、内部极板等部分。通过阳极氧化工艺处理后的铝箔被用作电容器的正极材料,负极材料则为电解液,通过介电层实现电能存储。

    技术参数


    以下是该系列铝电解电容器的技术参数:
    | 参数类别 | 具体数值范围 |

    | 温度范围 | –55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 450V |
    | 容量范围 | 1µF 至 15,000µF |
    | 容差 | ±20% |
    | 泄漏电流 | ≤0.03CV 或 ≤4µA(以较大者为准)|
    | 损耗角正切值 | ≤0.25(@120Hz) |
    | 质量保证期限 | 1000 小时(@105°C)后符合要求 |
    尺寸代码表
    根据尺寸的不同,电容器分为多个型号,如φD×L(直径×高度)。其中,低轮廓型特殊型号将“6”置于编号系统的第12位以作区分。
    频率系数
    在不同频率下的额定电容保持稳定,频率系数如下:
    - 120Hz: 0.80
    - 300Hz: 1.00
    - 1kHz: 1.25
    - 10kHz及以上: 1.60
    寿命测试
    - 5000 小时负载寿命(在+105°C下),小尺寸型号寿命为2000小时或3000小时。
    环境适应性
    本产品符合RoHS指令(2011/65/EU),同时满足严格的工业标准,在极端温度下具有优异表现。

    产品特点和优势


    1. 高性能:低阻抗、高频响应能力优异,能够高效应对动态负载变化。
    2. 高可靠性:经过严苛的老化试验与高温环境考验,确保长期稳定性。
    3. 环保友好:无铅PET套管,符合RoHS标准。
    4. 多样性:容量范围宽广,适配各种复杂应用场景。
    5. 紧凑设计:通过低轮廓型设计显著减少安装空间需求。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于变频器滤波电路,保障设备运行稳定性。
    - 通信设备:提升信号滤波性能,减少干扰。
    - 消费类电子:适合电视、音响等设备中滤波、耦合功能。
    使用建议
    1. 在高温环境中使用时,需适当降低工作电压,避免因热效应加速老化。
    2. 为提高整体系统效率,可结合低ESR电容优化电路布局。
    3. 在需要超大容量场景中,建议多颗并联使用以满足需求。

    兼容性和支持


    - 兼容性:与多种主流电子设备及电源模块兼容,便于集成。
    - 技术支持:提供全面的产品说明书、典型应用电路设计及售后支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量下降明显 | 检查是否超过额定电压或温度条件 |
    | 泄漏电流过大 | 检查连接是否正确,必要时更换电容 |
    | 工作噪声较大 | 检查电路布局,增加屏蔽措施 |

    总结和推荐


    综上所述,UPM 系列铝电解电容器凭借其高性能、高可靠性及广泛的适用性,成为市场上极具竞争力的选择。尤其适合对体积要求较高、温湿度变化大的应用场合。如果您需要一个能够在严苛环境下长时间稳定工作的电容器,这款产品无疑是一个理想之选。因此,我们强烈推荐此款产品应用于各类需要高效电能管理的电子系统中。

UPM1V270MDD参数

参数
电容值 27μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 180mA@ 10kHz,99mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装

UPM1V270MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1V270MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1V270MDD UPM1V270MDD数据手册

UPM1V270MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.1898 ¥ 1.6034
50+ $ 0.1449 ¥ 1.2244
100+ $ 0.1224 ¥ 1.034
500+ $ 0.0977 ¥ 0.8255
1000+ $ 0.0895 ¥ 0.756
库存: 1563
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.52
